家用手摇式果蔬榨汁处理结构设计

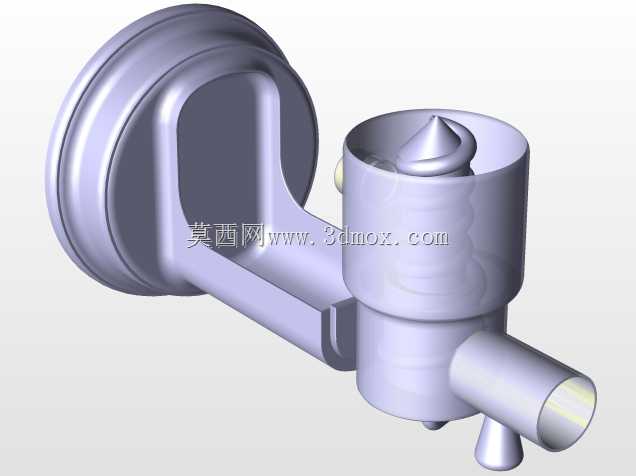

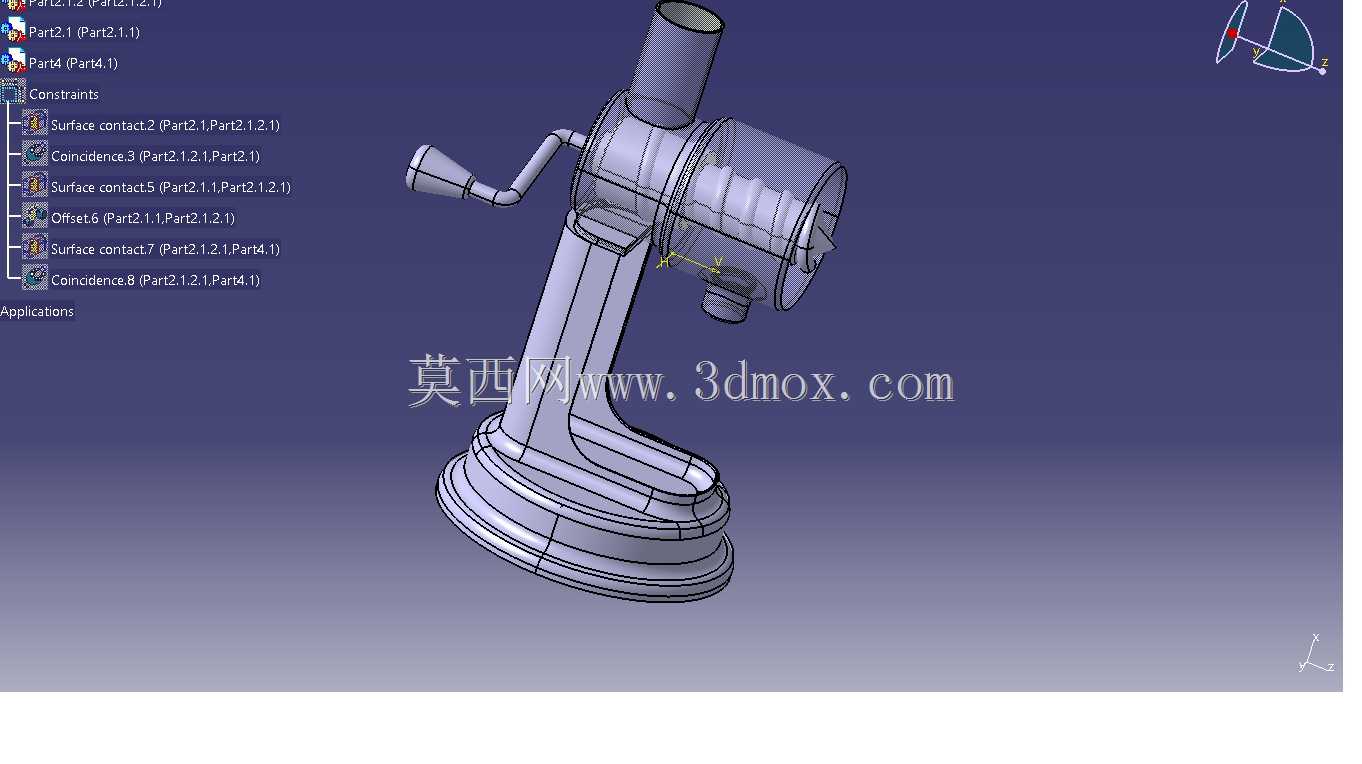

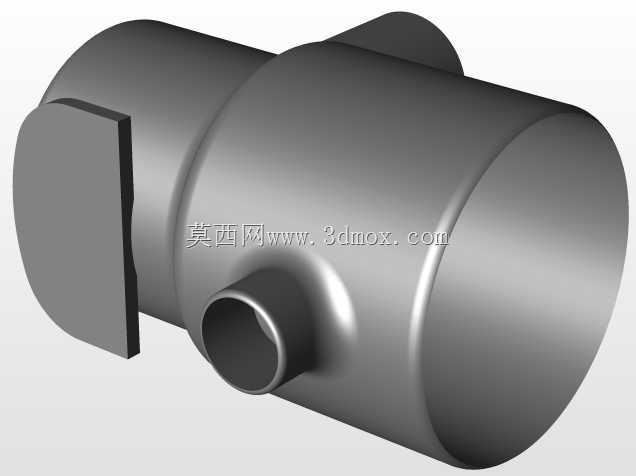

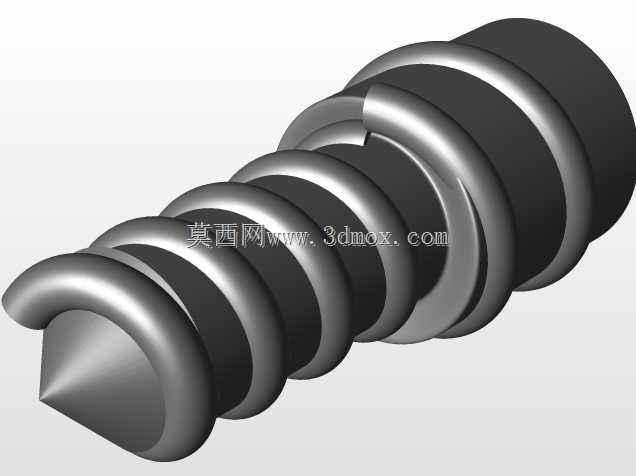

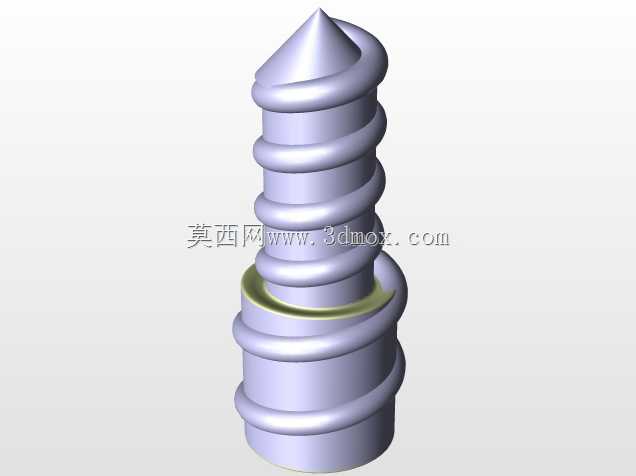

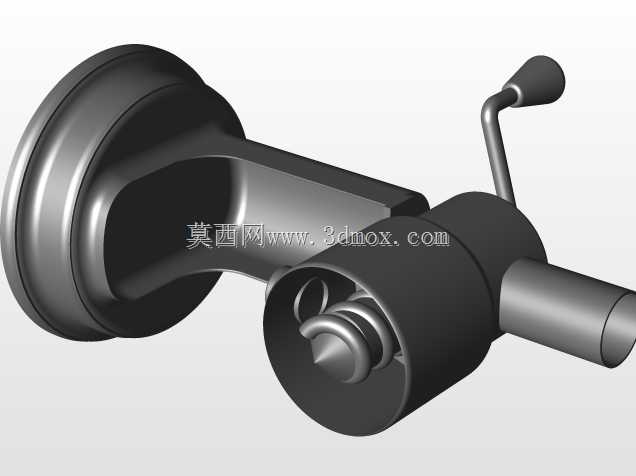

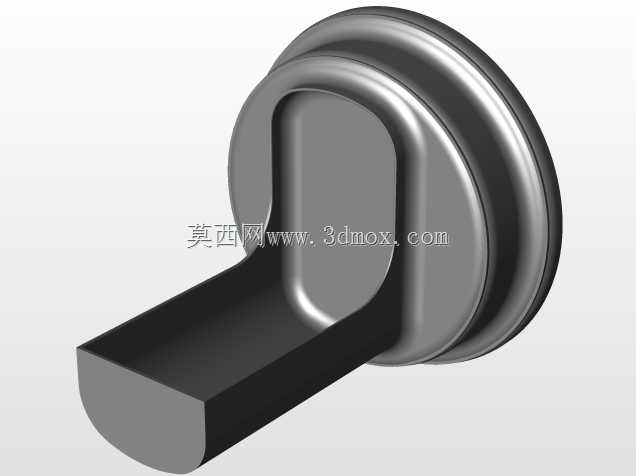

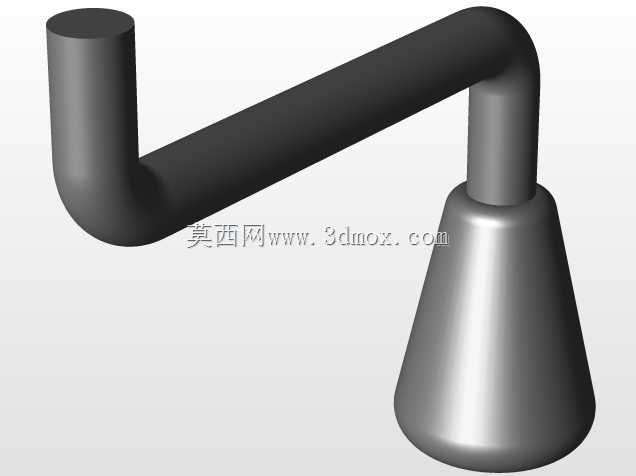

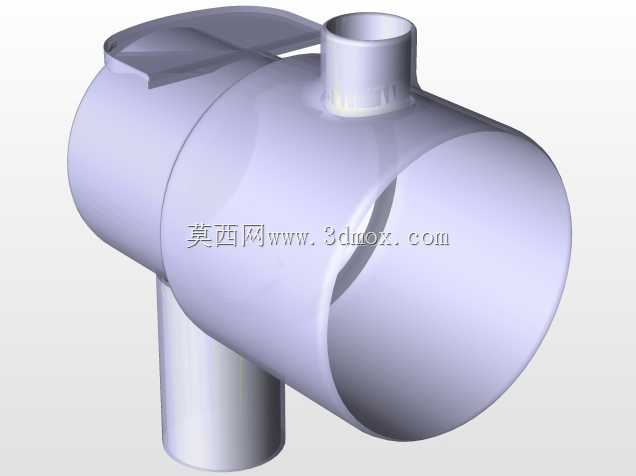

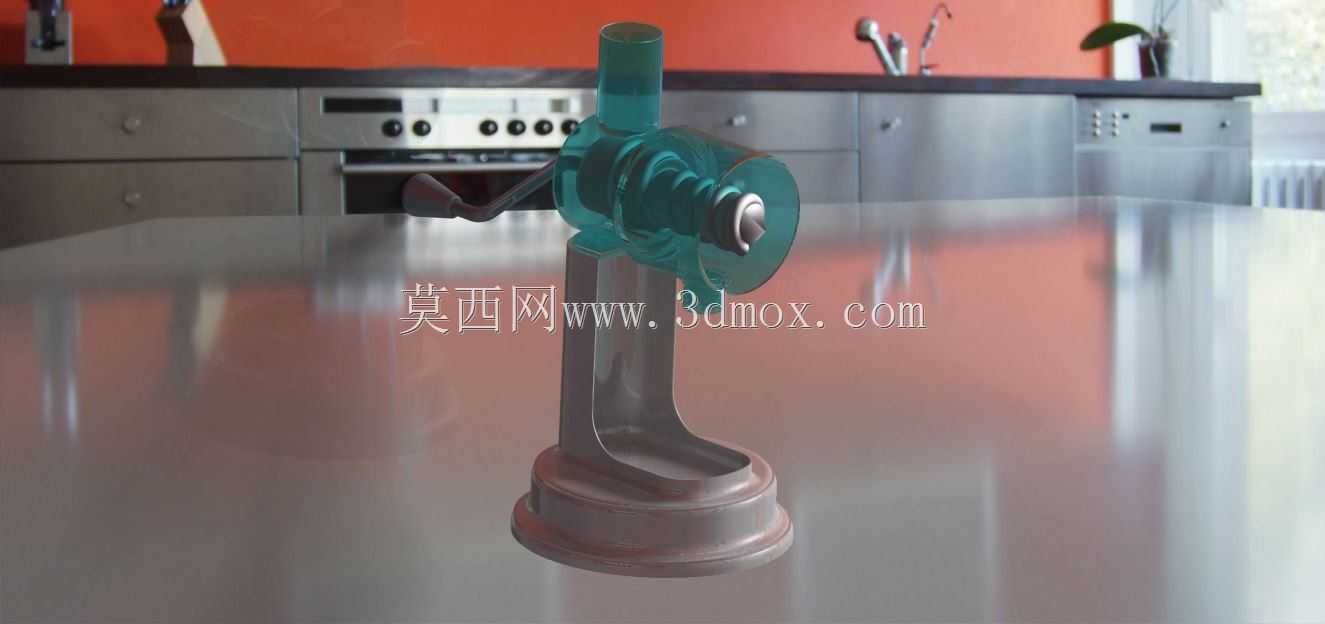

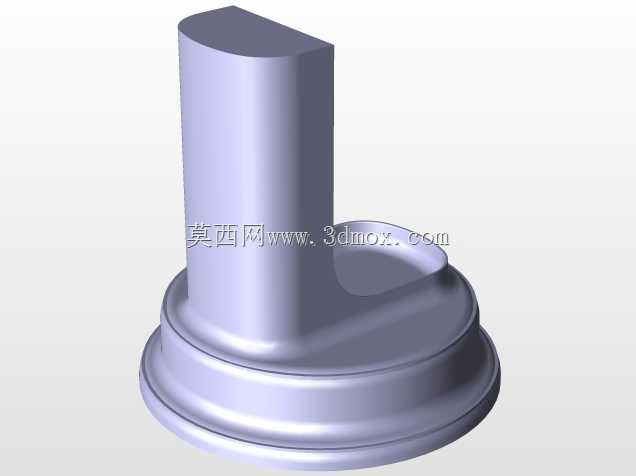

这款手动榨汁结构主要面向家庭日常果蔬鲜榨场景，适配无供电环境下的食材处理需求，相比电动榨汁设备，它无需接入电源，整体结构无复杂电控组件，清洗维护门槛更低，适合租房群体、户外露营场景以及对噪音敏感的使用环境，操作过程中不会产生电机运转的持续噪音，也不存在电路受潮短路的安全隐患。从功能实现逻辑来看，该结构采用螺杆挤压式出汁原理，进料口设置在结构上部，食材投入后通过摇臂带动内部挤压螺杆旋转，将果蔬逐步向出渣端推送，挤压过程中果汁通过侧壁的滤孔流入下部接汁槽，果渣则从端部的出渣口排出，整个挤压过程的力度可通过手摇的转速实时控制，针对纤维较粗的芹菜、胡萝卜等食材，可适当降低摇转速度提升挤压充分度，减少果汁残留。设计过程中优先考虑了家用场景的操作便利性，整体支撑结构采用立式底座加夹装固定的组合形式，底座可直接放置在平整桌面使用，同时底座端部预留了夹装锁紧结构，可通过旋紧压块将整个设备固定在厚度20-50mm的桌面边缘，避免摇转操作时设备出现移位或侧翻，夹装位置的压块端面设置了软质防滑垫层，不会对桌面漆面造成压痕损伤。结构的操作端采用可拆卸摇臂设计，摇臂与螺杆输入端采用方榫连接结构，安装时只需对准卡槽推入即可完成锁定，拆卸时向外拔出即可分离，收纳时可将摇臂拆下与主体结构分开放置，减少整体占用的储物空间，日常清洗时可将与食材接触的挤压螺杆、滤筒、接汁槽全部拆卸分离，无清洁死角，避免果蔬残渣长期残留滋生细菌。外形尺寸方面，整体结构高度控制在280mm左右，主体外壳最大直径为90mm，摇臂展开后的最大回转半径为120mm，安装时需预留桌面边缘向外150mm的操作空间，避免摇臂转动时与周边物品发生干涉，进料口内径为45mm，可直接投入切成小块的常见果蔬，无需过度切分处理。结构的传动部位设置了耐磨衬套，螺杆旋转过程中衬套可减少金属部件之间的直接摩擦，长期使用也不会出现卡顿晃动感，出汁端的滤筒采用均匀排布的0.8mm滤孔，可有效拦截果渣纤维，同时保证果汁顺畅流出，滤孔边缘做了钝化处理，清洗时不会划伤手部。接汁槽的导流口做了收窄设计，倒出果汁时不会出现沿槽壁滴落的问题，接汁槽最大容量为300ml，可满足单次1-2人份的鲜榨需求，果渣出口的导向槽向下倾斜15度，排出的果渣可直接落入下方放置的渣桶内，不会堆积在结构端部。考虑到家用场景的使用频率，所有与食材接触的部件均采用食品接触级材质设计，结构拼接处无尖锐棱角，操作过程中即使手部不慎碰到旋转部件，也不会造成严重割伤，摇臂的握持部位做了圆弧过渡处理，长时间摇转操作也不会出现硌手的问题。整个结构的装配逻辑简单，所有部件均采用卡扣或快拆螺丝连接，日常使用中若出现部件磨损，无需专业工具即可完成更换，相比集成化的电动榨汁设备，后期维护成本几乎可以忽略，同时整体重量控制在1.2kg左右，移动搬运十分方便，除了家庭厨房使用外，也可携带至户外野餐、露营场景使用，满足户外场景下的鲜榨果汁需求。
