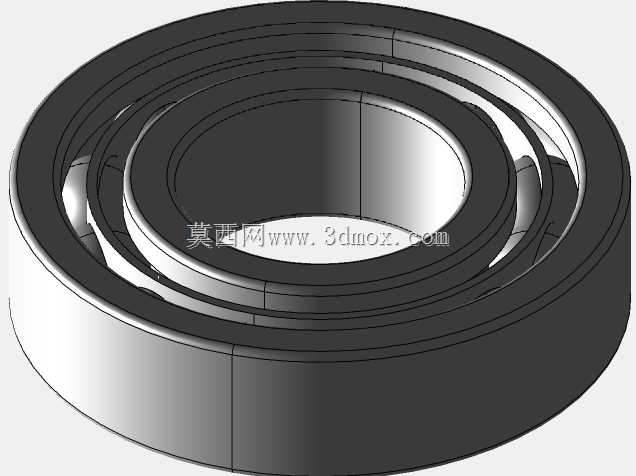

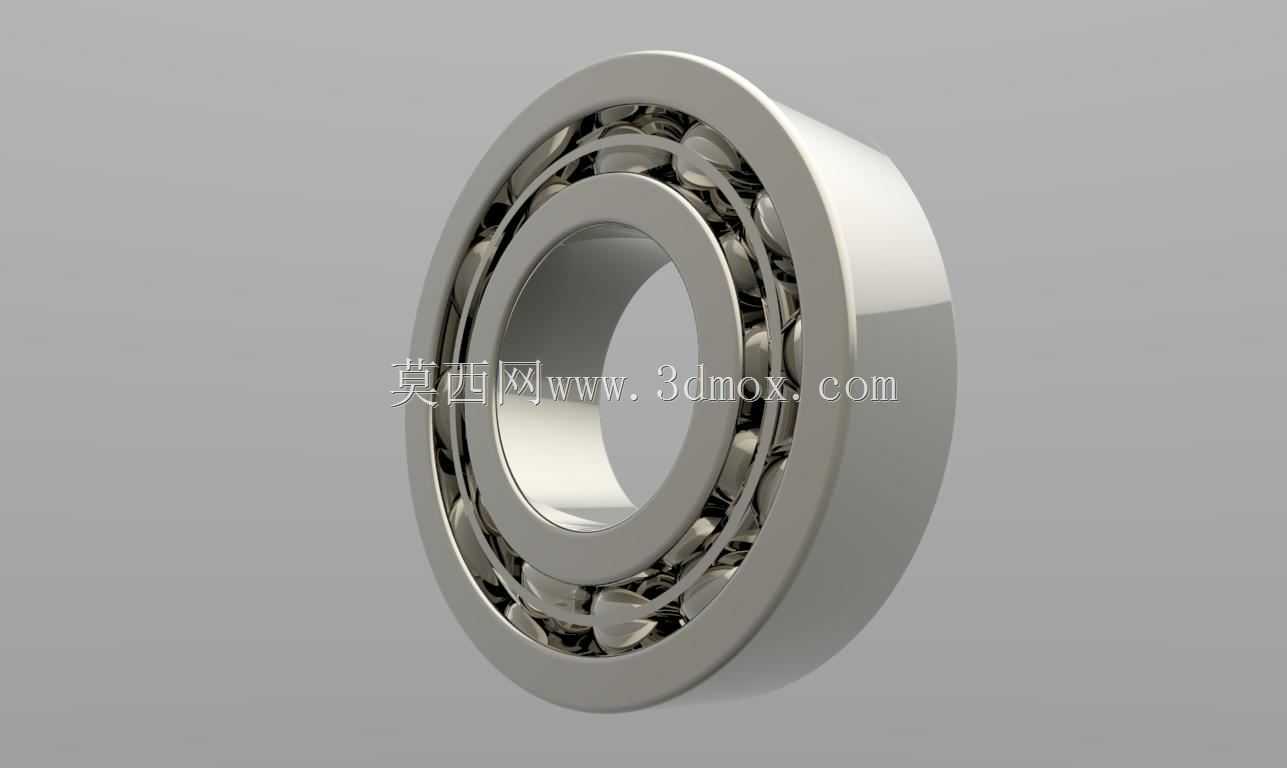

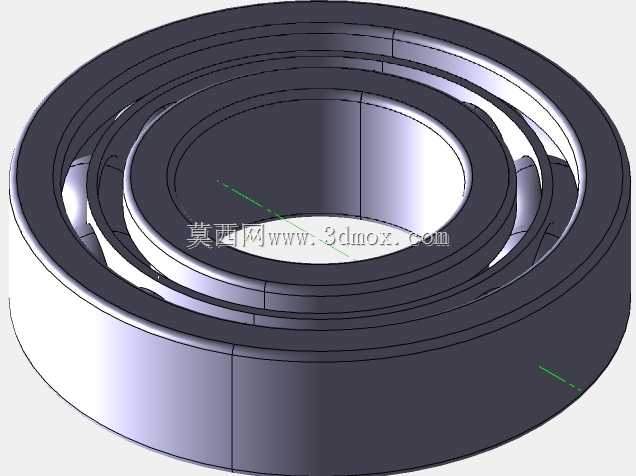

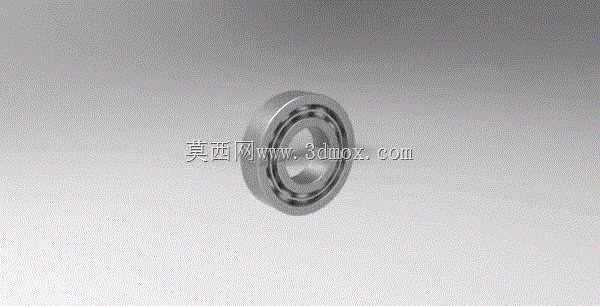

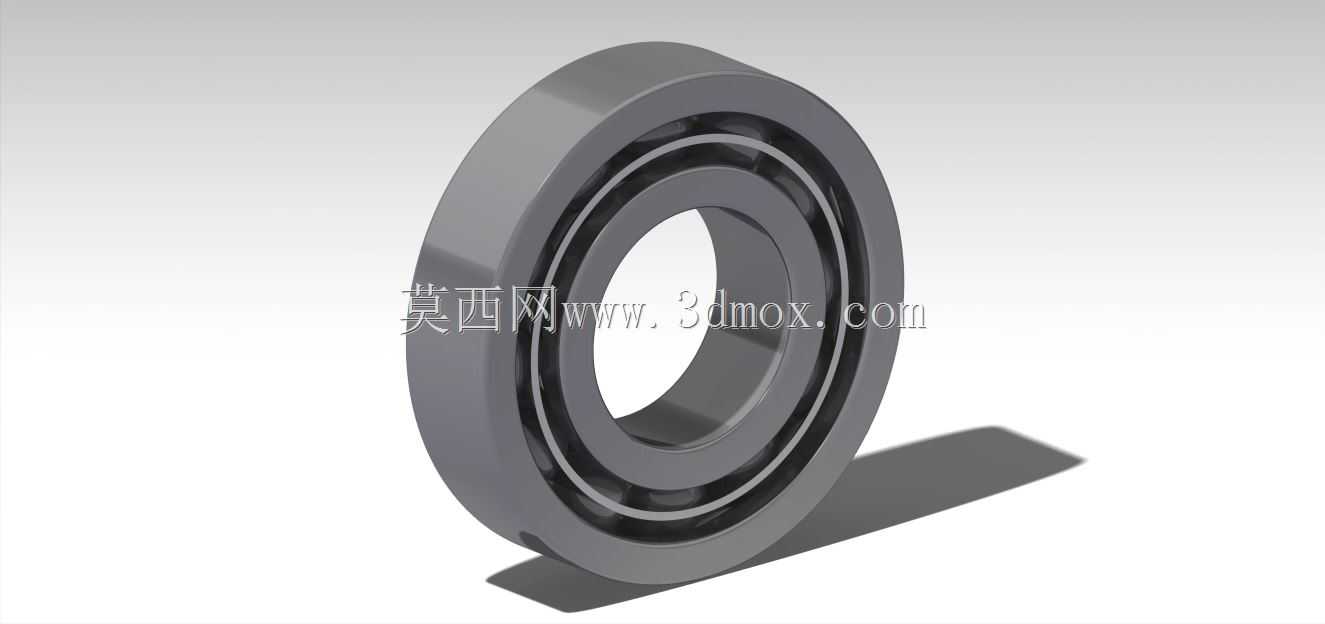

CATIAV5环境下深沟滚珠轴承结构设计

在各类旋转传动设备的结构设计环节，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通的民用家电传动结构，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到中小型动力设备的输出轴定位，都能见到这类标准件的身影。它的核心作用是在支撑旋转轴类零件的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低动力传递过程中的摩擦损耗，同时约束轴工作时的径向与轴向窜动，保证轴上安装的齿轮、带轮、叶轮等传动部件始终处于设计要求的啮合或配合位置，避免因轴系偏移引发的传动异响、零件磨损加剧甚至设备卡滞故障。

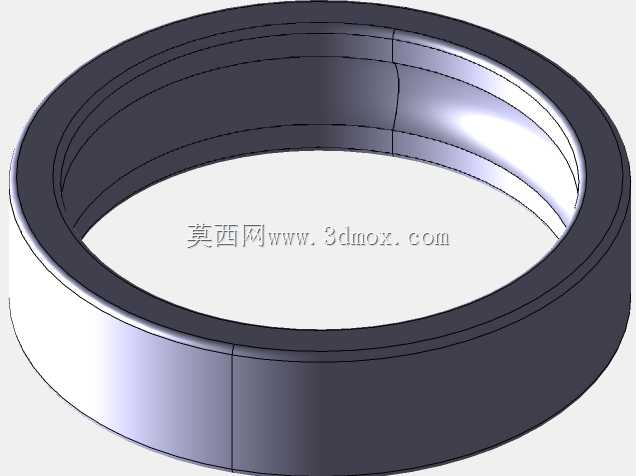

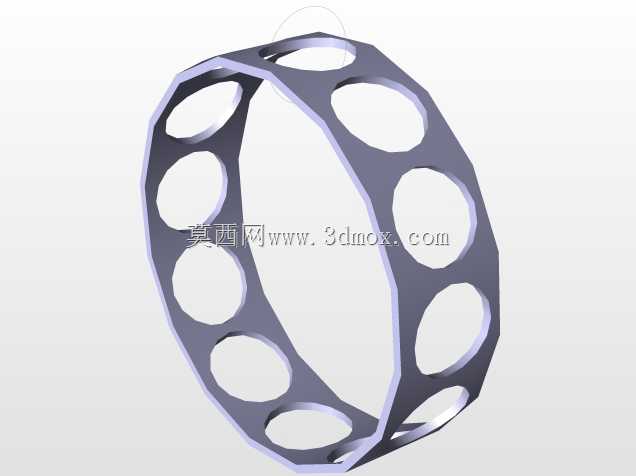

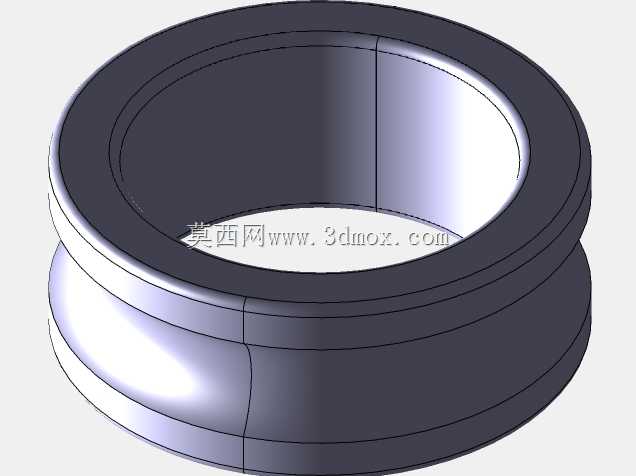

做这个轴承的三维结构时，首先要匹配常用的安装场景需求，优先保证内圈与轴的配合、外圈与安装座孔的配合符合通用公差要求，内圈的内径尺寸按照常用的基孔制配合公差带设计，保证和标准直径的光轴过盈配合时不会出现跑内圈的问题，外圈的外径则按照基轴制的公差要求适配常规的轴承座安装孔，避免运转过程中外圈随轴同步转动造成座孔磨损。建模过程中先完成内外圈的滚道型面构建，滚道的圆弧曲率要比滚珠的半径略大一点，这个间隙设计一方面是给润滑脂预留储存空间，另一方面也能补偿轴系工作时的微小热变形，避免滚珠在滚道内出现卡滞。保持架的结构采用常见的浪形冲压式设计，每个兜孔的间隙控制在合理范围，既可以均匀分隔每颗滚珠，避免滚珠之间直接接触产生额外摩擦，又不会限制滚珠自身的自转以及沿滚道的公转运动。

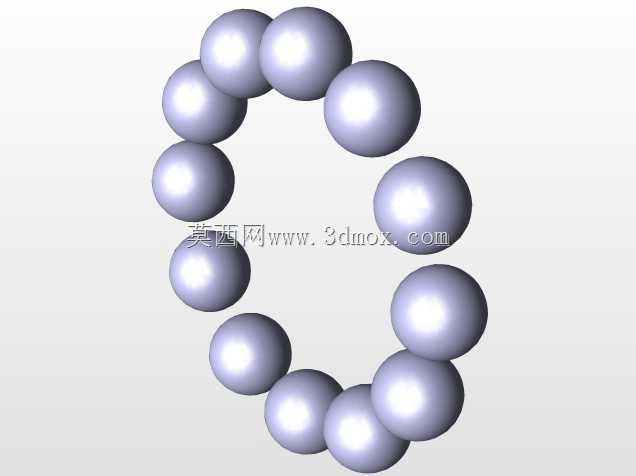

从安装边界来看，这类滚珠轴承的轴向宽度要匹配常规轴承座的安装槽深度，装配时内圈靠轴肩定位，外圈靠轴承座的挡边定位，不需要额外设计复杂的固定结构就能满足大部分中低速、中等载荷场景的使用需求。设计时还要考虑实际使用中的受力特性，这类轴承主要承受径向载荷，同时也能承受一定量的双向轴向载荷，在轴系出现少量热伸长的时候，可以通过轴承自身的轴向游隙进行补偿，不需要额外添加补偿结构就能适应一定范围内的轴系长度变化。建模过程中对每个滚珠的位置做了均匀阵列，保证运转时各滚珠受力均匀，不会出现局部载荷过大导致的滚珠点蚀、滚道压痕等早期失效问题，内外圈的倒角尺寸也按照标准件的通用要求设计，既可以避免装配时锐边划伤操作人员或者配合零件表面，也能引导轴承顺利压入安装位，减少装配过程中的零件损伤。

在实际设备选型应用中，这类轴承不需要额外设计复杂的密封结构时，可以适配开式的润滑场景，定期补充润滑脂就能满足长期运转需求，如果是在粉尘较多的工况下，也可以在这个模型的基础上快速添加防尘盖或者密封圈结构，不需要重新调整核心的滚道与滚珠配合尺寸，能大幅缩短非标设备设计时的标准件建模周期。做结构校验的时候，要注意滚道与滚珠的接触应力分布，保证在额定载荷下接触应力处于材料允许的范围内，同时合理设置径向游隙，游隙过小会导致运转时温升过快，游隙过大则会引发轴系跳动超差，影响轴上传动零件的工作精度。
