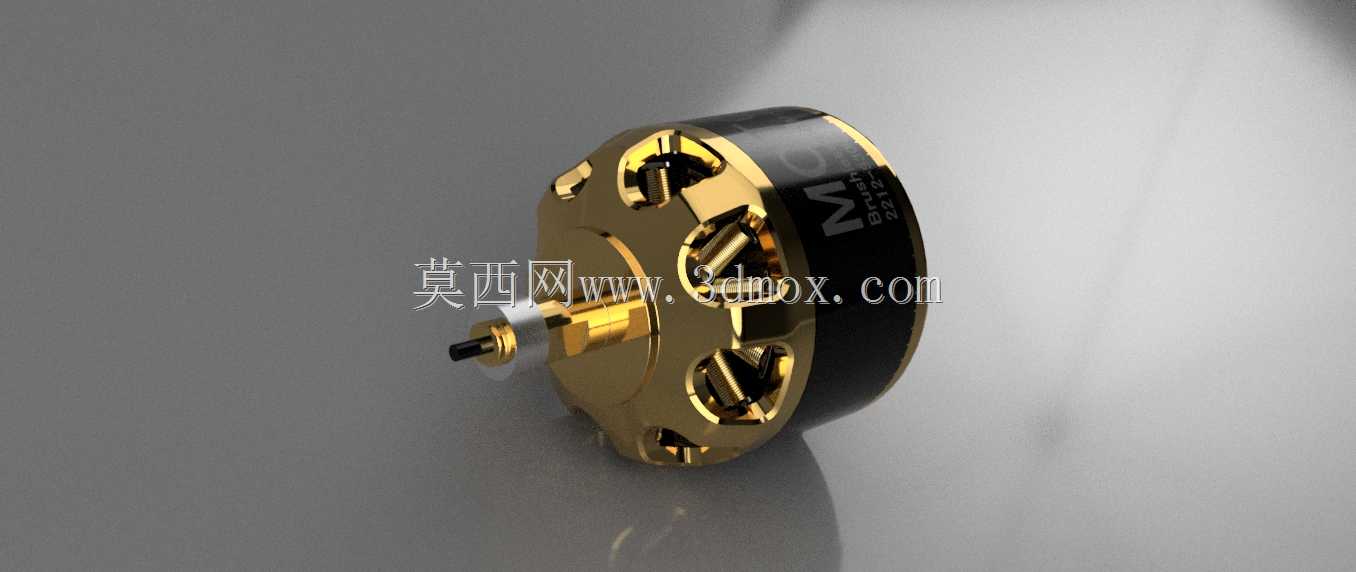

930Kv外转子无刷直流电机结构设计

这款930Kv规格的外转子无刷直流电机，在小型无人飞行器、桌面级精密云台、轻量化电动航模以及小型智能移动载具的动力系统中应用十分广泛，作为核心动力输出部件，其性能直接决定整套设备的动力响应速度、续航表现以及运行稳定性。不同于传统有刷直流电机的碳刷换向结构，该款电机采用电子换向逻辑，运行过程中不存在碳刷磨损带来的寿命衰减问题，也不会出现碳粉堆积导致的内部电路短路风险，长期连续运行的可靠性更有保障。

从结构设计思路来看，该电机采用外转子布局，将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，这种布局的优势在于转子本身可以作为散热结构的一部分，旋转过程中带动周边空气流动，直接带走绕组工作产生的热量，无需额外加装散热风扇就能满足持续大负载运行的散热需求；同时外转子结构的转动惯量更大，动力输出的平顺性更好，搭配螺旋桨或者小型传动负载时，不会因为负载的小幅波动出现转速骤变的情况。定子部分采用多槽集中绕组设计，绕组排布紧密，槽满率控制在合理区间，既保证了铜线的有效填充率来提升功率密度，也预留了足够的绝缘间隙避免绕组击穿，绕组端部做了规整的绑扎处理，高速旋转时不会出现铜线松散位移的问题。

在实际功能特性上，930Kv的转速常数意味着每提升1V的供电电压，电机空载转速会提升930转，这个参数区间刚好适配3-4S锂聚合物电池的供电范围，搭配对应规格的电子调速器，可以实现从怠速到满速的线性转速调节，扭矩输出特性偏向中高转速区间，在带动10-12寸规格的航模螺旋桨时，能在较低的电流消耗下提供足够的静推力，推重比可以满足多数小型固定翼航模以及多旋翼飞行器的动力需求。电机输出轴采用高强度不锈钢材质，轴径与安装座的轴承位采用过盈配合，前后端各配置一颗深沟球轴承支撑，轴承的径向游隙控制在极小范围内，高速旋转时的轴跳量可以控制在0.02mm以内，既保证了传动精度，也能承受螺旋桨旋转时产生的径向拉力与小幅振动载荷，不会出现轴系晃动导致的动平衡失效问题。

从安装边界与外形尺寸来看，电机的定子基座预留了标准的十字安装孔位，孔位间距符合小型航模动力系统的通用安装规范，可以直接固定在标准规格的电机安装座上，不需要额外制作转接结构；转子外壳的外径与整体高度做了紧凑化设计，在保证内部磁钢与绕组有效作用长度的前提下，尽可能压缩了轴向与径向的占用空间，安装时只需要预留出转子旋转的安全间隙，避免周边结构件与旋转外壳发生剐蹭即可。电机的出线端做了线芯加固处理，三根动力线的长度预留了足够的接线余量，线芯采用多股细铜线绞合结构，既可以降低大电流通过时的线损，也能承受安装过程中的反复弯折，不会出现线芯断裂的情况。

在实际选型适配过程中，需要注意该电机的最大持续电流承载上限，搭配螺旋桨时要通过拉力测试台实测不同螺距、不同直径螺旋桨对应的工作电流，避免长时间超过额定电流运行导致绕组过热退磁；安装时要保证电机安装面的平面度，若安装面存在倾斜偏差，会导致电机轴系与安装基准不垂直，高速旋转时会产生额外的振动，不仅会降低动力输出效率，长期运行还会加速轴承磨损，缩短电机的使用寿命。另外该电机的磁钢采用高牌号钕铁硼材质，表面做了防锈镀层处理，在常规湿度环境下使用不会出现锈蚀问题，但如果在多尘、高湿或者有腐蚀性气体的场景下使用，需要额外加装防护外罩，避免粉尘或者水汽进入电机内部，影响绕组绝缘性能或者造成轴承卡滞。
