罩极式单相异步电机结构设计

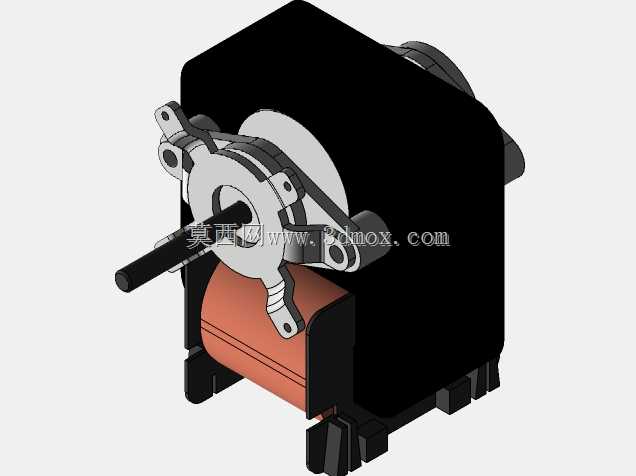

这款罩极电机的三维结构完整还原了量产机型的所有装配细节，从定子冲片叠压结构、短路铜环的嵌装位置，到转子组件的同轴度配合、端部支撑结构的安装位都做了1:1的还原，没有做任何简化处理，完全可以直接用于结构校核、安装适配或者同类型产品的逆向参考。

在实际应用场景里，这类小功率罩极电机是小家电、小型通风设备里的核心动力部件，常见于台式小风扇、暖风机、加湿器、小型排气扇、冰箱风冷循环风机、微波炉散热风机这类对成本敏感、运行时长要求高、启动负载小的设备里，相比其他类型的单相电机，它不需要额外的启动电容，结构零件更少，批量生产的一致性更好，长期运行的故障率更低，适合年出货量几十万甚至上百万级的民用消费类产品配套。

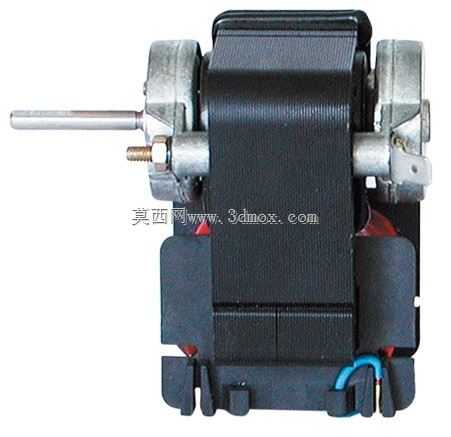

从功能特性来看，这款电机采用凸极式定子结构，每个主磁极的极靴位置都开有凹槽，嵌入了短路铜环也就是罩极绕组，当主绕组通入交流电时，穿过短路铜环的磁通会产生相位差，进而形成旋转磁场驱动转子启动，不需要额外的启动电路，通电即可自行启动，运行时噪音低，电磁干扰小，适合对静音有要求的家用场景。输出轴采用单出轴设计，轴径做了标准化处理，可以直接适配常规的风轮、传动小齿轮等负载，轴端预留了螺纹孔位，方便安装时做轴向锁紧，避免负载运行时出现窜动。

设计思路上，这款电机的结构完全围绕量产可行性做了优化，定子铁芯采用多片硅钢片叠压铆接的结构，叠厚尺寸经过精确核算，既保证了额定功率下的磁通密度满足要求，避免铁芯过热，又尽可能控制了铁芯的整体重量，降低材料成本。绕组采用集中式绕线方式，直接绕制在绝缘骨架上再套入定子磁极，相比分布式绕线工艺更简单，绕线效率更高，适合自动化批量绕线作业。端部的支撑端盖采用镀锌钢板冲压成型，既保证了足够的结构强度支撑转子轴承，又比铸铝端盖的成本更低、重量更轻，端盖上预留的安装卡扣和固定孔位，适配多种常见的设备安装位，不需要额外做转接支架就可以直接装配。

从安装边界和外形尺寸来看，这款电机的整体外形为近似方形结构，定子主体的外轮廓尺寸规整，没有突出的不规则结构，安装时的最小避让空间只需要比主体轮廓单边预留3mm的间隙即可，方便在紧凑的设备腔体里做布局。输出轴的伸出长度经过精确设计，既保证了配套风轮或者传动件的安装深度足够，不会出现配合过松打滑的问题，又不会因为轴伸过长导致运行时轴的挠度变大，出现抖动、异响的问题。底部的安装支座采用一体化的绝缘塑料材质，既起到了固定定子组件的作用，又实现了带电部件和安装底座之间的电气绝缘，不需要额外加装绝缘垫片就可以满足安规要求，支座上的固定孔位间距符合行业通用的安装尺寸标准，可以直接替换同参数的其他品牌罩极电机，互换性很强。

另外，这款模型里也还原了绕组端部的接线结构，包括引出线的走线位置、绝缘护套的安装位、接线端子的固定位置，在做设备整体的电气布线设计时，可以直接参考这个结构预留走线空间，避免出现装配时引线被端盖挤压、或者和运动部件干涉的问题。转子部分采用铸铝鼠笼结构，端环和平衡片的结构也做了还原，做动力学仿真的时候可以直接赋予对应的材料属性，核算转子的转动惯量、不平衡量等参数，不需要再额外做结构简化。
