Nema23规格1.8Nm八线1.4A步进电机结构

做非标设备结构选型时，57机座也就是Nema23规格的步进电机一直是中小负载传动场景的核心选型之一，这款1.8Nm保持扭矩的八线1.4A步进电机，刚好覆盖了0.5Nm到2Nm扭矩区间的绝大多数应用需求，不管是桌面级数控设备的轴传动、小型皮带输送机的主动辊驱动，还是自动化点胶机、贴装设备的位移平台驱动，甚至是小型包装设备的送料机构动力源，都能匹配对应的负载工况。从实际使用场景来看，这类步进电机不需要额外的编码器反馈就能实现开环位置控制，搭配对应的细分驱动器时，单步距角的细分精度可以满足大部分中低速传动的定位要求，相比伺服系统成本更低，调试难度也更小，对于不需要超高响应速度、负载波动不大的工位来说，性价比优势非常明显。

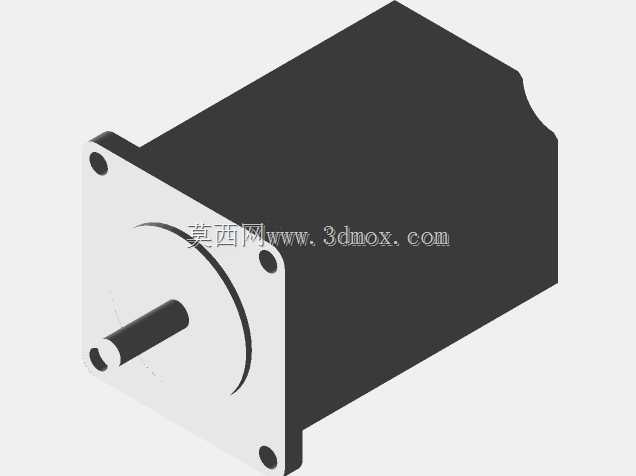

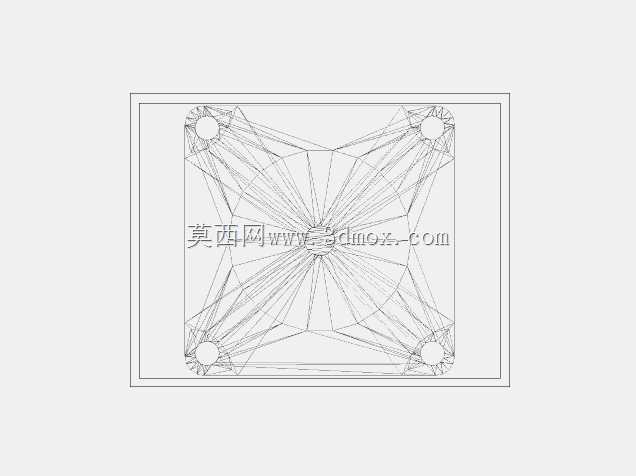

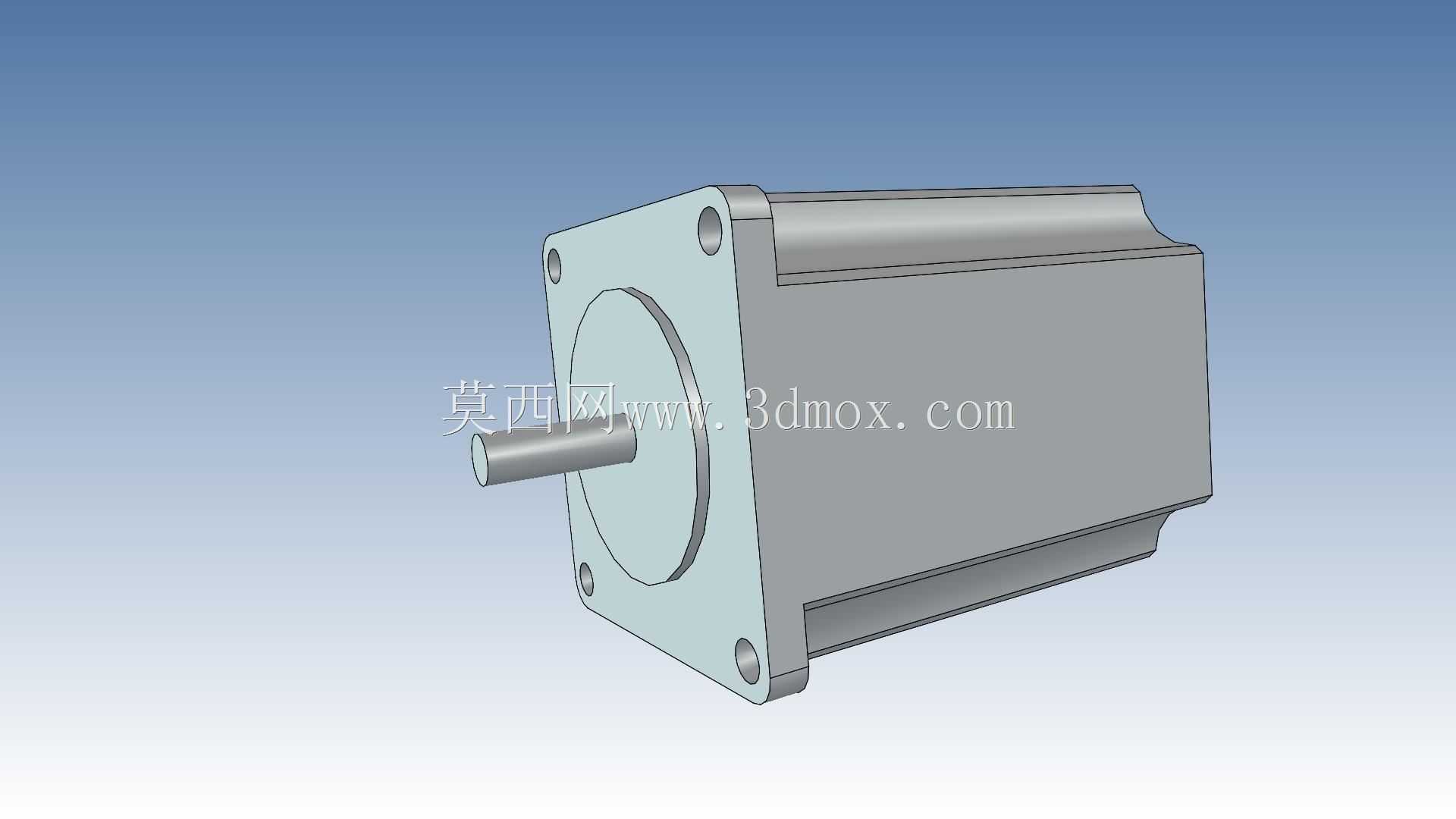

从结构设计的角度拆解这款模型，首先是安装法兰的边界设计，Nema23标准对应的安装孔位是57mm见方的法兰布局，四个安装沉孔的中心距严格遵循行业通用标准，安装孔的沉头深度适配M5内六角圆柱头螺钉的装配空间，前端出轴的直径、轴伸长度、键槽尺寸都匹配通用的联轴器、同步带轮安装公差，不需要额外做轴径适配加工就能直接对接市面上的标准传动件，这也是标准机座步进电机的核心优势——互换性强，设备维护更换时不需要重新调整安装位的结构尺寸。电机本体的外壳采用方形拉伸铝壳结构，表面的平直筋条一方面是增加壳体的散热面积，在电机持续运行产生铜损铁损时，能通过壳体和空气的接触把热量传导出去，避免绕组温度过高导致绝缘老化；另一方面方形壳体的平面可以直接贴合设备安装板的侧面，不需要额外做弧形适配结构，安装时的定位更方便，打表找正轴的同轴度时也有平直的基准面可以参考。

八线绕组的设计是这款电机的一个实用特性，实际接线时可以根据驱动器的供电电压、需要的输出扭矩转速特性，接成串联或者并联模式：低速大扭矩需求的工位可以接成串联绕组，电感量更大，低速运行时的扭矩波动更小，运行更平稳；如果需要更高的运行转速，就可以接成并联绕组，电感量减半，高速段的扭矩衰减更小，能适配更快的位移速度需求，这种灵活的接线方式让同一款电机可以适配不同的工况需求，减少选型时的型号储备。出轴部分的设计做了轴端倒角，装配联轴器或者带轮时更容易导入，不会刮伤传动件的内孔壁，轴上的键槽采用标准平键尺寸，键槽的位置靠近轴根，传动时的受力点更靠近轴承支撑位，能减少轴端的悬臂弯矩，延长前端轴承的使用寿命。电机后端的出线位置做了应力释放结构的预留空间，实际生产中电源线从后端引出后，可以通过电缆防水接头或者护线套固定，避免设备运行时的拉扯力直接作用在绕组接线端，导致接线松脱断电。

在做三维布局时，这款模型的安装边界需要注意几个细节：首先是电机本体的长度方向尺寸，要预留出后端接线的弯曲半径空间，不能把电机后端直接贴死在设备立板上，否则电源线弯折角度过大容易破损；其次是前端出轴和负载连接时，要保证电机轴和负载轴的同轴度公差在允许范围内，不同轴度过大会导致轴承径向受力不均，运行时产生异响和振动，严重时甚至会断轴；另外电机安装面的平面度也有要求，如果安装板焊接后没有加工找平，强行拧紧安装螺钉会导致电机端盖变形，卡滞转子，增加运行阻力。从散热的角度考虑，布局时尽量不要把电机完全包裹在封闭的钣金罩壳内，如果必须做防护结构，要在罩壳对应电机壳体的位置开通风孔，或者预留足够的空气对流空间，保证持续运行时的温度在允许范围内。

实际选型匹配时，1.8Nm的保持扭矩是指电机静止通电时的输出扭矩，实际运行时的输出扭矩会随着转速升高而下降，所以选型时要核算负载的实际运行扭矩、加减速时的惯性扭矩，预留1.5到2倍的安全系数，避免运行时出现丢步的情况。1.4A的相电流适配市面上绝大多数通用两相步进驱动器，不需要特意选大电流的驱动模块，接线时要注意绕组的相序，接错相序会导致电机反转或者抖动无法正常运行。这类步进电机的前端轴承一般采用深沟球轴承，能承受一定的径向负载和少量的轴向负载，但不适合直接承受大的轴向力，比如垂直安装的场景如果直接带动丝杆负载，要额外加支撑轴承承受丝杆的轴向重量，不能让电机轴承承受轴向载荷，否则会大幅缩短轴承寿命。
