林奇型带固定架锁定销三维结构设计

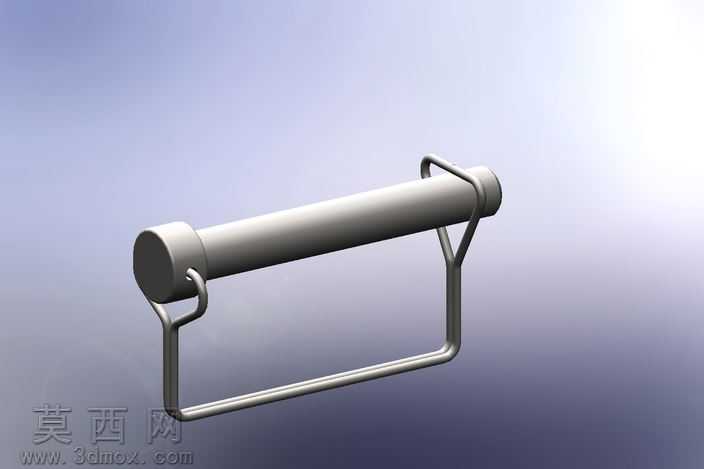

本模型为林奇规格的带固定架锁定销，建模过程以SolidWorks为核心工具完成全参数化构建，首先通过旋转凸台命令生成销体主体结构，销体一端设置限位端头，另一端预留锁止配合位，保证销体插入对应孔位后可通过端头实现轴向限位，避免销体脱出。固定架部分采用扫描特征完成建模，以弯折的金属线材轮廓为扫描路径，匹配圆形线材截面生成连续的弯折框架结构，框架两端分别与销体端头、销身对应位置做贴合约束，通过焊接配合的模拟设定还原固定架与销体的连接关系，固定架的U型弯折结构既可以作为操作握持位，方便插拔销体时施力，也可在销体插入后通过自身弹性卡接在配套构件上，实现销体的锁止固定，避免设备运行过程中销体受振动松脱。材质设定上，整体模型赋予哑光金属钢材材质，调整材质粗糙度、反射参数模拟普通碳钢五金件的表面质感，渲染阶段采用渐变浅灰背景，搭配柔和的侧上方打光，清晰呈现销体的圆柱面轮廓、固定架的弯折弧度以及各部件的连接细节，避免光影过强遮挡结构特征。设计过程中严格匹配1/2英寸直径、3英寸长度的规格参数，对销体的直径公差、端头厚度、固定架的线材直径、弯折角度均做了参数化约束，可直接通过修改参数调整规格适配不同的安装场景，模型同时保留了装配配合基准，方便直接导入各类设备装配体中完成锁止机构的配套设计，整体结构简洁实用，还原了该类快拆锁定销的真实结构特征，可用于机械快装结构、工装夹具、小型设备的锁止部位设计参考，清晰展现了该类销件的锁止原理与结构组成。
