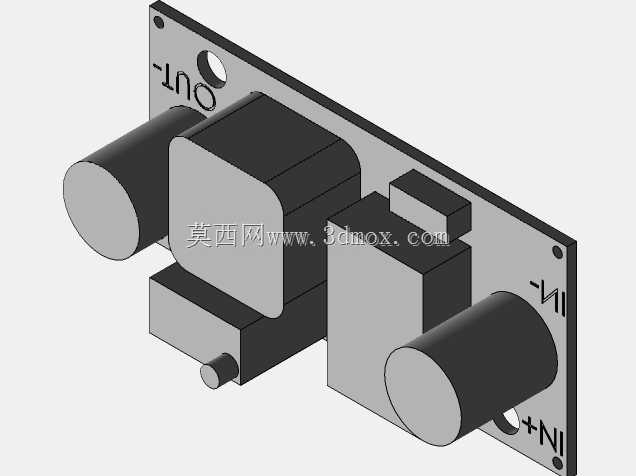

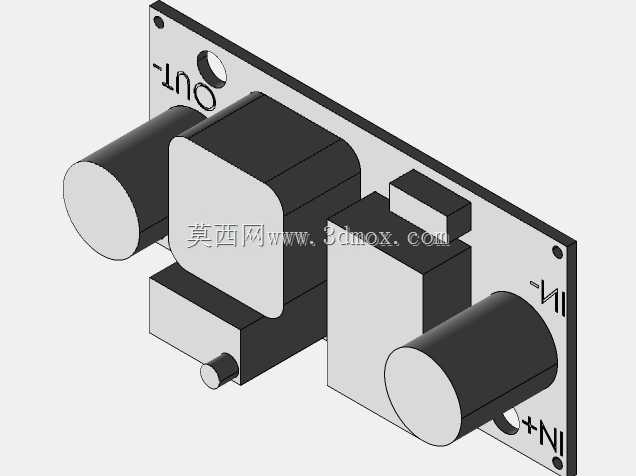

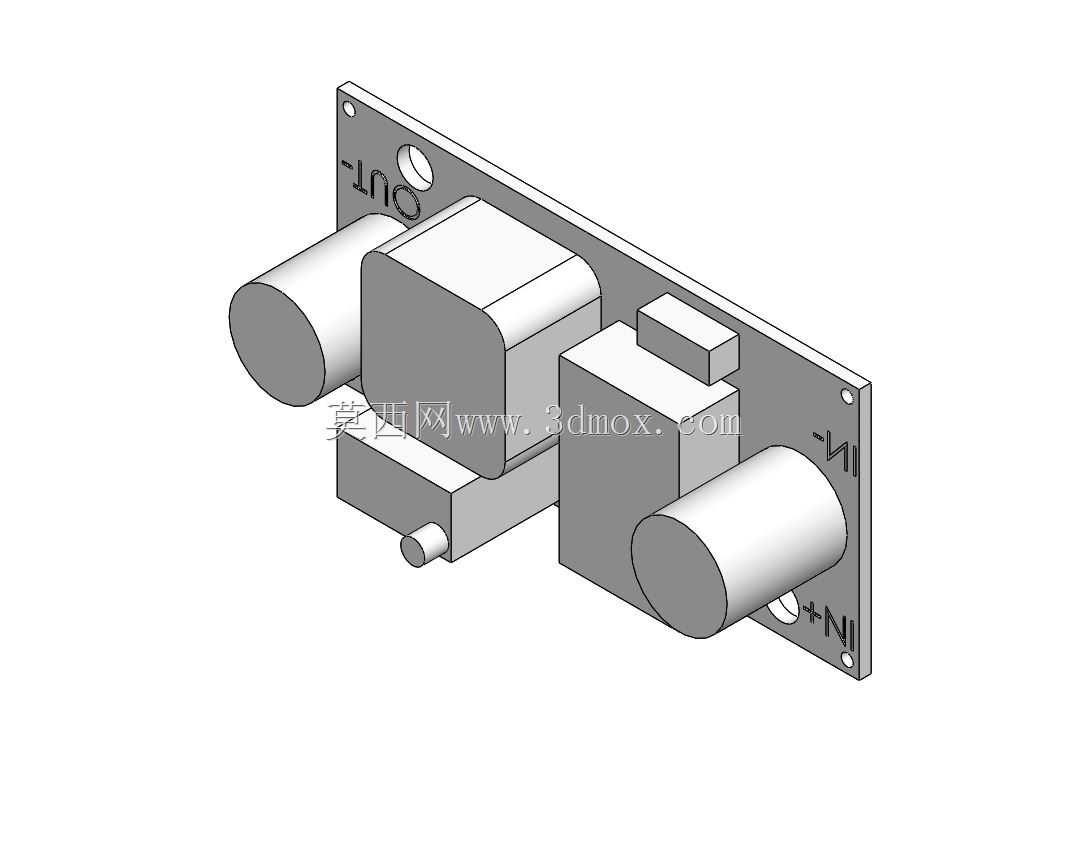

LM2596降压稳压器电路模块结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:324220
  • LM2596降压稳压器电路模块结构设计
  • LM2596降压稳压器电路模块结构设计
  • LM2596降压稳压器电路模块结构设计

在嵌入式硬件开发、小型工控设备供电改造、DIY电子项目搭建的场景里,这类DC-DC降压模块几乎是工程师手边常备的物料,不同于线性稳压芯片的高发热低效率,基于LM2596方案的降压模块能在较宽的输入电压范围内实现稳定的低压输出,给各类主控板、传感器、小型执行器件提供干净可靠的直流供电。从结构设计角度看,这个模块的布局完全围绕电气性能与安装便利性展开,基板采用标准FR-4环氧玻纤板,板边预留了两个对称的安装固定孔,孔位间距匹配市面上通用的小型模块安装座尺寸,不需要额外做转接板就能直接固定在设备内壁、型材槽位或者定制的安装支架上,板体边缘做了圆角处理,避免装配时刮伤导线或者操作人员的手部。板上的元件排布遵循功率回路最短的原则,输入端的大体积电解电容紧贴输入接线端子布置,能第一时间滤除输入侧的电压纹波,两个圆柱形电解电容分别对应输入、输出端的滤波需求,容值选型匹配LM2596的典型应用参数,在大电流输出时也能保证电压波动控制在器件允许范围内。中间的方形塑封元件是LM2596主芯片,配套的散热焊盘在设计时预留了足够的覆铜面积,即使在满负载输出工况下,也能通过PCB覆铜传导一部分热量,不需要额外加装体积庞大的散热片就能满足常规工况的散热需求,旁边的方形电感是储能核心元件,选型时考虑了饱和电流参数,避免在峰值电流输出时出现电感饱和导致的输出电压跳水问题。输出端同样布置了滤波电容,配合电感组成典型的BUCK降压拓扑结构,能把输入的较高直流电压稳定降到目标输出电压,模块上的接线端子采用直插式螺丝固定结构,接线时不需要焊接,直接把剥好的导线插入端子拧紧螺丝就能完成接线,对于现场改造、快速原型验证的场景来说,能大幅节省装配时间。板上丝印清晰标注了输入输出的正负极标识,IN端对应电压输入,OUT端对应稳压后的电压输出,能避免施工人员接反正负极烧坏模块或者后端负载,板体整体厚度控制在常规PCB板厚范围,加上所有直插元件的最高高度,整体安装高度不会超过常见的接插件高度,在空间紧凑的设备内部也能顺利布置,不会和周边的结构件、其他电路板产生干涉。做三维建模的时候,每个元件的外形尺寸都按照实物等比例还原,包括电容的直径与高度、电感的外形轮廓、接线端子的插针位置与螺丝孔位、PCB板的安装孔直径与位置公差,把这个模型导入设备整体装配体的时候,可以直接用来检查安装间隙,模拟布线走向,提前发现结构干涉问题,不用等实物打样回来才发现布局不合理。这类模块在实际使用中,常被用来给车载电子设备做电压转换,把车载12V或者24V电源降到5V给USB设备、小型控制板供电,也会用在小型自动化设备里,把开关电源输出的24V降到12V或者5V给不同电压等级的元件供电,甚至在太阳能小系统里,也能用来把光伏板输出的波动电压稳定到蓄电池需要的充电电压区间。设计这个模块的三维模型时,没有刻意做外观上的美化,完全还原实物的结构细节,包括板边的工艺缺口、元件引脚的伸出长度、端子的螺丝头高度,这些细节在做结构装配检查的时候都是关键的尺寸参考,比如如果模块旁边要布置一个塑料壳体的立柱,就要考虑电容的高度会不会和立柱干涉,安装孔的位置能不能和壳体上的螺柱对齐,接线端子的上方有没有足够的空间留出来拧螺丝、插导线。很多刚入行的结构工程师在做设备内部布局的时候,容易忽略这类小型电源模块的实际尺寸,只留一个大概的空间,结果实物买回来才发现电容太高顶住了上盖,或者接线端子太靠侧壁没法插线,有了精准的三维模型,就能在设计阶段把这些问题全部规避掉,减少后期改模、调整结构的时间成本。另外这个模块的重量很轻,安装时即使只用两个螺丝固定,也能在常规振动工况下保持稳固,不需要额外增加压片或者固定结构,对于便携设备、移动作业设备来说,能尽可能减少额外的结构重量,提升设备的便携性。
