内燃机活塞连杆齿轮传动组件结构设计

这套活塞传动组件的设计，核心围绕往复式动力设备的动力转换需求展开，日常在小型内燃机、往复式压缩机、柱塞泵这类需要将直线往复运动与旋转运动互相转换的设备中应用极广，很多做小型动力单元、实验台架的工程师在做结构验证时，都会参考这类成熟的传动布局逻辑。

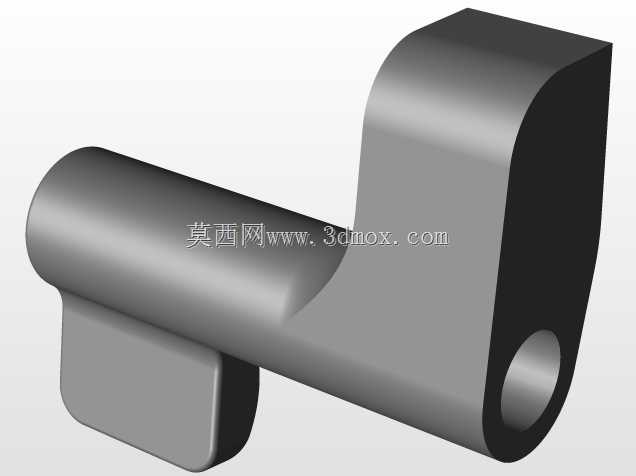

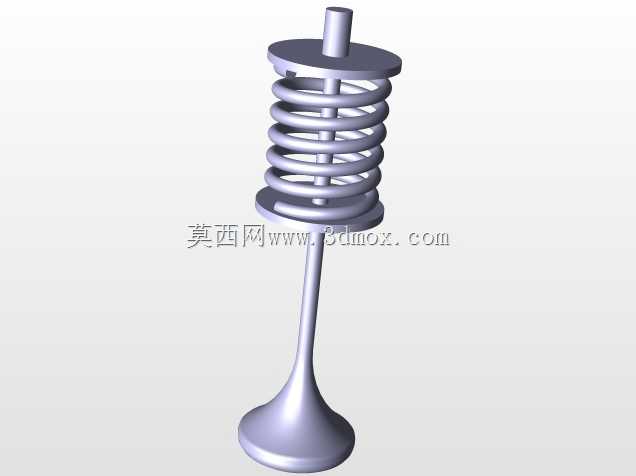

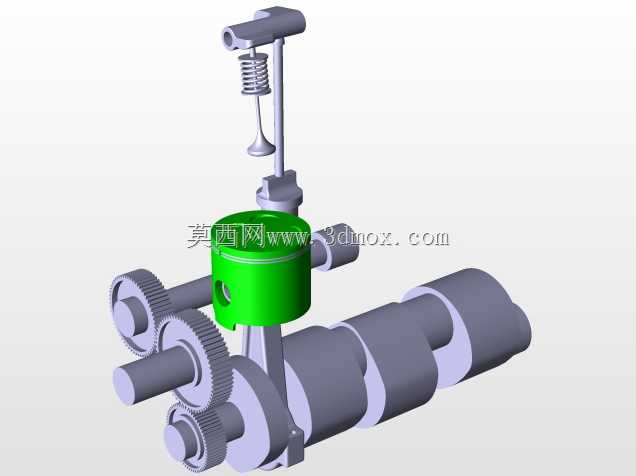

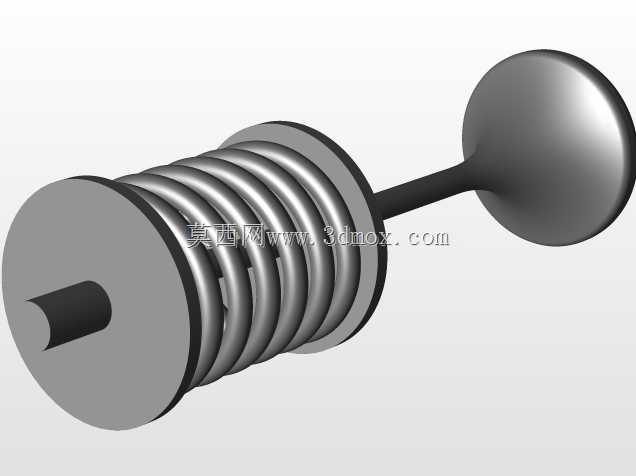

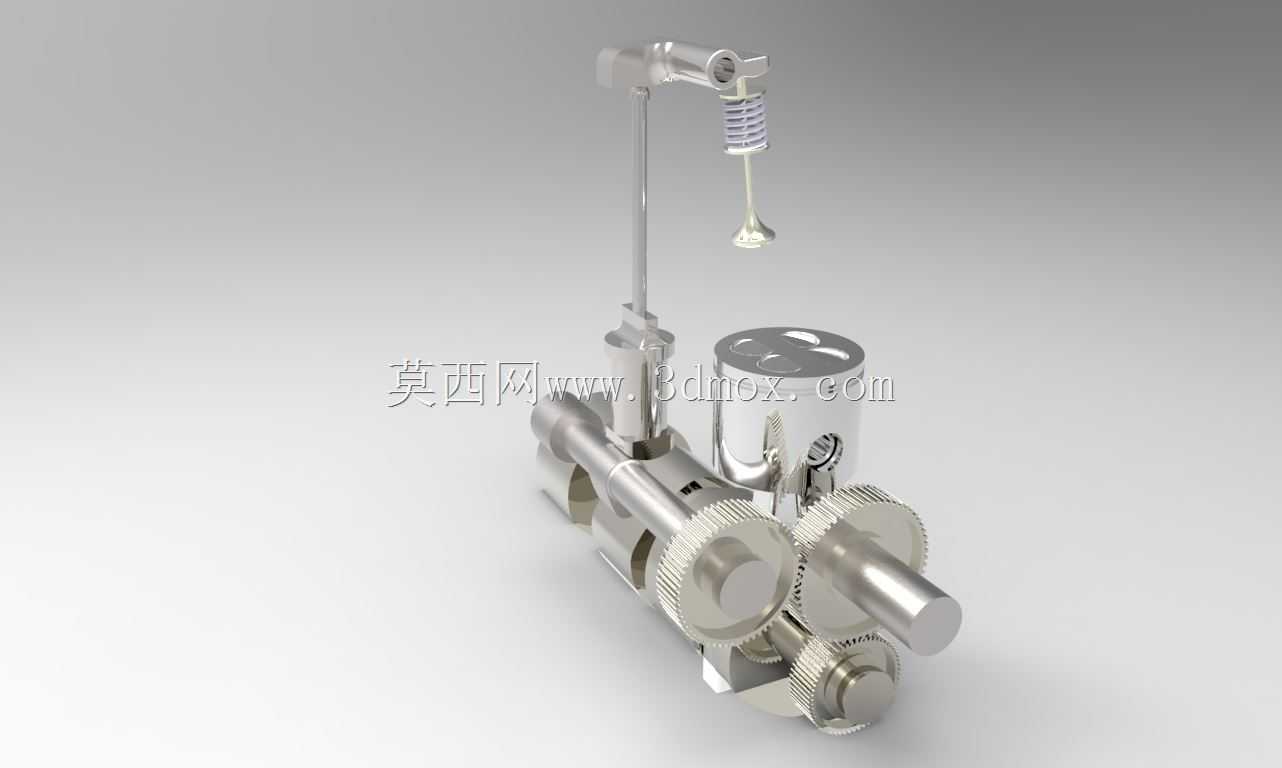

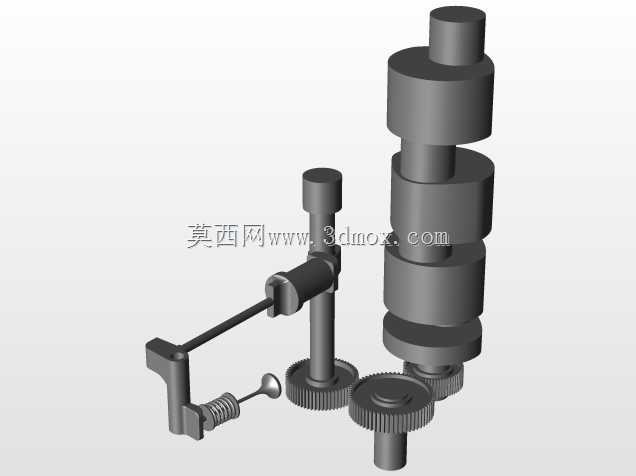

从实际功能来看，这套组件承担了整套设备最核心的动力转换职责：活塞在缸套内做往复直线运动时，通过活塞销将作用力传递给连杆，连杆再将直线作用力转化为曲轴的旋转扭矩，而曲轴端集成的齿轮组，一方面负责将动力输出给后端负载，另一方面通过齿轮啮合驱动配气机构的凸轮轴，保证进排气门的开闭时序与活塞运动位置精准匹配，整套传动链的配合精度直接决定了设备的动力输出效率、运行振动水平与使用寿命。

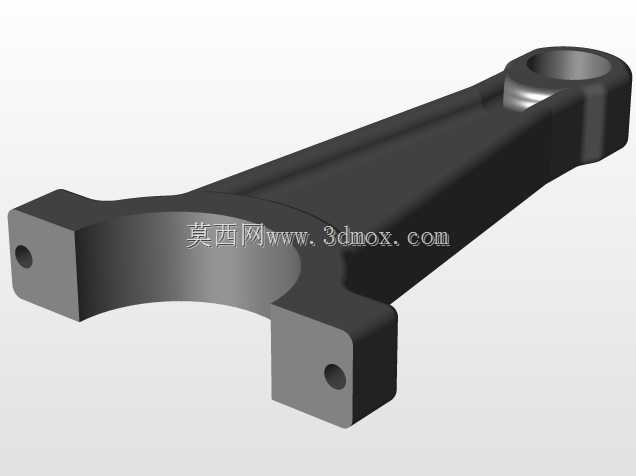

设计过程中首先要考虑的是运动干涉边界，活塞的行程长度直接决定了曲轴的偏心距，连杆的长短比值需要反复校核：连杆过短会增大活塞对缸壁的侧压力，加剧缸套磨损，还会提升活塞运动到上下止点时的换向冲击；连杆过长则会增大整个动力腔的轴向尺寸，抬高设备整体重心，也会增加连杆自身的受力变形风险。这套组件的连杆采用了工字形截面设计，在保证轴向抗压、抗弯曲强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，这也是高速往复动力设备中连杆的主流设计思路。

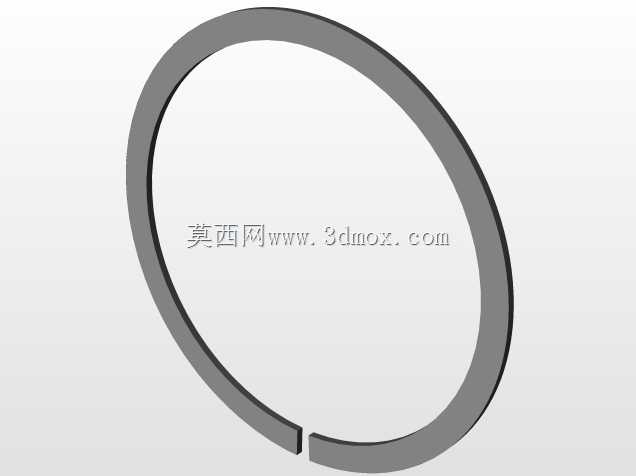

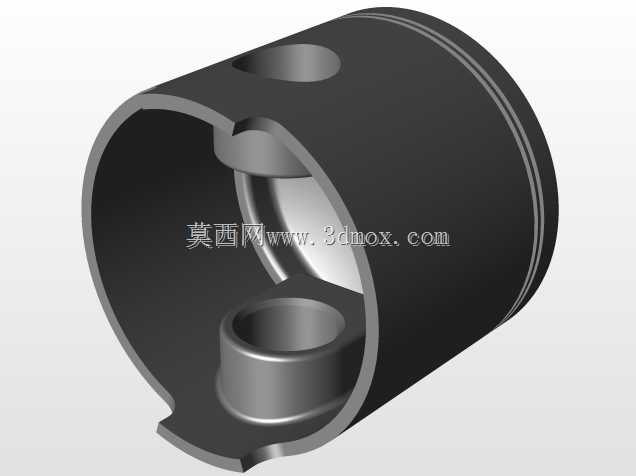

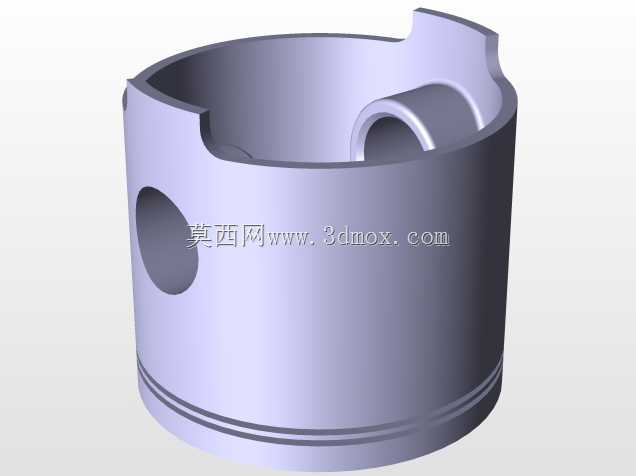

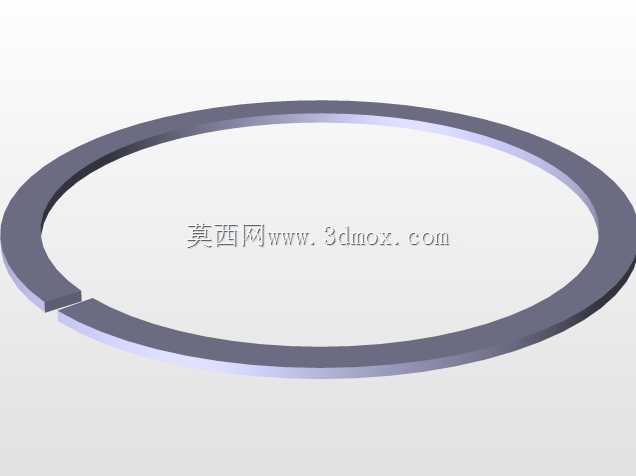

活塞部分的设计重点在热变形补偿与密封配合，活塞头部预留了环槽安装气环与油环，气环负责密封燃烧室的高压燃气，避免压力泄露降低动力输出效率，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳。活塞裙部设计成微椭圆型，在工作受热状态下能膨胀成正圆，保证与缸套的配合间隙均匀，避免冷态敲缸、热态拉缸的问题。活塞销采用全浮式设计，工作状态下活塞销可以在活塞销座与连杆小头衬套内自由转动，让销的圆周表面均匀磨损，延长使用寿命，销的两端用卡簧限位，防止轴向窜动刮伤缸壁。

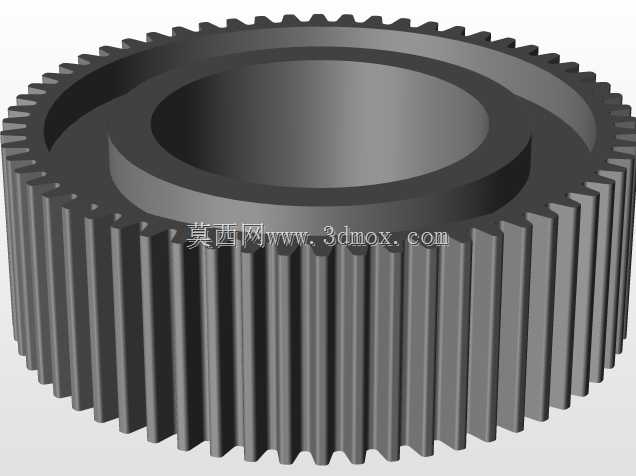

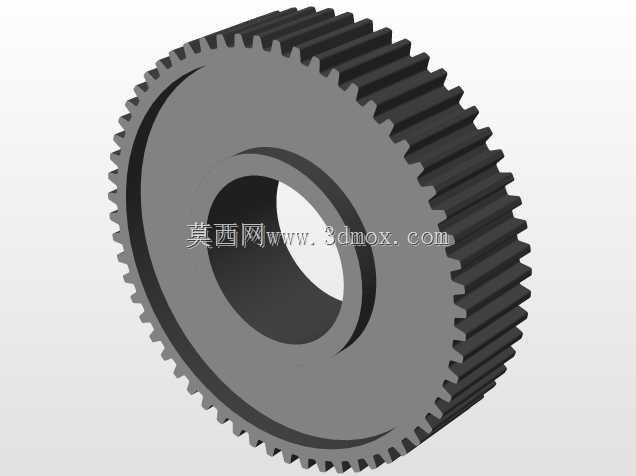

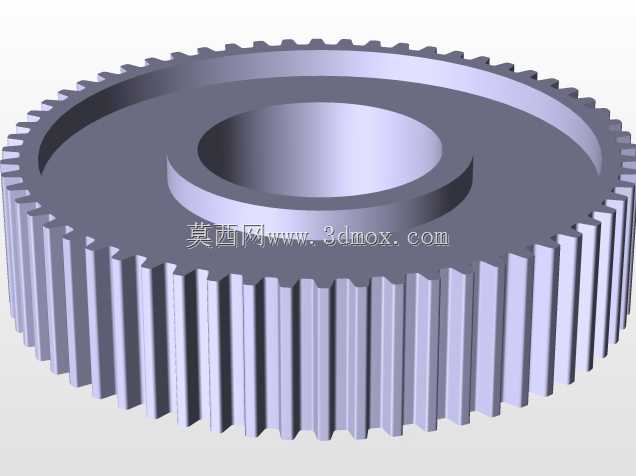

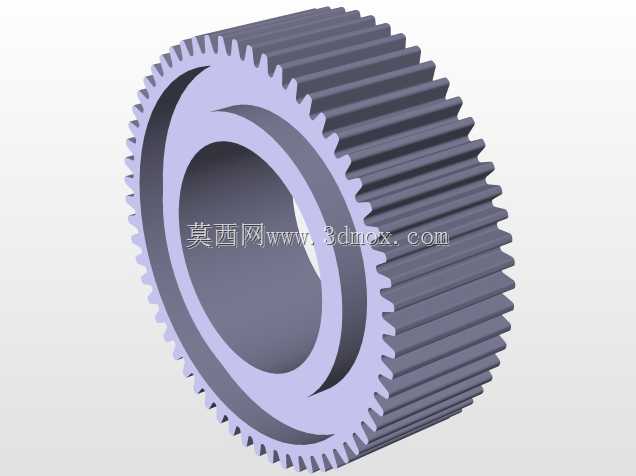

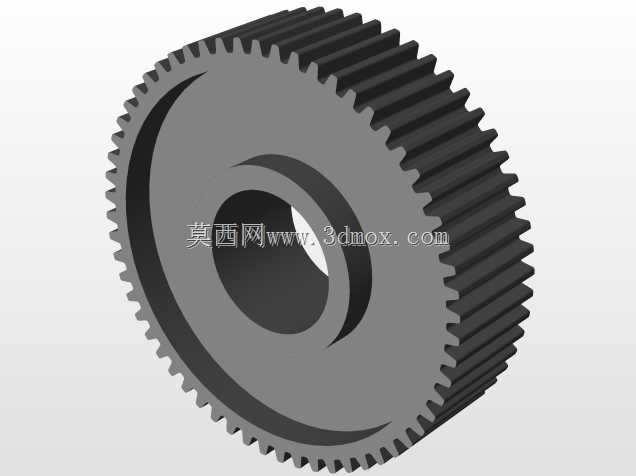

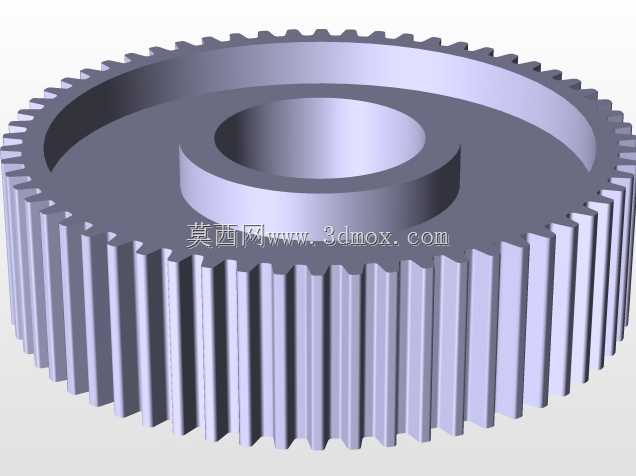

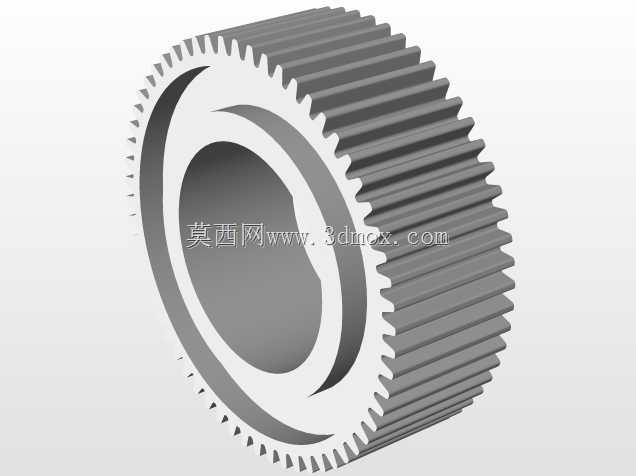

齿轮传动部分采用了直齿圆柱齿轮啮合布局，曲轴端的主动齿轮与中间轴、凸轮轴端的从动齿轮保持固定传动比，保证曲轴每旋转两周，凸轮轴旋转一周，匹配四冲程动力设备的配气时序。齿轮的模数选择需要兼顾传动扭矩与结构紧凑性，齿侧间隙预留了合理范围，既避免热胀冷缩造成齿轮卡滞，也不会因为间隙过大产生传动冲击与噪音。齿轮与轴的连接采用平键周向定位+轴肩轴向定位的方式，保证传动过程中不会出现周向打滑与轴向窜动，装配时可以通过调整轴套的厚度来控制齿轮的啮合间隙，降低装配难度。

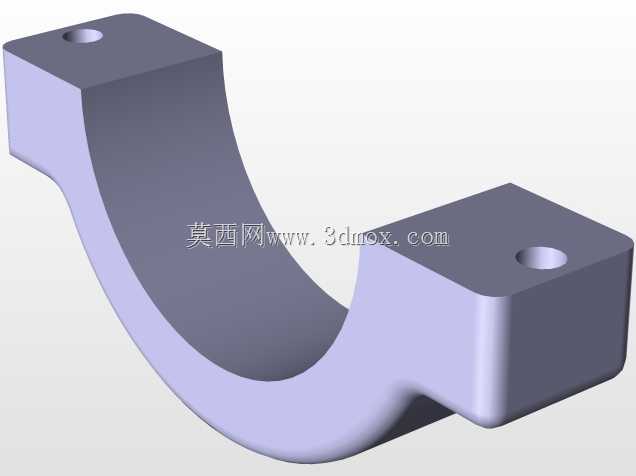

安装边界方面，这套组件的轴向安装基准为曲轴两端的轴承座安装面，径向安装基准为缸套的中心轴线，所有零件的同轴度、位置度公差都围绕这两个基准设定。活塞装入缸套时需要保证活塞环的开口位置相互错开，避免开口对齐造成燃气泄露；连杆大头的轴瓦需要与曲轴轴颈保持合理的配合间隙，保证润滑油能形成稳定的油膜，减少摩擦磨损；齿轮组安装完成后需要手动盘车检查，确认整个运动行程内没有卡滞、干涉点，齿轮啮合接触斑点符合设计要求，才能进行后续的整机装配。

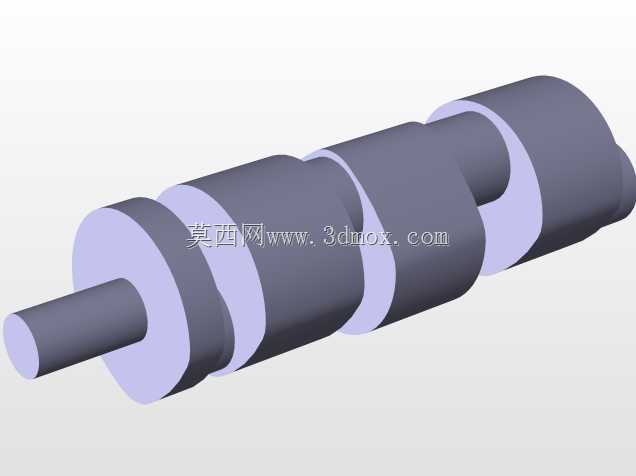

实际应用中，这类组件的设计细节会根据设备的额定转速、输出功率做针对性调整：高转速工况下会进一步降低活塞、连杆的往复质量，采用轻量化的铝合金活塞材质，齿轮做齿面修形降低啮合噪音；大扭矩工况下则会增大曲轴轴颈直径、提升连杆的结构强度，齿轮采用更高强度的合金钢材质并做表面硬化处理，保证重载下的结构可靠性。很多工程师在做同类结构设计时，容易忽略往复惯性力的平衡问题，这套组件在曲轴的平衡块设计上做了配重优化，能抵消大部分活塞连杆往复运动产生的一阶惯性力，降低设备运行时的整体振动，这也是这类成熟传动结构值得参考的设计细节。
