法兰安装式突跳型温控热开关结构

这类带法兰安装边的突跳式热开关，在家用加热类电器、小型工业温控回路里的应用占比极高，日常接触到的电热水壶、挂烫机、小型暖风机、商用咖啡机加热模组里，都能找到同结构的温控元件，核心作用是在被控温部件达到预设动作温度时快速切断回路，避免持续超温引发的器件烧毁甚至起火风险，属于被动式温度保护类的核心基础元件。

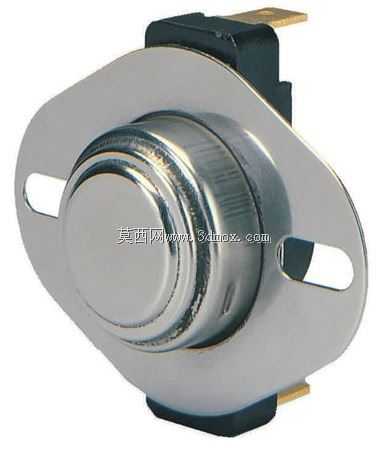

从结构设计逻辑来看，这款热开关采用双金属片作为核心感温驱动元件，前端圆形的金属凸面是感温接触面，安装时这个面需要完全贴附在被控温的金属壳体表面，保证热传导路径最短，减少温度检测的滞后误差。外围的菱形法兰安装边是整个元件的固定承载结构，两个对称的长圆孔是安装位，设计成长圆孔而非圆孔的核心考量，是给安装公差留出调整余量，不管是安装孔位的加工偏差，还是装配时的位置微调，都能通过长圆孔的余量完成适配，不需要额外做孔位修整，适配批量装配的生产节奏。

从安装边界来看，法兰边的厚度控制在0.8mm左右，安装后元件整体突出安装面的高度不到15mm，对于安装空间局促的小型加热设备来说，这个尺寸不会占用过多的腔体空间，两个接线插片从元件背部伸出，采用标准6.3mm规格的快插端子，不需要焊接，装配时直接把对应线径的插簧端子压接到位即可，能有效提升装配效率，同时避免焊接高温传导到开关内部损伤双金属片的动作特性。

功能特性上，这类突跳结构的热开关和缓动式温控器最大的区别，就是动作时的触点切换速度极快，不会出现触点缓慢分离导致的拉弧问题，能大幅提升触点的使用寿命，同时动作温度的一致性更好，同批次产品的动作温度偏差可以控制在±5℃以内，能满足大多数民用加热设备的温控精度要求。开关的复位温度通常比动作温度低20-30℃，当被控温部件温度降到复位阈值以下，双金属片会自动回弹复位，接通回路，不需要人工手动复位，适合无人值守的自动温控场景。

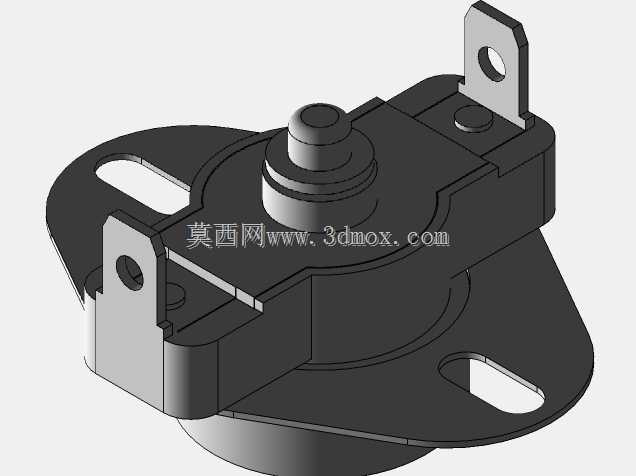

建模过程中需要重点关注几个配合面的公差设定：首先是前端感温面的平面度，这个面如果存在翘曲，安装后和被控温面之间会出现空气间隙，大幅降低热传导效率，导致温度检测不准，建模时需要给这个面标注平面度公差要求；其次是法兰安装面和感温面的平行度，如果两个面平行度超差，锁紧安装螺丝后会导致开关壳体受力变形，轻则影响内部双金属片的动作精度，重则导致触点卡滞无法正常通断；另外背部的两个插片位置度也需要严格控制，保证和设备内部的接线端子对位准确，不会出现插装歪斜导致的接触不良问题。

实际选型应用时，除了确认动作温度、额定电流电压参数外，还要重点核对安装孔的中心距，这款开关的两个安装长圆孔中心距为28mm，是行业内通用的安装尺寸，能适配绝大多数同规格的安装位，不需要额外修改设备的安装支架结构。另外需要注意，这类开关属于接触式感温元件，安装时需要在感温面和被控温面之间涂抹薄薄一层导热硅脂，填充微观层面的空气间隙，进一步提升热传导效率，减少温度检测的滞后量，保证温控动作的及时性。

从结构可靠性角度来说，开关的金属外壳采用镀镍处理，既具备一定的防锈能力，也能在潮湿的使用环境下避免外壳锈蚀影响热传导性能，内部的触点采用银合金材质，能承受频繁的通断冲击，额定负载下的通断寿命可以达到万次以上，满足家电类产品的全生命周期使用要求。建模时还原的外壳滚边结构，是整个开关的密封压合位置，这个结构把内部的双金属片、触点组件、弹簧结构完全封装在金属外壳内部，既可以避免外界的灰尘、水汽进入内部影响触点接触性能，也能防止内部元件受外力磕碰出现位移，保证动作参数的长期稳定性。
