戴森吸尘器旋风除尘过滤总成结构

在民用清洁设备与小型工业除尘场景中，旋风分离式过滤结构是无耗材吸尘设备的核心功能部件，这套结构参考戴森真空吸尘器的过滤总成逻辑设计，核心作用是在吸尘气流路径中完成气固两相分离，避免大颗粒粉尘直接堵塞后端过滤材料，同时维持稳定的吸尘负压。从实际应用场景来看，这类结构既可以适配家用手持吸尘器的尘气分离段，也可经过尺寸缩放后用于小型桌面除尘设备、焊烟局部收集装置的前置分离单元，相比传统滤网拦截式结构，旋风分离段可以提前滤除80%以上的大粒径固体杂质，大幅降低后端HEPA滤网的容尘负荷，延长滤网更换周期。

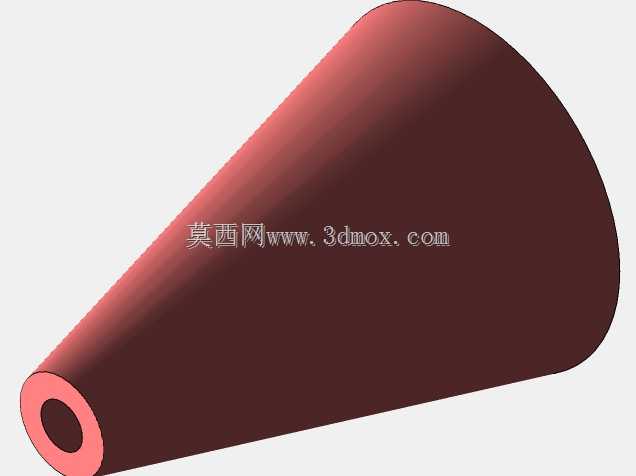

从功能特性上看，这套结构采用多锥旋风组合布局，进气段采用切向进风设计，含尘气流从侧方入口进入旋风腔后，会沿腔体内壁形成高速旋转的涡流场，在离心力作用下，密度远大于空气的固体颗粒会被甩向腔壁，沿壁面滑落至下方集尘腔，而经过初步分离的洁净气流会从中心排气通道向上导出，进入下一级过滤单元。结构设计上特意将旋风腔的锥段做了渐缩处理，越靠近排尘口位置锥径越小，能够持续维持气流旋转速度，避免锥段下部气流紊流导致已分离的粉尘被二次卷吸带出，同时中心排气口的插入深度经过反复校核，刚好位于旋风腔负压稳定区，既不会过深导致下部沉积粉尘被吸出，也不会过浅导致短路流直接带走未分离的含尘气流。

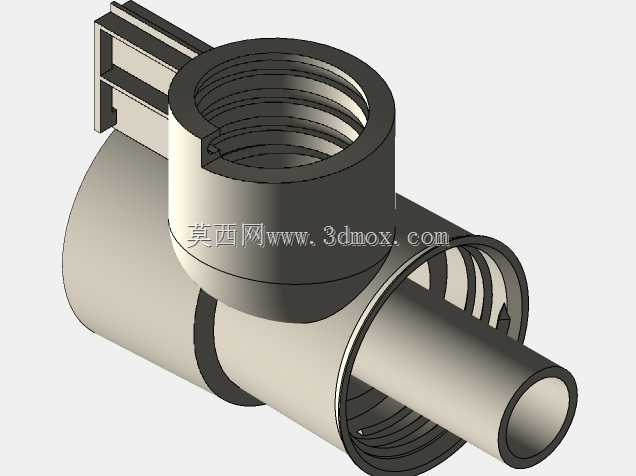

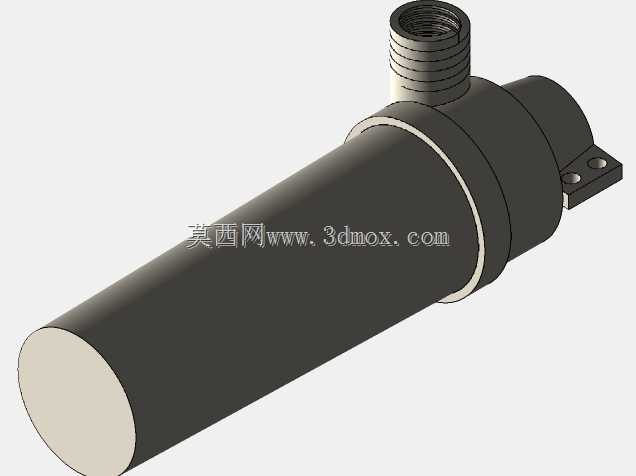

从安装边界与尺寸适配角度看，这套结构的进气接口采用标准圆管接口，可直接对接吸尘设备的吸风管道，接口外径匹配常规手持吸尘器的32mm通用吸尘管尺寸，安装时仅需在进气侧设置密封胶圈槽，通过卡接方式即可与上游风道固定，无需额外紧固件。下方集尘腔采用可拆卸式卡扣连接，日常清理积尘时可直接按下卡扣取下集尘腔倾倒，倾倒过程中旋风分离段无需拆卸，避免内部结构积尘散落造成二次污染。结构的整体外形轮廓为不规则矩形布局，可完全嵌入手持吸尘器的主机手柄与尘杯之间的安装空间，横向最大尺寸不超过120mm，纵向高度控制在180mm以内，不会额外增加设备的握持负担，同时外壁设置有均匀分布的加强筋，既可以提升薄壁塑料件的结构强度，避免高速气流长期冲刷导致腔体变形，也能在注塑生产时减少塑件缩痕，提升成品外观精度。

设计过程中特意对气流路径做了导流优化，在进气口位置设置了弧形导流板，引导进入腔体的气流沿预设方向形成稳定旋流，避免进气直冲腔体中心导致旋流场紊乱，同时相邻旋风单元之间设置了分隔导流壁，避免不同腔体之间的气流互相干扰，保证每个旋风锥都能维持稳定的分离效率。针对不同粒径的粉尘分离需求，这套结构采用两级旋风布局，第一级大直径旋风腔负责分离毛发、纸屑、大颗粒灰尘等大尺寸杂质，第二级多组小直径旋风锥负责分离粒径在10μm以上的细粉尘，通过两级分离的配合，整体除尘效率可以稳定维持在95%以上，即使在吸入大量细粉煤灰、滑石粉等细颗粒物料时，也能保证分离效果不会出现明显衰减。

从实际使用的工况适配来看，这套结构的内壁做了光滑圆弧过渡，没有直角死角，粉尘沿壁面滑落时不会出现积尘搭桥的问题，即使是带有一定湿度的粉尘，也能顺利滑落至集尘腔，不会粘附在腔壁上造成气流通道堵塞。排气出口的位置设置在结构顶部，可直接对接后端的电机进风口，气流路径全程没有突然变径的位置，整体风阻控制在较低水平，不会导致吸尘电机的负载过高，能够在保证分离效率的前提下维持设备的最大吸尘功率。安装时需要注意，旋风腔的安装垂直度偏差不能超过2°，否则会导致旋流场偏移，降低分离效率，同时集尘腔与旋风段的连接位置必须保证密封，若出现漏风问题，会导致下部负压失衡，已分离的粉尘会被反向吸入排气通道，出现排风带尘的问题。
