车辆维修通风用多卡位支撑过滤架

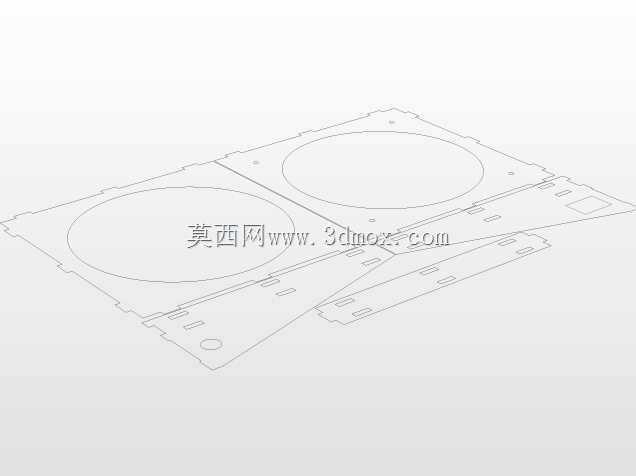

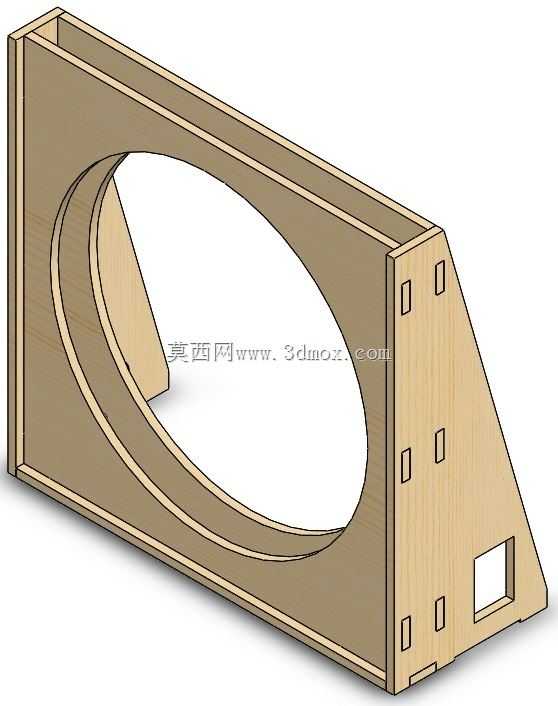

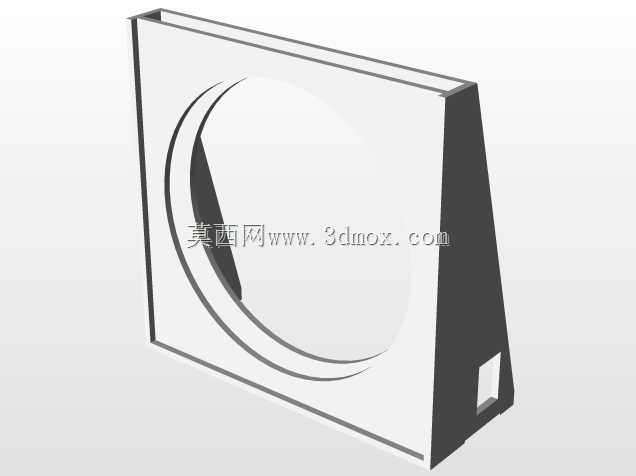

在户外车辆维修作业场景中，尤其是开阔多尘的作业区域，通风过滤装置的支撑结构往往需要兼顾安装便捷性、结构强度与适配性，这款多卡位支撑过滤架正是针对这类工况设计的实用构件。日常在达埃斯坦霍区这类多风沙的户外维修点位作业时，维修工位的通风系统进风端很容易被大颗粒沙尘、草屑裹挟堵塞，普通的过滤架要么采用金属焊接结构重量大，转场搬运费力，要么卡位设计单一，无法适配不同厚度的过滤棉与不同管径的通风管路，这款构件采用中密度纤维板作为加工基材，通过激光切割工艺完成所有板件的轮廓加工，板厚统一为3毫米，既保证了整体结构的轻量化，单套构件重量不足一公斤，单人即可完成搬运与快速组装，又能通过板件之间的插接卡位实现无胶无钉装配，不需要额外的紧固件，现场组装耗时不超过两分钟，非常适合流动维修班组的随队转场使用。从结构设计逻辑来看，整体采用直角三角形的支撑构型，垂直立板作为主要的受力承载面，斜向支撑板分散垂直方向的载荷，底部水平板贴合安装基面保证放置稳定性，垂直立板上开设的大直径圆形开孔是过滤介质的主要安装位，开孔边缘做了双层叠边的加强结构，避免纤维板在长期受力或者受潮后出现边缘变形，保证过滤棉安装后不会出现缝隙漏尘的问题。立板与斜板、底板连接的位置，设计了多组矩形插接卡位，不同位置的卡位对应不同的安装角度调整需求，当维修工位需要调整通风进风的仰角时，可以通过选择不同的卡位组合，实现支撑角度在15度到45度之间的三档调节，适配不同高度的维修作业面通风需求。斜板下端预留的小方形开孔，是用于穿设通风管路的固定扎带，当过滤架对接柔性通风管时，可以通过扎带穿过该开孔将管路牢牢绑定在架体上，避免作业过程中管路受风压拉扯脱落。在安装边界的设计上，整体架体的底部轮廓做了切角处理，避免在不平整的沙土地面放置时出现硌垫晃动的问题，所有板件的插接卡位都做了0.1毫米的公差预留，既保证插接时的顺畅度，不会因为纤维板的切割毛刺出现卡滞，又能保证组装后板件之间没有明显旷量，架体整体晃动间隙小于0.2毫米，满足通风设备运行时的稳定性要求。不同于常规的金属过滤支架，这款纤维板材质的架体在户外临时维修场景下，即使出现磕碰损坏，也可以通过现场替换单块板件快速修复，不需要携带焊接设备，维修成本极低，同时纤维板的表面不会像金属件一样在高温暴晒后出现发烫的问题，作业人员调整架体位置时不需要佩戴防护手套，操作更便捷。在实际使用过程中，该架体除了支撑过滤介质之外，还可以在斜板的平面位置临时放置小型维修工具，比如螺丝刀、扎带卷等常用配件，相当于附带了小型临时置物的功能，不需要额外在维修工位旁设置小置物台，进一步压缩了临时维修工位的占地空间。针对通风过滤的实际需求，圆形安装位可以适配直径在300毫米到320毫米之间的常规过滤棉、初效过滤网，覆盖了普通车辆维修工位通风系统的常用过滤尺寸，不需要额外定制过滤配件，耗材采购通用性强。架体所有外露的边缘都做了倒角处理，避免纤维板切割后的锋利毛边划伤作业人员或者刮破通风软管，细节处贴合维修现场的安全操作要求。在结构强度验证层面，3毫米厚的中密度纤维板通过三角形支撑构型的力传导设计，整体可以承受5公斤的垂直载荷，完全满足过滤介质、通风管路端头的重量承载需求，即使在户外遇到六级左右的阵风，架体也不会出现倾翻，因为三角形的支撑构型本身就具备优异的抗侧倾能力，加上底部与地面的接触面积经过优化，重心落在支撑面的中心区域，抗风稳定性优于普通的L型直角支架。
