德尔福Metri-pack150汽车连接器结构设计

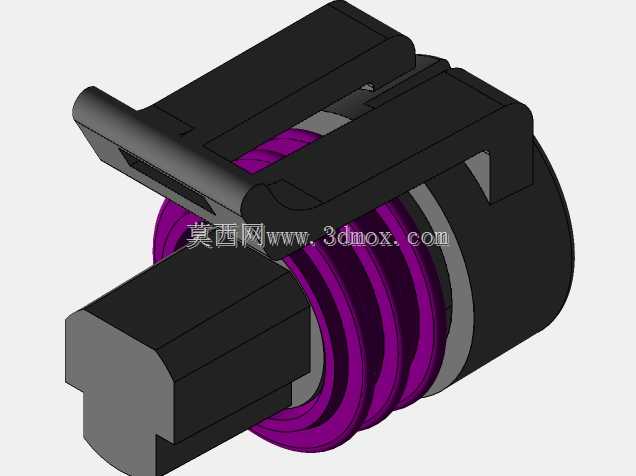

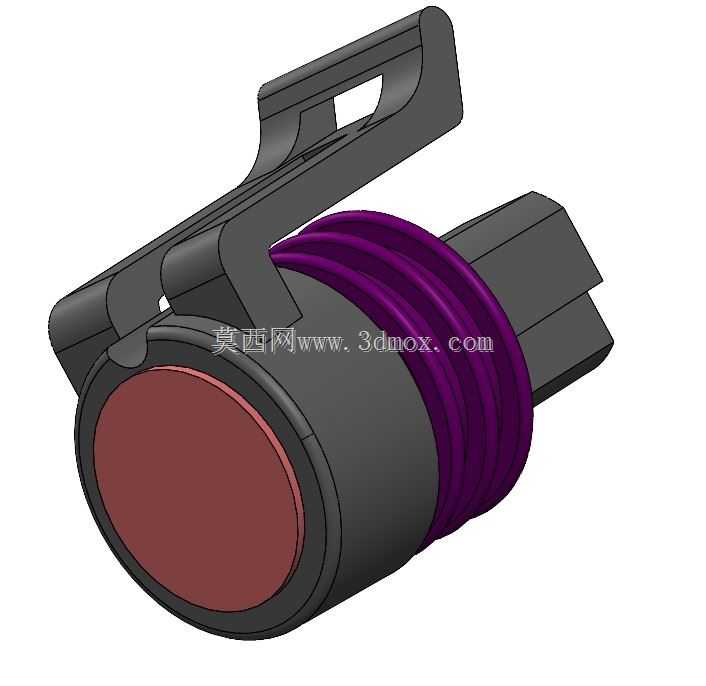

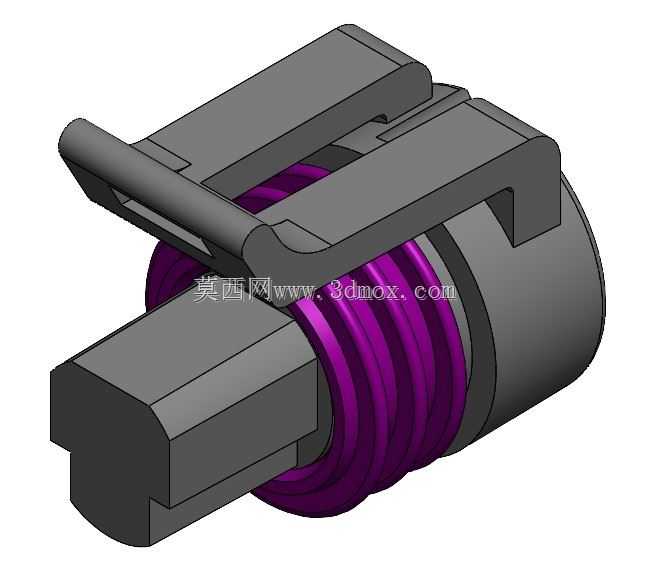

这款接插件的设计首先围绕车载电气连接的核心痛点展开，车载工况下的振动、温变、液体飞溅是所有车载连接件必须直面的问题，Metri-pack150系列作为德尔福安波福的成熟车载连接方案，在结构上做了多重针对性设计。首先看锁止结构，顶部的悬臂式卡扣是车载快插连接器的典型设计，卡扣的悬臂长度、卡接斜面角度都经过匹配计算，装配时卡扣沿对接端的卡槽滑入，到位后发出清晰的卡接反馈，不需要额外紧固件就能实现轴向锁止，在整车振动工况下，卡扣的倒钩结构能提供足够的保持力，避免车辆行驶过程中接插件松脱导致的电气断路故障。接插件中部的紫色密封环是径向密封结构，采用耐油耐温的橡胶材质，密封环的多道环形唇口设计，在对接后会被挤压在公母接插件的配合面之间，形成多道密封屏障，能阻挡发动机舱内的油污、水汽、灰尘进入接插件内部的接触腔，避免插针氧化、接触电阻升高的问题，满足车载环境下IP67级别的密封要求，适配发动机舱、底盘等外露区域的线束连接需求。插合端的方型壳体做了防呆设计，壳体的不对称轮廓能避免装配时插反，防止插针被顶弯、内部接触件错位损坏，装配时只有方向对齐才能顺利插入，降低产线装配的出错率。尾部的线束端做了阶梯式的密封配合结构，用来和线束的橡胶护套配合，实现线束出线位置的密封，同时尾部的壳体加强筋能分散线束摆动带来的应力，避免线束在接插件根部反复弯折导致的线芯断裂，这一点在车门、发动机舱盖等活动部位的线束布置中尤为重要，车辆长期使用过程中线束会随部件开合反复摆动，应力分散结构能大幅提升线束连接的疲劳寿命。从安装边界来看，这款150系列连接器属于中小电流规格的车载接插件，适配线径范围覆盖车载常用的信号传输与小功率供电线径，整体外形紧凑，卡扣的操作空间只需要预留顶部手指按压的位置即可，不需要额外的工具就能完成插拔，售后维修时不需要专用工具就能快速拆解更换。在实际整车应用中，这类连接器常被用在传感器连接、车灯线束连接、发动机周边附件的电气连接场景，比如进气压力传感器、水温传感器、雾灯线束等位置，稳定的锁止与密封性能能覆盖乘用车从-40℃到125℃的工作温区，橡胶密封件的材质耐老化性能满足整车十年以上的使用寿命要求。建模过程中需要重点关注卡扣的悬臂厚度与倒角，实际生产中卡扣的根部圆角直接影响其疲劳寿命，圆角过小会导致反复插拔后卡扣根部断裂，密封环的槽位尺寸需要和橡胶件的压缩比匹配，压缩量过小会导致密封失效，压缩量过大则会增加插拔力，同时加速橡胶件的永久变形。接插件内部的插针固定腔做了定位筋设计，插针装入后不会在腔体内晃动，保证公母插针对接时的同轴度，避免插针偏斜导致的接触不良。壳体外部的加强筋沿轴向布置，既提升了壳体的结构强度，避免装配时壳体受力开裂，也不会额外增加过多的安装占用空间，在密集布置的车载线束中，紧凑的外形尺寸能降低线束布置的空间压力，方便线束在狭小的车内空间里走线固定。
