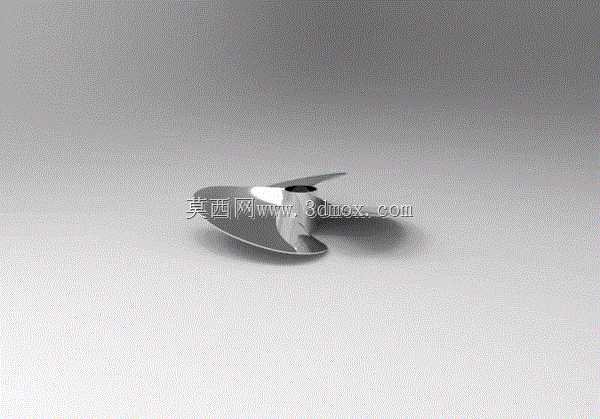

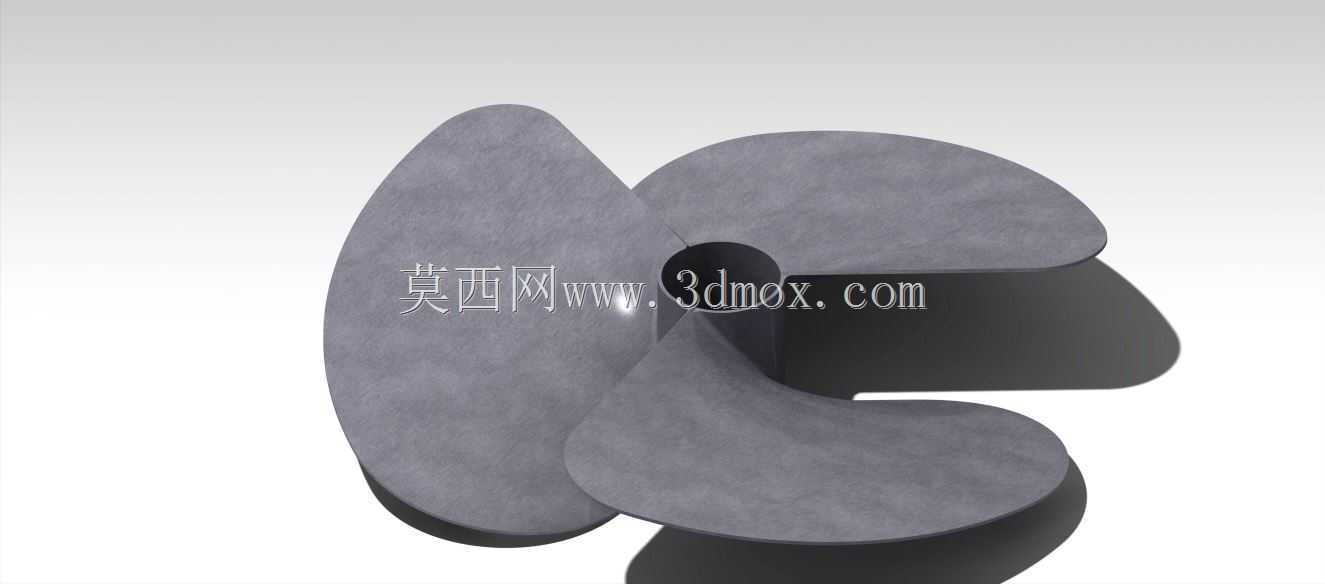

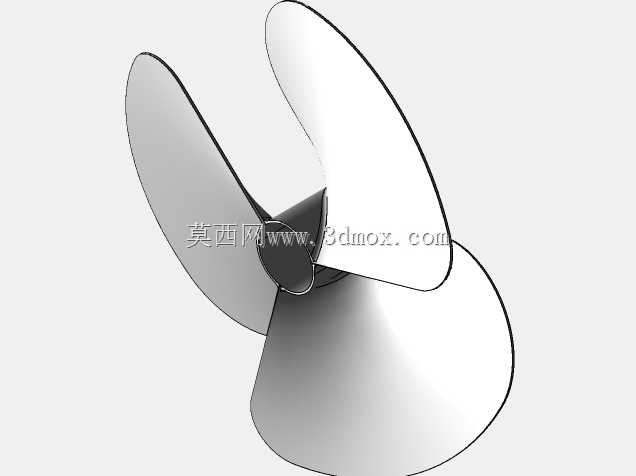

船用动力推进三叶螺旋桨结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:324259
  • 船用动力推进三叶螺旋桨结构设计
  • 船用动力推进三叶螺旋桨结构设计
  • 船用动力推进三叶螺旋桨结构设计
  • 船用动力推进三叶螺旋桨结构设计

在小型内河作业艇、休闲摩托艇以及舷外机配套的动力系统里,螺旋桨是直接把发动机输出的旋转扭矩转化为船体推进力的核心执行部件,它的曲面精度、叶形分布直接决定了动力转化效率、航行时的振动水平以及不同工况下的推力表现。做这个螺旋桨的结构设计时,首先要匹配对应舷外机的输出轴安装尺寸,桨毂中心的锥孔与键槽结构要和输出轴的配合公差保持一致,保证大扭矩输出时不会出现打滑、松脱的问题,桨毂的轴向长度要覆盖输出轴的配合段,同时预留锁紧螺母的安装空间,避免运行过程中桨叶受水流反作用力出现轴向窜动。

从叶形设计的角度来说,三叶结构的选型是兼顾推进效率与动平衡稳定性的折中方案,相比两叶桨,三叶桨在相同转速下的推力输出更平顺,高速航行时不容易出现叶频共振带来的船体抖动,相比四叶桨,它的转动惯量更小,发动机加速响应更快,更适配小型动力艇的使用场景。每一片叶片的曲面都是从桨毂根部到叶梢逐步变化螺距的,根部的截面厚度更大,用来承担扭矩传递过程中的弯曲应力,避免水流冲击下出现叶片根部断裂的问题,叶梢部分的厚度做减薄处理,降低高速旋转时的叶梢涡流损失,提升整体推进效率。叶片的导边做了圆弧过渡处理,减少水中杂物撞击时的应力集中,随边的型线按照流体流线修型,降低水流脱离叶片表面时的紊流噪声。

实际安装边界上,要考虑螺旋桨旋转时的叶梢与船体艉板、舵叶之间的安全间隙,间隙过小容易在船体变形或者舵叶打满角度时出现碰撞打桨的问题,间隙过大则会导致水流到舵叶的流速降低,影响舵效。设计时还要匹配对应发动机的额定转速区间,螺距的选择要保证发动机在额定油门下能达到最佳输出转速区间,避免出现螺距过大导致发动机负载过高闷车、或者螺距过小导致发动机超转磨损的问题。

从应用场景的适配性来说,这类螺旋桨不仅可以用在小型民用船舶上,也可以适配部分水下作业机器人的推进单元,只是不同场景下的叶片曲面参数、桨毂安装尺寸会做对应调整。做三维建模的时候,要先通过曲面放样构建单张叶片的光滑曲面,保证曲面的G2连续,避免出现曲面折角导致的应力集中,再通过圆周阵列生成三个均匀分布的叶片,阵列时要严格保证每片叶片的角度偏差在允许范围内,不然做动平衡的时候会需要额外去除较多材料,影响叶片本身的结构强度。桨毂部分和叶片的过渡区域要做圆角融合处理,这个位置是应力集中的高发区,圆角半径不能过小,不然长期受交变水流冲击力的作用,容易在过渡位置产生疲劳裂纹。

实际使用过程中,螺旋桨长期处于水下复杂工况,会接触泥沙、漂浮杂物,所以叶片的型线设计还要考虑一定的抗冲击性能,叶根位置的厚度梯度要平缓过渡,不能出现截面突变。另外,螺旋桨的静平衡、动平衡校验是设计中不能忽略的环节,建模时就要保证三个叶片的质量分布均匀,重心落在旋转轴线上,不然高速旋转时产生的离心力会带动整个艉轴系统振动,加速轴系密封件、轴承的磨损,严重时甚至会导致发动机输出端的轴承损坏。在做结构校核的时候,要重点验算叶片根部在最大推力工况下的弯曲应力、扭转应力,保证材料的许用应力能覆盖最大负载下的受力,同时预留足够的安全系数,应对航行中可能出现的杂物撞击、突然加减速带来的冲击负载。
