酒红色曲面牛仔帽造型结构设计

　　日常做曲面类产品建模练习时，这类牛仔帽造型是很典型的自由曲面训练载体，很多刚接触高阶曲面命令的工程师，都会拿类似的造型练手，因为它既没有复杂的装配约束，又能把G2连续、曲率梳调整、曲面增厚这些核心操作练到位。先从实际应用场景说，这类帽型的三维数模，一方面可以作为文创周边、服饰陈列道具的加工依据，比如商场橱窗里的装饰帽摆件、主题乐园的周边衍生品打样，都需要先拿到精准的曲面数模才能走后续的吸塑、注塑或者3D打印流程；另一方面，它也是逆向建模教学里常用的案例，因为帽檐的不规则翻边、帽顶的弧度过渡，刚好能覆盖点云拟合、曲面重构的大部分常用操作。

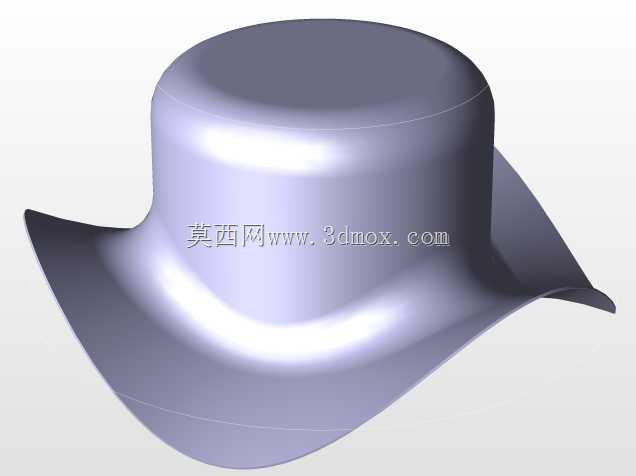

　　从功能特性来看，这个造型还原了经典牛仔帽的核心结构：帽顶做了微弧的收顶处理，不是生硬的直筒结构，戴在头上时能和头顶的自然弧度贴合，不会出现局部硌压的问题；帽檐采用了不对称的翻边设计，前后檐的下弯角度、左右檐的上翘弧度都做了差异化处理，实际使用时既能遮挡正面斜射的阳光，侧面上翘的部分也不会遮挡视线，这和普通平檐帽、统一弧度的礼帽有很明显的结构区别。做这个造型的设计思路时，不能一开始就直接拉整体曲面，得先拆分结构边界：先确定帽围的基准环线，也就是和头部接触的那个闭合轮廓，这个尺寸要参考成人头围的通用参数，常规做展示用途的话，帽围内圈直径控制在18-20厘米区间，能适配大部分陈列头模的尺寸，要是做实际可佩戴的款式，还要根据不同尺码调整内圈的缩放比例，同时预留出面衬、包边的安装厚度，一般增厚量控制在2-3毫米就足够，太薄的话加工出来容易变形，太厚会显得整体造型笨重。

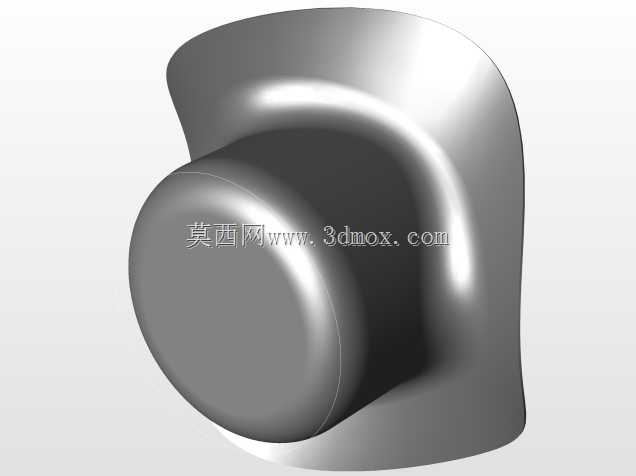

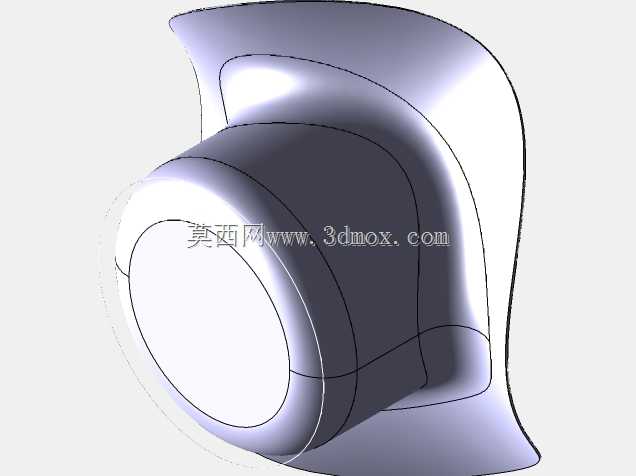

　　画基准线的时候，要先在三个基准面上分别画出帽顶最高点、帽檐最外点、帽围基准点的控制样条，注意帽檐四个方向的外伸尺寸不要做的完全一致：前檐外伸长度比后檐多1.5厘米左右，左右檐的上翘高度比前后檐高2厘米，这样出来的造型才符合传统牛仔帽的视觉比例，不会显得呆板。生成主曲面的时候，优先用网格曲面命令，把各个方向的控制样条串连起来，这时候要随时检查曲率梳的变化，帽身和帽檐衔接的位置不能出现曲率突变，不然渲染或者加工的时候会出现明显的折痕。曲面生成之后不要直接增厚，先做曲面的偏差分析，把各个位置的法向方向统一，避免增厚的时候出现局部自相交的问题，尤其是帽檐翻边的位置，曲率变化比较大，要是曲面质量不够，增厚时很容易报错，这时候就要回去调整对应位置的控制样条的极点，把局部曲率变化放缓。

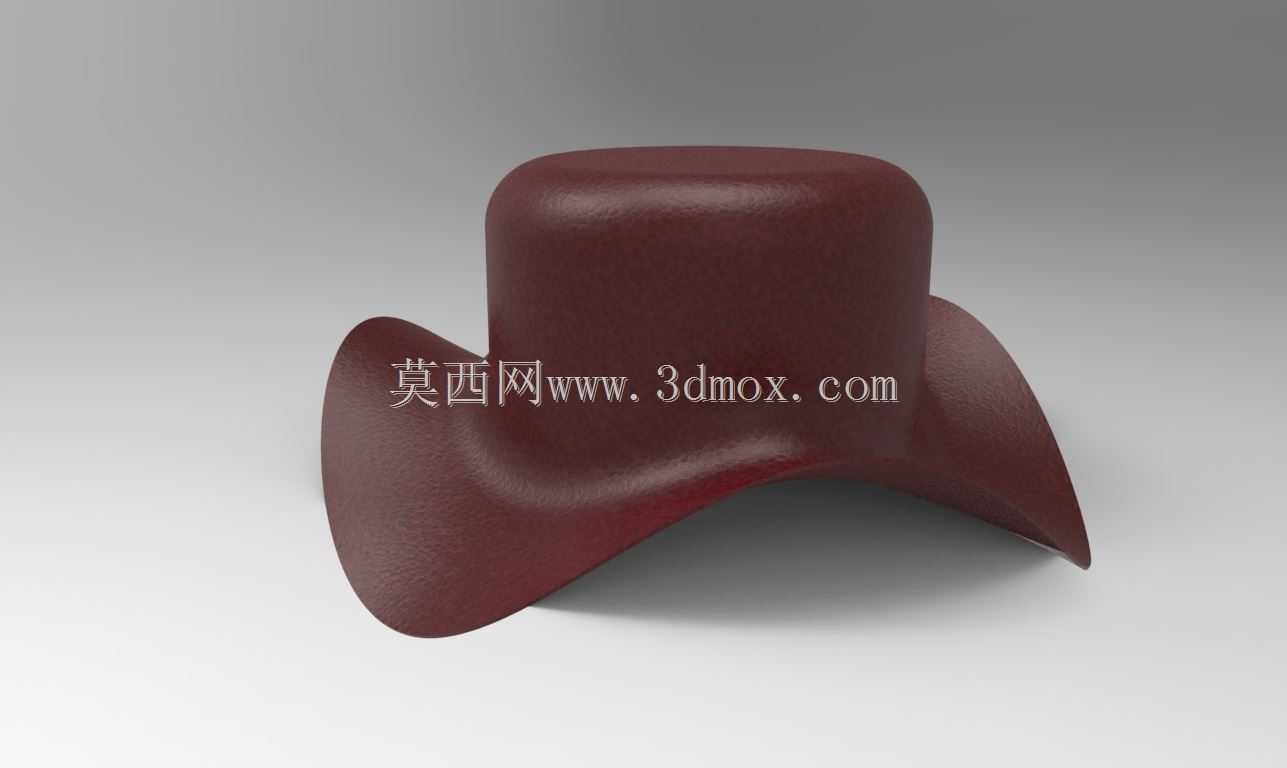

　　要是后续要做实际加工的话，还要考虑安装边界的问题：如果是做注塑款的塑料装饰帽，要在帽围内圈做一圈1毫米宽的定位止口，方便后续和内衬的固定圈装配；如果是做毛绒、布艺材质的实物，要在数模上把各个裁片的分割线做出来，沿着曲面的UV方向拆分裁片，保证下料的时候布料的拉伸方向和曲面延展方向匹配，做出来的成品才不会出现褶皱。另外，这个造型的表面是做了类皮革的纹理处理，建模的时候不用把纹理做在实体面上，只需要把整体曲面做顺滑，后续渲染或者加工的时候通过纹理贴图、蚀纹处理来实现表面质感就行，不然会把数模弄的过于冗杂，影响后续的操作流畅度。

　　很多新手做这类曲面造型的时候，容易犯的错误就是把帽檐做的完全对称，或者帽顶的弧度做的太尖，出来的效果很生硬，其实多观察实物的比例就会发现，真实的牛仔帽各个位置的弧度都是有细微差别的，没有完全对称的结构，建模的时候不用刻意追求参数上的完全对称，只要整体视觉比例协调，曲面过渡顺滑，就达到设计要求了。另外，做这类自由曲面产品的时候，不要一开始就纠结细节，先把大的轮廓面搭出来，确认整体比例没问题之后，再去调整局部的弧度细节，比如帽檐的翻边角度、帽顶的圆润度，这样能节省很多反复调整的时间。
