乘用车铝合金轮毂轮缘结构设计方案

　　轮缘作为车轮轮辋的核心组成部分，直接承担着固定轮胎胎圈、传递行驶载荷、抵御侧向冲击的关键作用，在乘用车、运动型赛车的行驶系统中属于不可替代的安全结构件。日常行驶过程中，轮缘需要持续承受轮胎充气压力带来的周向张紧力，车辆过弯时还要传递侧向附着力带来的横向载荷，经过颠簸路面、路肩冲击时，轮缘的结构强度直接决定了轮胎是否会发生脱圈、轮辋是否会出现塑性变形，是车轮结构设计中需要重点校核的部位。

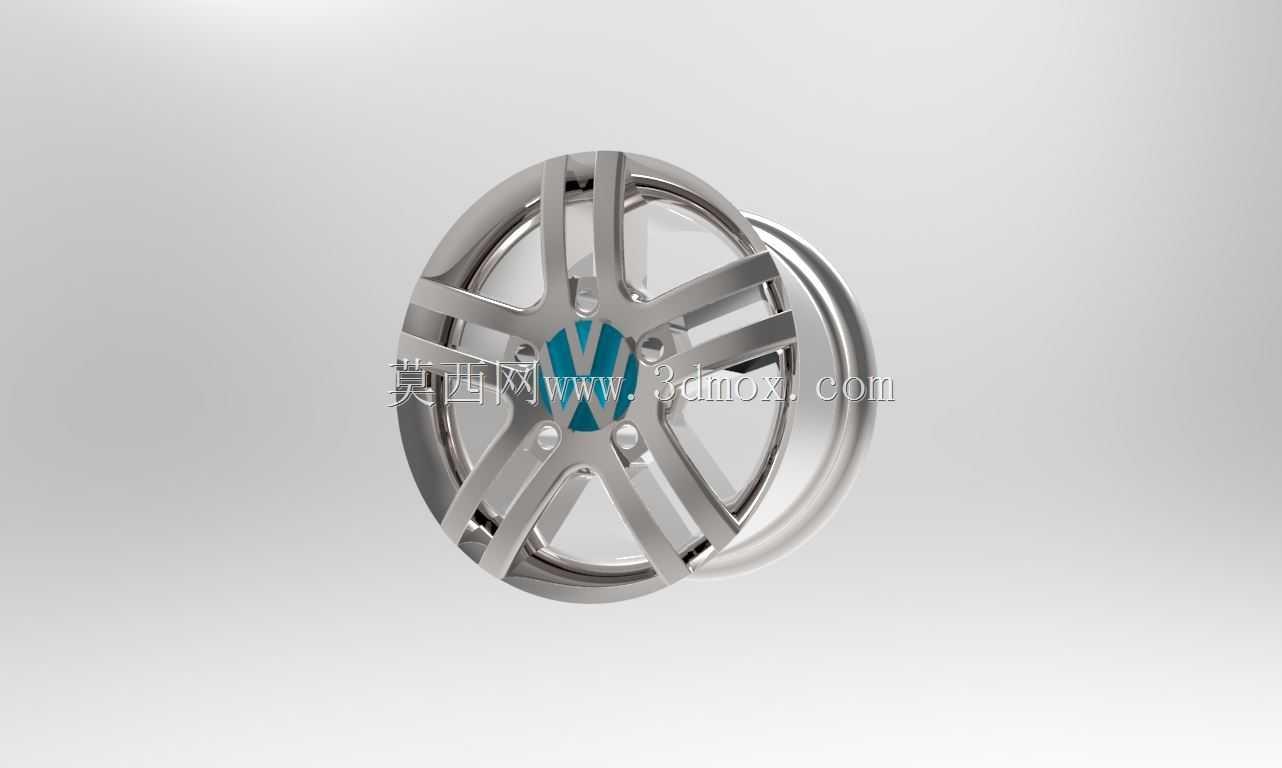

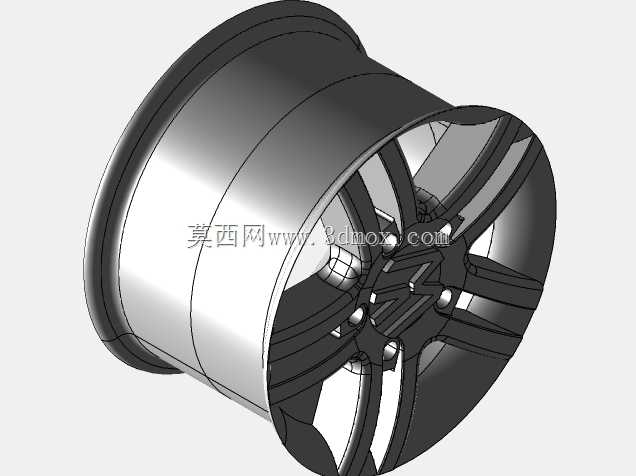

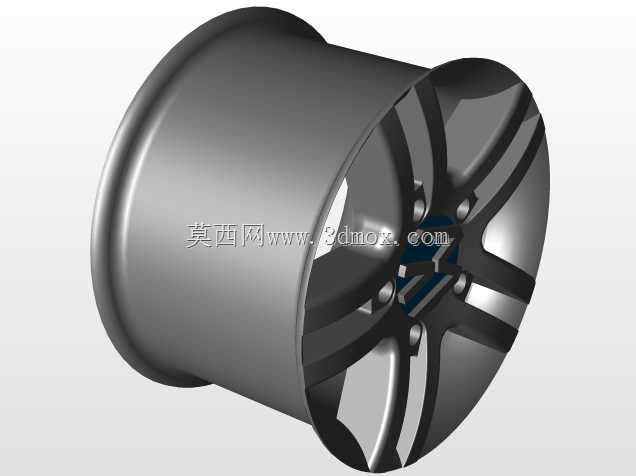

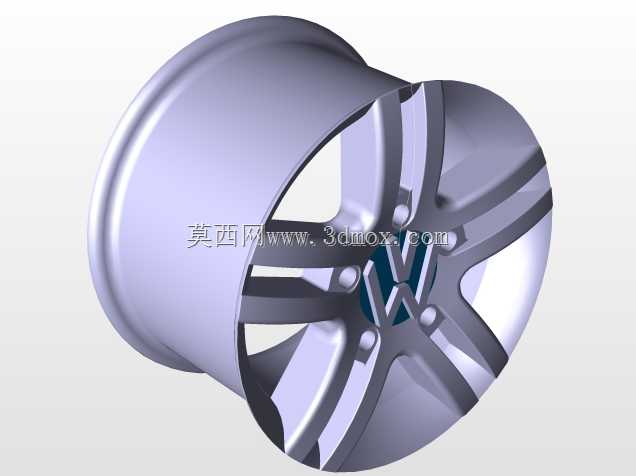

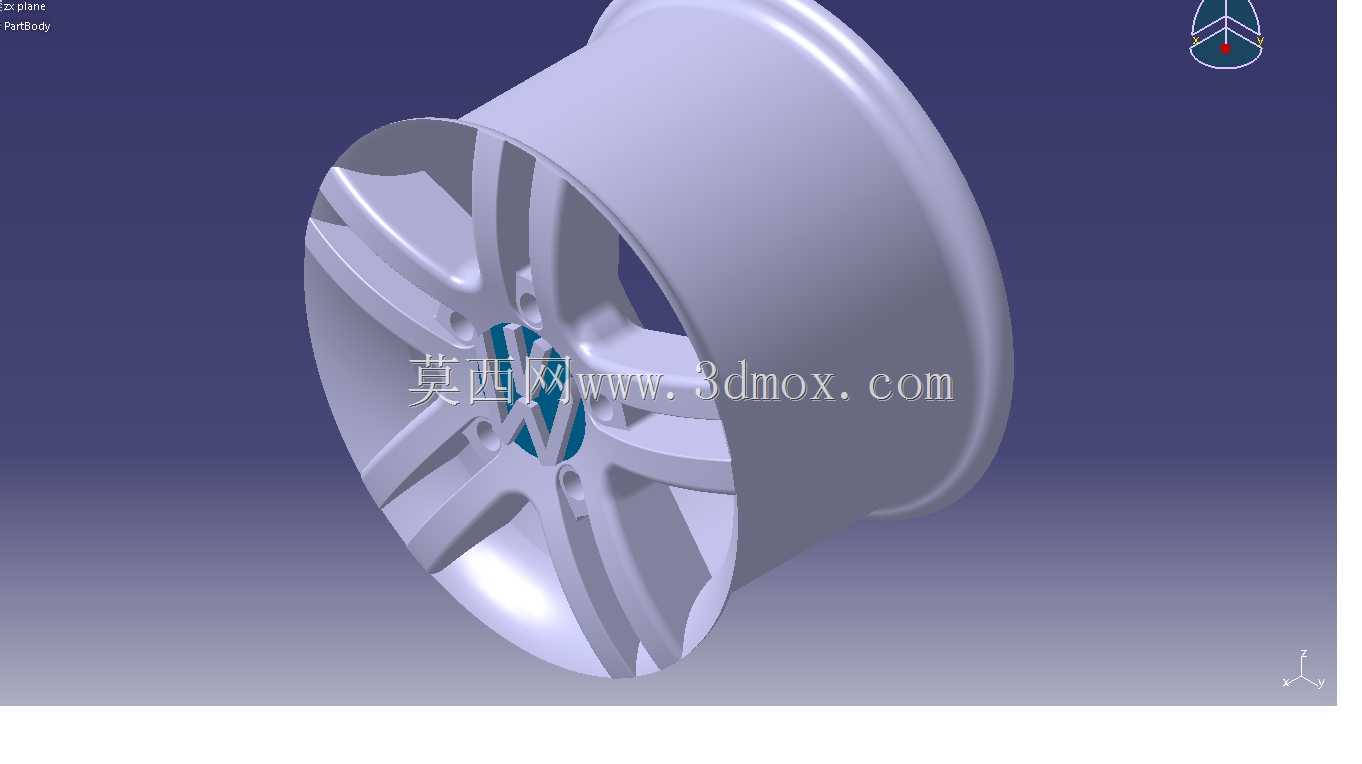

　　从设计思路来看，这款轮缘采用了多辐条一体式铝合金铸造结构，辐条与轮缘的过渡位置做了大圆弧平滑处理，避免应力集中导致的疲劳开裂。轮缘的径向截面采用了标准的深槽轮辋轮廓，贴合乘用车无内胎轮胎的胎圈配合尺寸，胎圈座位置设计了15度的倾斜锥面，能够在轮胎充气时自动对中，保证胎圈与轮辋的紧密贴合，防止高速行驶时轮胎出现周向滑移。轮缘的外侧边缘做了卷边强化处理，相比直角边缘结构，卷边结构能够提升30%以上的侧向抗冲击能力，在车辆意外蹭到路肩时，能够分散冲击力，避免轮缘出现崩缺变形。

　　在安装边界方面，这款轮缘匹配的轮辋直径适配常见的17寸乘用车轮胎，轮缘的轴向宽度对应标准J值轮辋的胎圈间距，中心孔位置的安装面设计了平整的贴合面，与轮毂轴头的配合公差控制在H7级别，保证车轮旋转时的动平衡精度。轮缘与辐条连接的位置预留了气门嘴安装孔位，孔位边缘做了倒角处理，避免安装气门嘴时割伤橡胶密封件。考虑到赛车场景的使用需求，轮缘的内侧做了轻量化的减薄处理，在保证结构强度的前提下降低了旋转惯量，能够提升车辆的加速响应速度，同时减薄位置的壁厚经过有限元校核，在承受1.2倍额定载荷的冲击试验下不会出现裂纹。

　　实际应用场景中，这款轮缘结构既可以用于普通家用乘用车的原厂配套车轮，也可以用于改装车、场地赛车的竞技型轮毂。日常城市道路行驶时，轮缘的光滑外轮廓能够减少行驶过程中的风阻，铝合金材质的导热性能优于钢制轮辋，能够更快带走轮胎与制动系统产生的热量，降低高速行驶时的轮胎爆胎风险。在场地赛车的激烈驾驶场景下，轮缘的强化卷边结构能够承受大侧向加速度下的轮胎侧偏力，即使在高速过弯时轮胎出现较大形变，胎圈也能牢牢卡在轮缘的限位凸台位置，不会出现脱圈漏气的故障。

　　结构设计过程中，轮缘的形位公差控制是重点，胎圈座的径向圆跳动公差需要控制在0.3mm以内，端面圆跳动公差控制在0.2mm以内，否则会导致车辆高速行驶时出现方向盘抖动的问题。轮缘的表面采用了抛光镀铬处理，既提升了外观质感，也能在表面形成一层致密的氧化层，防止冬季融雪盐、路面污水对铝合金材质的腐蚀，延长车轮的使用寿命。针对不同的使用场景，轮缘的壁厚可以做针对性调整，家用场景下适当增加壁厚提升耐用性，竞技场景下在应力集中位置做加强筋设计，非受力位置做镂空处理实现轻量化，平衡强度与重量的需求。
