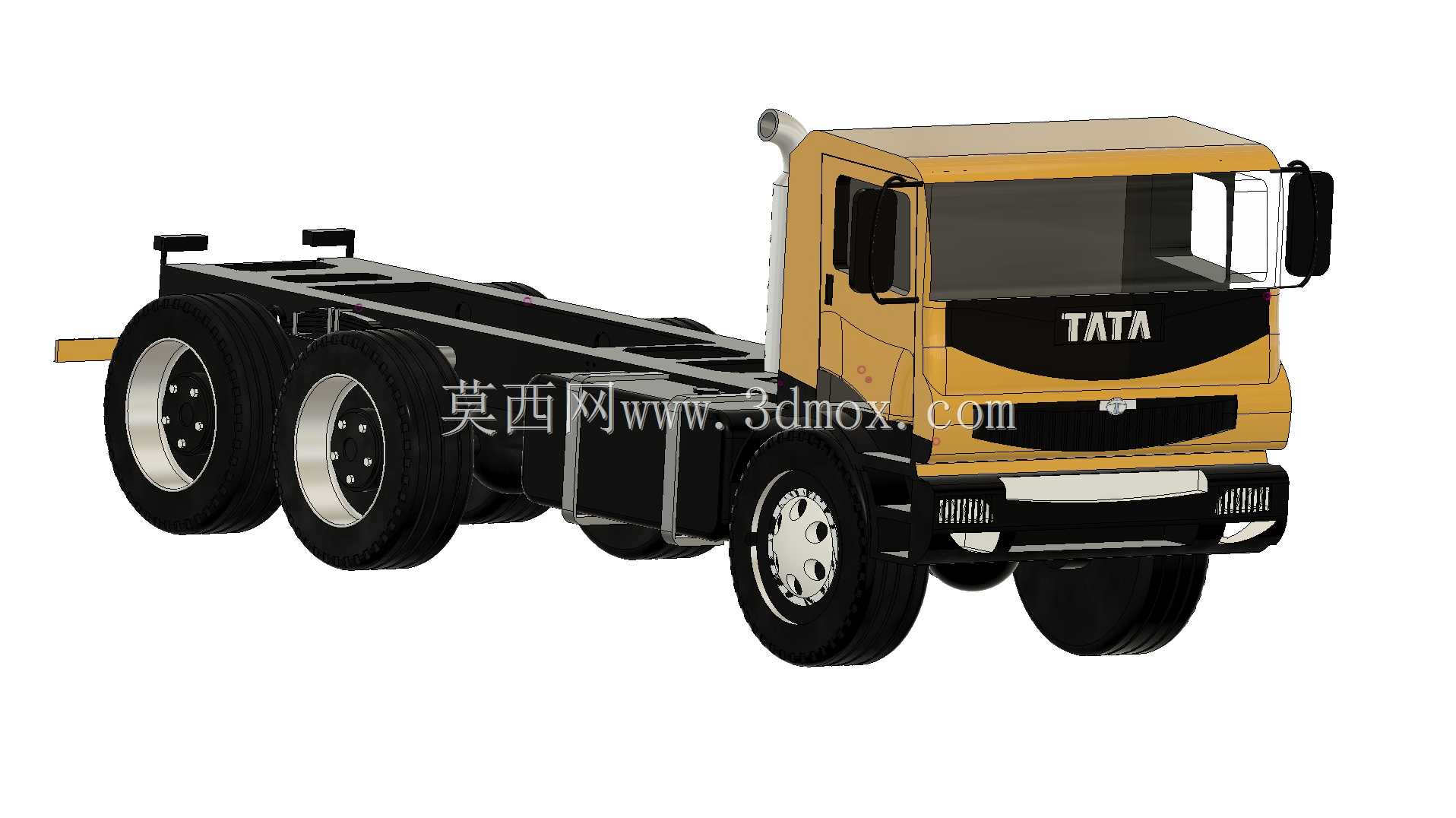

塔塔Prima LX-3130重卡底盘结构设计

这款重型商用车底盘的三维结构设计，核心围绕中长途干线物流、工程散料转运、特种作业上装承载的实际使用场景展开，在结构布局阶段就充分考虑了不同工况下的载荷传递路径与部件安装兼容性。从整体结构来看，该底盘采用长头驾驶室搭配多轴承载布局，前单转向桥、后双驱动桥的轴荷分配经过反复校核，能够在满载状态下保证各桥载荷处于轮胎额定承载区间内，避免偏载导致的轮胎异常磨损与车架局部应力集中。车架部分采用变截面纵梁搭配横梁铆接的经典结构，纵梁上预留了标准化的安装孔位阵列，可兼容货厢、自卸上装、罐式罐体、起重作业装置等多种上装模块的安装需求，无需对主车架进行大规模二次打孔改制，大幅降低了专用车改装的结构改动成本与周期。驾驶室的安装位置经过人机工程与轴荷平衡双重优化，既保证了驾驶员前方视野满足商用车安全视野标准，也让驾驶室自身重量能够合理分配到前转向桥，避免前桥载荷过轻导致的高速行驶转向发飘问题。驾驶室本体的曲面设计兼顾了空气动力学性能与结构刚度，前脸的进气格栅区域预留了足够的散热通风面积，能够满足大排量柴油发动机在高负荷工况下的散热需求，侧置的排气系统布局避开了上装安装的核心区域，同时考虑了排气高温对周边线束、管路的热影响，在对应位置预留了隔热装置的安装空间。底盘走行部分的轮端结构采用重载型轮毂单元，搭配大尺寸重载轮胎，能够适应非铺装路面的冲击载荷，悬架系统的安装支座与车架纵梁采用加强板焊接结构，在颠簸路面行驶时可将路面冲击均匀分散到纵梁整体结构上，避免局部应力过大导致的纵梁开裂问题。转向系统的传动杆系布局经过运动干涉校核，在车轮最大转角状态下不会与周边的车架、板簧、制动管路发生运动剐蹭，制动系统的气路管路沿车架内侧纵梁排布，采用管卡固定的方式预留了合适的伸缩余量，避免车辆行驶过程中管路振动磨损导致的漏气故障。燃油箱、储气筒、蓄电池等底盘附属部件的安装位置充分考虑了轴荷平衡与维护便利性，燃油箱布置在车架左侧轴距中部位置，既方便加油操作，也能让燃油重量均匀分配到前后桥之间，储气筒布置在车架右侧空余空间，避开了上装的安装干涉区域，蓄电池则布置在驾驶室后方的车架区域，方便日常检修维护时的拆装操作。在设计过程中，所有部件的安装边界都经过严格的三维干涉检查，确保在整车最大跳动、最大转向角度下，各运动部件之间保留足够的安全间隙，同时所有外接安装接口都采用商用车行业通用的尺寸标准，能够适配市场上主流的上装配件与售后替换部件，降低全生命周期的使用维护成本。整个底盘的结构设计没有冗余的结构件，每一处加强结构的位置都对应实际工况下的应力集中点，在保证整体承载能力满足31吨级总质量要求的前提下，尽可能优化结构重量，提升整车的燃油经济性与合规承载能力。
