汽车发动机点火系统火花塞结构设计

在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率的核心执行部件，其结构合理性直接影响发动机的动力输出、油耗表现与排放水平。从实际装车场景来看，这类部件广泛适配乘用车汽油机、小型通用动力机械、摩托车发动机等采用点燃式燃烧逻辑的动力装置，安装位置处于气缸盖的燃烧室顶部，侧电极直接暴露在高温高压的燃烧环境中，接线端则与点火线圈的高压输出端连接，承担着将高压脉冲电转化为电火花、点燃气缸内压缩油气混合物的核心功能。

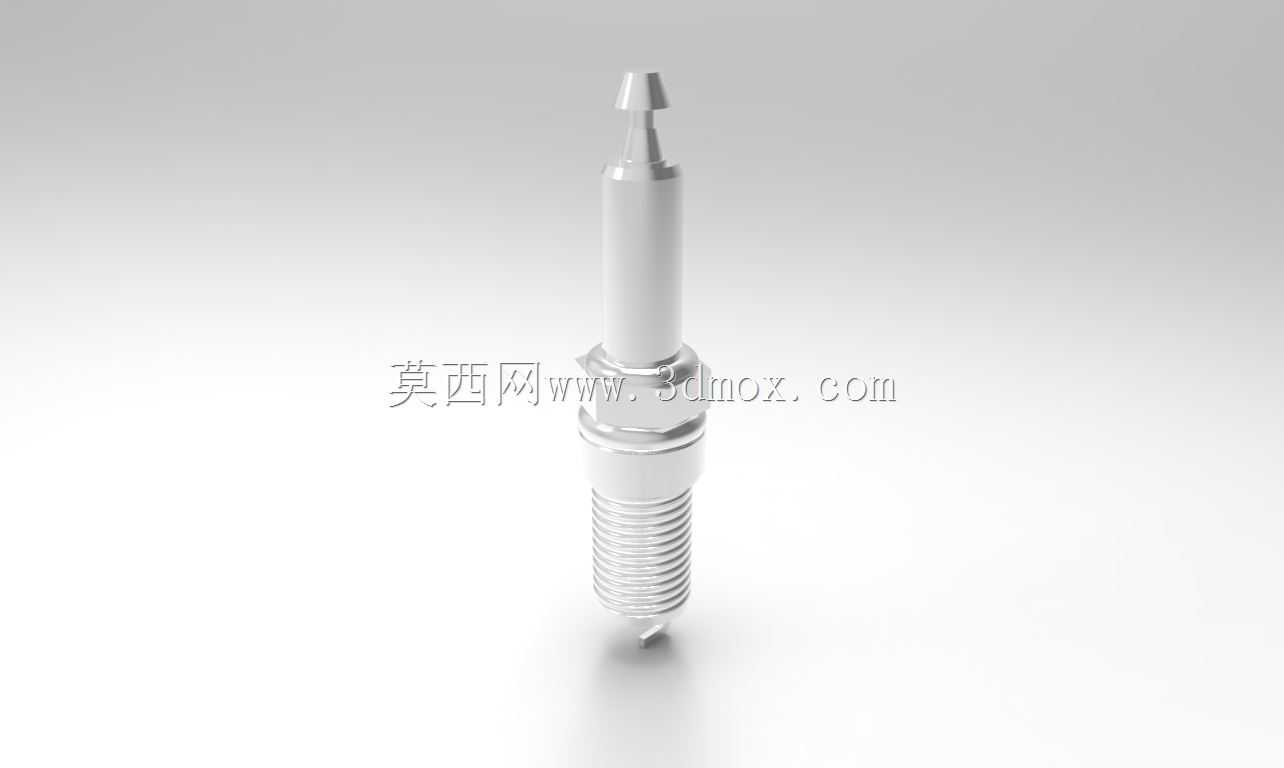

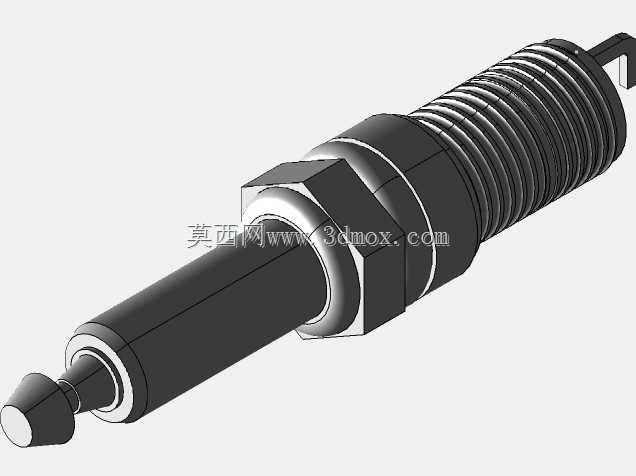

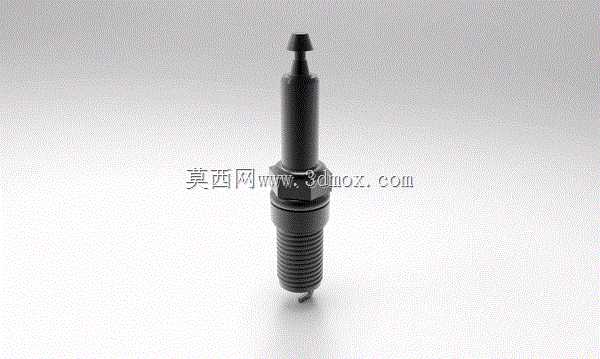

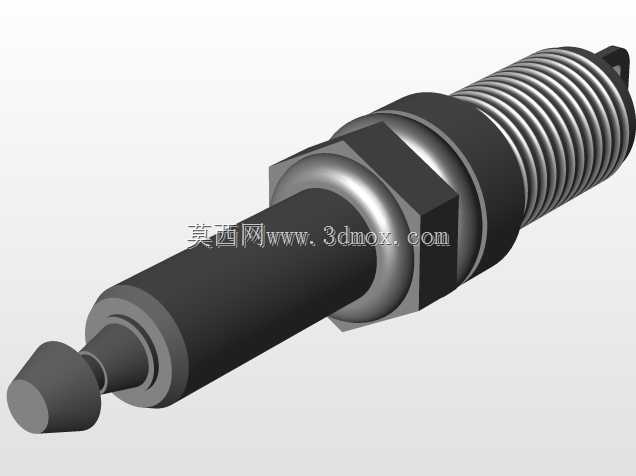

从结构设计逻辑来看，这款火花塞采用了经典的三段式同轴布局，最上端为压接成型的接线端子，表面做了防滑滚花处理，能够与高压点火线的插接护套形成紧密配合，避免发动机运行过程中振动导致的接触不良、跳火漏电问题。接线端子向下延伸为陶瓷绝缘体部分，这部分采用高氧化铝含量的陶瓷材质烧结成型，表面做了多道环状凸起的伞棱结构，一方面能够增加爬电距离，避免高压电在绝缘体表面形成闪络放电，另一方面伞棱结构可以在发动机舱涉水、积灰的工况下，减少表面导电通路的形成，提升绝缘可靠性。陶瓷绝缘体与金属壳体之间采用耐高温密封填料压装固定，能够承受燃烧室工作时的高频压力冲击，避免燃烧气体从安装缝隙处泄漏。

金属壳体部分采用冷镦成型工艺加工，中部设计有标准六角拧动结构，匹配常用套筒工具的安装尺寸，方便装配过程中的扭矩施加，壳体下部加工有公制细牙安装螺纹，螺纹的螺距、大径、有效啮合长度均严格匹配气缸盖的安装孔设计参数，安装时螺纹部分需要涂抹高温防卡剂，按照规定扭矩拧紧，避免螺纹咬合损坏或者密封不严。壳体下端延伸出的侧电极采用镍基合金材质弯折成型，与中心电极之间保持固定的点火间隙，这个间隙值的设计需要匹配点火系统的输出电压，间隙过大会导致点火能量不足、高速断火，间隙过小则会导致电火花能量不足、混合气点燃不充分，甚至出现电极积碳短路的问题。中心电极从陶瓷绝缘体的中心孔穿出，顶端采用耐高温合金材质，能够承受电弧放电时的瞬时高温，减少长期使用过程中的电极烧蚀损耗，延长部件的更换周期。

在安装边界的设计考量上，这款火花塞的螺纹拧入深度经过严格核算，确保电极端面伸入燃烧室的距离处于合理区间：如果伸入过长，电极会过度暴露在燃烧核心区，虽然点火效果略有提升，但会大幅增加电极的热负荷，容易出现过热烧蚀、提前点火的问题；如果伸入过短，电火花位置远离燃烧室核心区，会导致火焰传播距离变长，燃烧速度下降，动力输出降低。壳体与气缸盖的结合面设计有密封垫圈，采用铜质包覆结构，拧紧后能够填充结合面的微观不平度，实现燃气密封，同时能够传导部分壳体热量到气缸盖，实现火花塞的热值匹配。

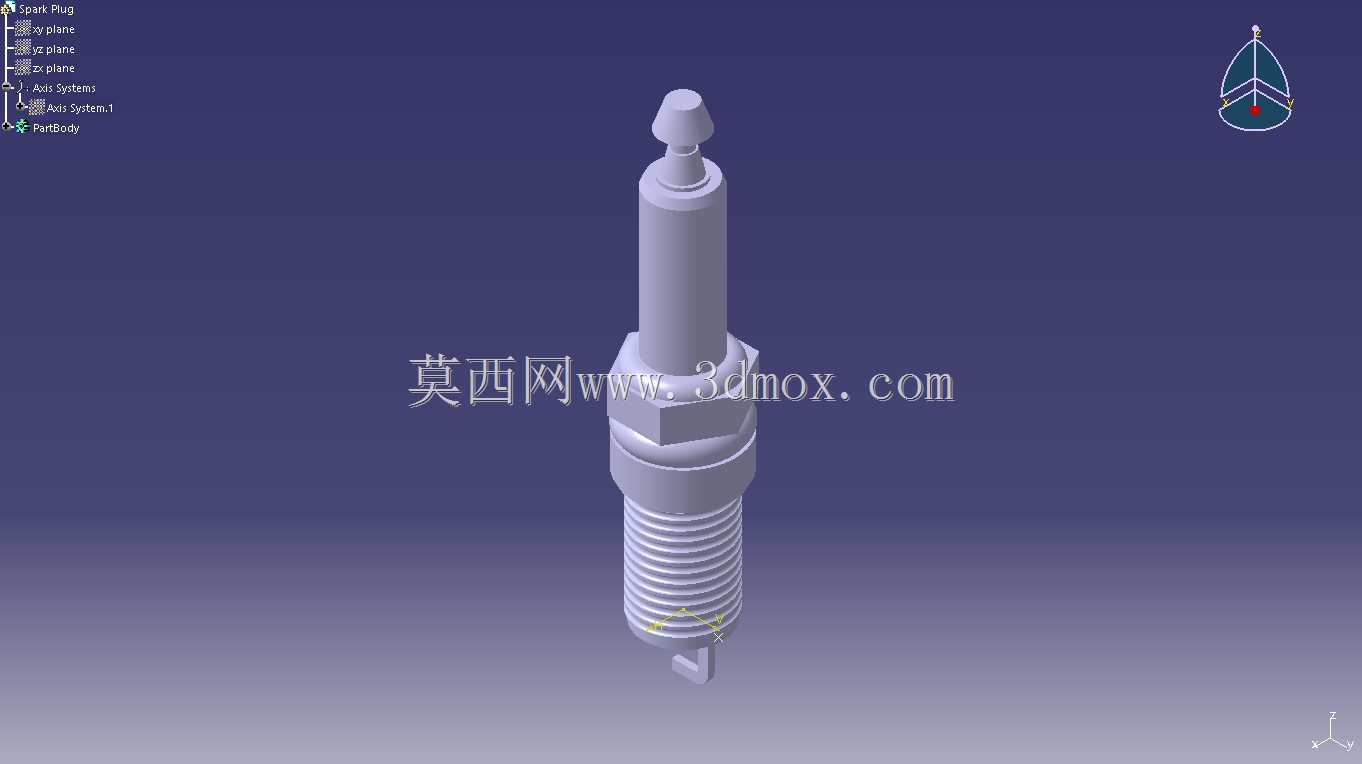

从实际使用的工况适配来看，这款火花塞的热值设计覆盖了多数自然吸气小排量汽油机的常用工况，绝缘体裙部的长度经过优化，能够在怠速、低速大负荷、高速巡航等不同工况下保持合适的工作温度，既不会因为温度过低导致积碳附着在绝缘体表面引发漏电，也不会因为温度过高导致炽热点火、引发发动机爆震。侧电极的朝向设计也经过优化，点火时产生的火焰核能够顺着气流方向快速扩散到整个燃烧室，缩短燃烧滞燃期，提升循环效率。在建模过程中，各部分的同轴度公差、螺纹精度、陶瓷件与金属件的压装过盈量都按照实际量产的工艺要求进行了还原，能够直接用于点火系统的装配模拟、气缸盖布局干涉检查，也可以作为教学演示模型，讲解内燃机点火系统的工作原理与结构组成。
