德尔福150系列2P汽车连接器结构设计

这款2芯汽车连接器主要面向乘用车低压电气回路的线束对接场景，常见于发动机舱周边传感器、执行器的线束端连接，适配14安培额定载流的供电与信号传输需求，属于德尔福150系列连接器的公端装配组件。从实际装车工况来看，这类连接器需要长期耐受发动机舱的高低温交变、油污飞溅、振动冲击，因此结构设计上优先考虑连接可靠性与防护性能，而非单纯追求紧凑体积。

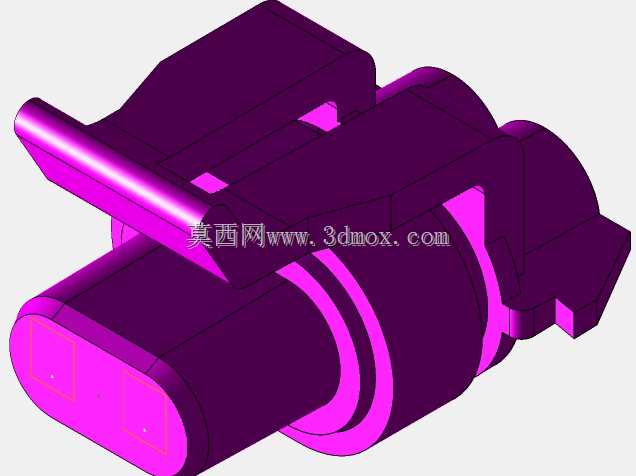

整体外形采用带侧翼锁止的圆柱加方形对接端结构，对接端为双腔独立孔位，每个孔位对应一个导电端子的安装腔，腔体内壁设计有端子防退卡扣结构，端子插入到位后会被卡扣卡紧，避免车辆行驶过程中振动导致端子退针引发接触不良。外侧的环形凸台是密封圈安装位，装配对应规格的橡胶密封圈后，与母端护套对接时可以实现IP67级别的防护，阻挡水汽、灰尘进入接触区域，避免端子氧化腐蚀。

侧翼的锁止拨杆是这款连接器的核心操作结构，对接时公端插入母端护套后，拨杆下压会通过杠杆原理将公端向母端拉紧，同时锁止结构卡入母端的对应卡槽，实现两个护套的机械锁止，防止车辆颠簸导致连接器松脱；拆卸时只需要向上扳起拨杆，即可解锁并顺势将公端拔出，不需要额外的拆卸工具，方便整车装配环节的操作以及后期售后维修的线束更换。

从安装边界来看，这款连接器的径向最大尺寸集中在中部锁止与密封区域，尾部的圆柱段是线束出线端，设计有波纹管护套安装卡槽，可以与标准规格的车用波纹管配合，对引出的线束进行防护，避免线束与连接器尾部连接处反复弯折导致线芯断裂。对接端的方形轮廓做了圆角处理，一方面避免装配时锐边割伤操作人员的手部，另一方面也可以在对接时起到导向作用，防止公母端插反——双孔位的非对称布局本身也具备防呆功能，反向状态下无法插入母端护套，从结构上杜绝了装配错误的可能。

在电气性能匹配上，14安培的载流能力对应1.5平方毫米线径的车用导线，端子采用铜合金镀锡材质，接触电阻低，同时具备足够的夹持力，保证长期使用过程中接触压力稳定，不会因为温度循环出现应力松弛导致接触电阻升高。连接器外壳采用玻纤增强尼龙材质，具备足够的机械强度，同时耐机油、耐电解液、耐高低温性能符合车用零部件的标准要求，在-40℃到125℃的工作温度区间内不会出现脆裂、软化等问题。

从三维建模的角度来看，这类连接器的建模重点在于几个配合尺寸的精准控制：首先是公母端对接的配合公差，密封圈的压缩量需要控制在合理范围，压缩量过小会导致密封失效，压缩量过大则会增加对接力，甚至导致密封圈被剪切损坏；其次是锁止结构的卡扣配合尺寸，需要保证锁止到位后有清晰的手感反馈，同时解锁力控制在操作人员可以徒手操作的范围内，不会出现锁止不牢或者解锁困难的问题；另外端子腔的尺寸需要与对应规格的端子匹配，既要保证端子可以顺利插入，又要限制端子的晃动量，避免端子在腔体内偏斜导致对接时对插失败。

在整车线束的布置过程中，这类连接器的安装位置通常会预留足够的操作空间，方便装配人员徒手操作锁止拨杆，同时连接器尾部的出线方向需要与线束走向匹配，避免线束出现过大的弯折角度。相比同规格的其他系列连接器，德尔福150系列的锁止结构操作力更小，更适合在发动机舱等操作空间受限的位置使用，同时连接可靠性经过多年的整车市场验证，在主流乘用车品牌的低压线束系统中应用非常广泛。
