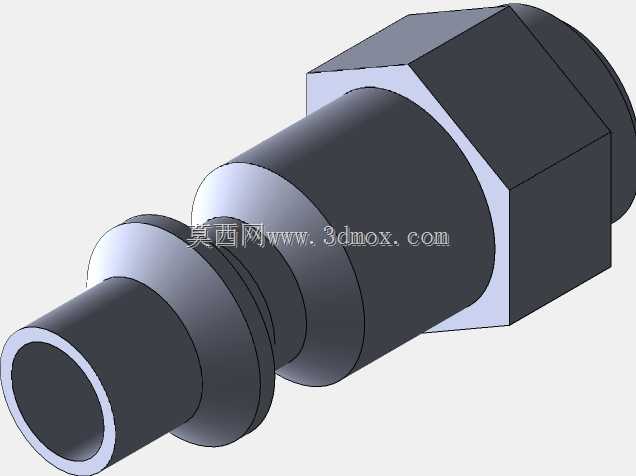

内螺纹连接式气动快插公接头结构

在气动系统搭建、小型液压回路布设、低压流体输送管线的日常运维与设备装配场景里，这类一端带内螺纹、一端为快插公端的接头是管路连接里最常用的基础连接件，车间里的装配工几乎每天都会和这类零件打交道，它的核心作用就是实现管路的快速对接与拆分，不需要额外套丝、缠生料带做复杂密封，也不用借助管钳等大扭矩工具反复拧动，徒手就能完成插拔操作，能大幅缩短设备气路、水路的组装与检修时长。

从实际使用的工况来看，这类接头常被用在自动化生产线的气动执行元件供气管路、小型空压机的外接输气管、车间集中供气的工位分支管线，甚至部分低压冷却水路的终端连接上，适配的介质多为压缩空气、低压清水、惰性气体这类无强腐蚀性的流体，常规工作压力范围覆盖0到1.0MPa，完全能满足绝大多数民用、工业通用场景的管路连接需求。

设计这类接头的时候，首先要考虑的是连接可靠性与操作便捷性的平衡，内螺纹端的六角结构是特意做的受力位，刚好适配普通活动扳手或者对应规格的呆扳手，安装时可以借助这个位置施加扭矩，把接头牢牢拧在对应外螺纹的阀块、气缸、设备壳体接口上，不会因为拧动的时候整个接头跟着转导致密封失效。内螺纹的牙型采用通用的管螺纹标准，牙距和牙深都严格匹配通用管路的螺纹参数，拧紧后螺纹副本身就能实现足够的静密封，不需要额外加过多密封填料就能避免介质渗漏。

快插端的外形做了渐变的锥度过渡，靠近端部的位置做了圆弧倒角，插入对应母头的时候不会刮伤母头内部的密封胶圈，能有效延长密封件的使用寿命；中间的环形凹槽是和母头内部的钢珠卡位配合的结构，插入到位后钢珠会卡入这个凹槽，实现轴向的拉力锁定，哪怕管路内有一定压力，也不会因为管路拖拽、设备振动导致接头意外脱开。接头整体的外圆做了光滑的过渡处理，没有尖锐的棱角，一方面是插拔的时候不会划伤操作人员的手，另一方面也避免了应力集中，在受到轻微侧向力的时候不会出现根部断裂的问题。

从安装边界来看，这类接头的内螺纹端拧入对应接口后，六角端面和设备安装面之间预留了足够的密封垫片安装空间，常规搭配1.5mm厚度的丁腈橡胶垫片就能实现端面密封，不会因为拧入深度过深顶坏设备内部的流道，也不会因为拧入深度不够导致螺纹啮合长度不足出现滑牙。快插端的外径尺寸和通用快插母头的内孔做了间隙配合设计，插入深度控制在15mm左右，既保证了足够的密封接触长度，又不会因为插入过深导致流道通径被挤占，影响介质的流通效率。接头整体的轴向总长度控制在合理范围，安装后不会在设备外侧突出过多，避免车间内物料转运、人员走动的时候刮碰到接头导致松动，六角对边的尺寸也符合通用扳手的规格，不需要定制特殊工具就能完成拆装，适配现场运维的实际条件。

流道部分做了等通径设计，整个内部流道没有突然的变径或者台阶，介质流过的时候不会产生明显的节流效应，压力损失控制在极低的水平，不会因为接头的存在导致下游的气动元件供气压力不足，影响气缸、气动马达这类执行元件的输出力。金属材质的本体经过表面钝化处理，在常规车间环境下不容易生锈，哪怕偶尔沾到少量切削液、润滑油，也不会出现表面腐蚀剥落的问题，使用寿命比普通塑料接头高很多，适合在工业现场的复杂环境下长期使用。
