角磨机用法兰调整盘菱形安装结构

在手持磨削加工场景里，角磨机的法兰调整盘是直接决定磨片装夹稳定性的核心零件，不少现场作业出现的磨片抖动、偏摆甚至飞出的安全隐患，追根溯源大多和法兰盘的配合精度、安装定位结构设计不合理有关。这次建模的这款适配4又1/2英寸规格角磨机的法兰调整盘，针对现场110mm菱形切割片、研磨片的装夹需求做了结构优化，完全贴合手持磨削作业的实际使用工况。

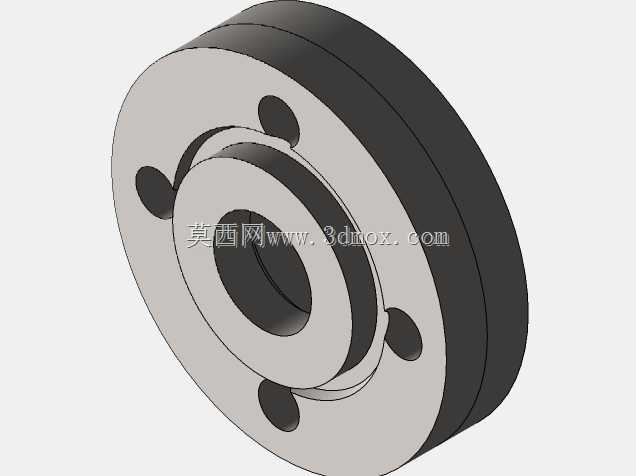

从实际应用场景来看，这类法兰盘主要服务于金属构件打磨、型材切割、焊缝修磨这类现场加工作业，不管是钢结构安装现场的边角修磨，还是五金加工车间的零件去毛刺，或是家装场景里的石材、瓷砖切割作业，只要用到对应规格的手持角磨机，就需要这类法兰件完成磨片的压紧定位。和普通平法兰不同，这款调整盘做了带定位凸台的阶梯结构，安装时凸台可以直接卡入磨片的中心定位孔，避免磨片在高速旋转时出现径向窜动，三个周向均匀分布的沉头安装孔，刚好匹配角磨机输出轴端的压紧固定点位，安装时不需要额外找正，只要把孔位对准拧紧紧固螺母，就能保证磨片的旋转同轴度。

设计过程中首先考虑的是安装边界的适配性，法兰盘的最大外径和磨片的金属基体压紧环尺寸完全匹配，既不会因为外径过大干涉磨片的有效磨削区域，也不会因为外径过小导致磨片压紧力不足出现碎裂风险。阶梯凸台的直径公差按照间隙配合0.02mm的精度设计，既可以轻松套入标准磨片的中心孔，又不会留下过大的配合间隙导致旋转偏摆。法兰盘的厚度设计也经过反复校核，压紧面的平面度控制在0.01mm以内，保证和磨片基体完全贴合，不会出现局部压紧力不足的问题；背面的沉孔深度刚好容纳角磨机输出轴的轴端凸台，安装后法兰盘背面和角磨机头壳端面保留0.5mm的安全间隙，避免旋转时和头壳发生摩擦剐蹭。

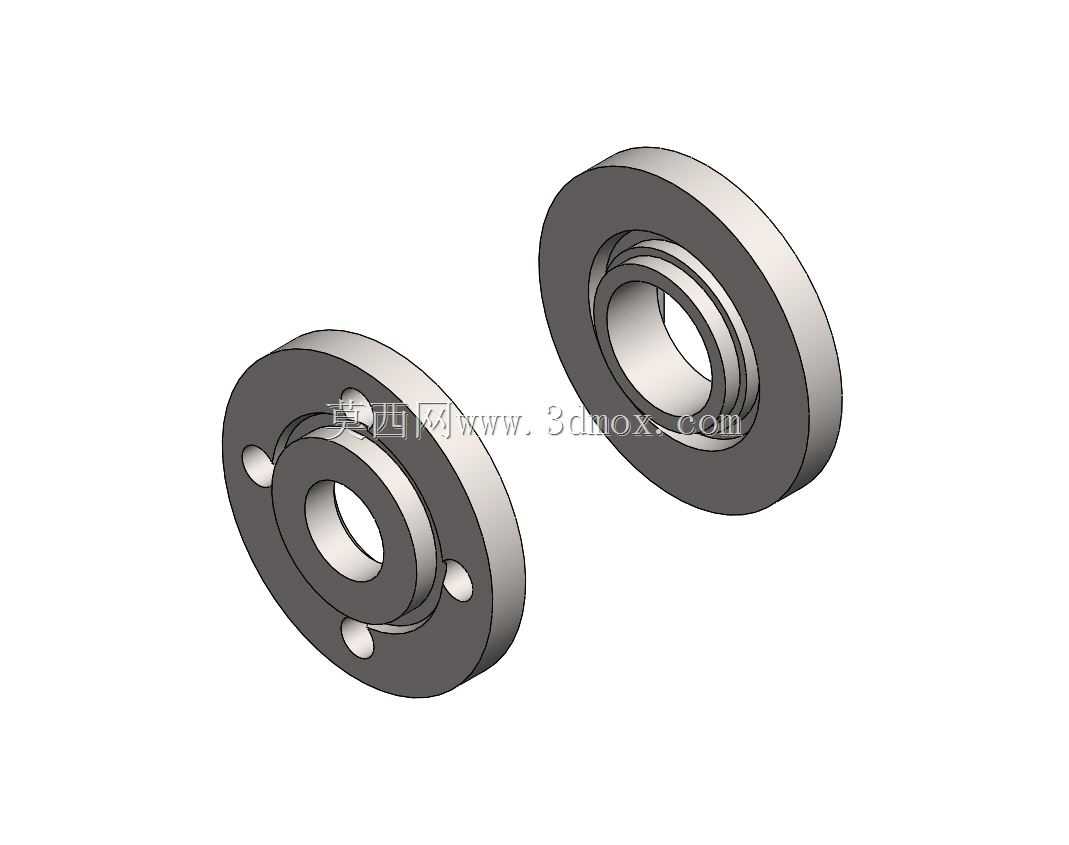

从功能特性上看，这款法兰盘采用双件配对的设计思路，两个法兰分别布置在磨片的两侧，靠近角磨机输出轴的一侧法兰做了和轴肩匹配的定位止口，外侧的法兰通过压紧螺母施力，两个法兰的压紧面完全平行，夹紧力可以均匀分布在磨片的整个环形压紧区域，不会出现局部应力集中导致磨片高速旋转时开裂。三个安装孔的位置度公差控制在0.03mm以内，不管是菱形切割片还是普通圆形研磨片，只要中心孔尺寸匹配，都能实现稳定装夹，针对110mm规格的菱形切割片，法兰的压紧位置刚好避开切割片的菱形切削刃伸出区域，不会干涉切割作业时的进刀深度。

实际建模时特意还原了零件的所有工艺细节，比如安装孔的沉头倒角、压紧面的精车纹理、凸台根部的退刀槽结构，这些细节都是实际加工时必须考虑的工艺结构，如果建模时忽略退刀槽，实际车削加工时就会出现刀具干涉，无法加工出符合精度要求的凸台结构；沉头倒角的设计则是为了避免紧固螺母拧紧时和孔口的锐边发生卡滞，保证压紧力可以垂直作用在法兰端面上。另外法兰盘的边缘做了0.5mm的圆角钝化处理，避免安装时锋利的边缘划伤操作人员，也减少高速旋转时的风阻和涡流噪音。

不少现场作业人员为了图方便，会用尺寸不匹配的法兰盘代替专用件装夹磨片，往往会出现磨片偏摆跳动大、磨削精度差的问题，严重时还会引发磨片碎裂的安全事故，这款适配对应规格角磨机的法兰调整盘，从结构尺寸上完全匹配设备的输出轴安装尺寸，也适配对应规格的各类磨片安装需求，不管是做设备维修的配件替换，还是做角磨机附件的配套设计，都可以直接参考这个结构的尺寸参数，建模时的装配约束完全按照实际安装的配合关系设置，导入装配环境后可以直接和角磨机的输出轴、压紧螺母完成虚拟装配，验证安装干涉情况，减少实物试装的验证成本。
