三芯耐候塔式密封阴接电连接器结构

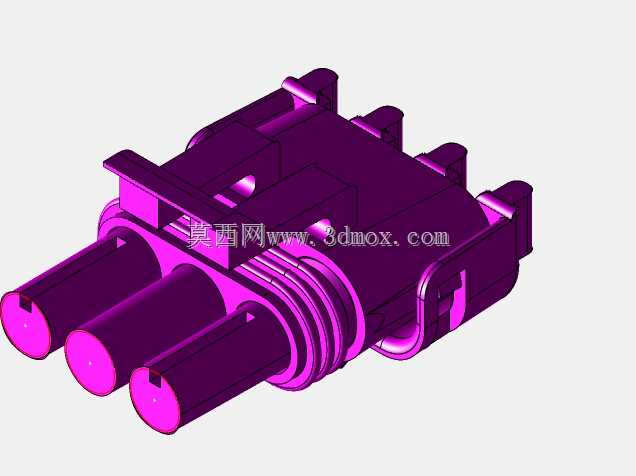

这类三通路密封阴接接头，主要面向户外露天布设的低压动力回路做线路对接使用，常见于户外光伏阵列汇流侧接线、户外工业设备分线盒外接、工程车辆外置供电接口、露天舞台临时供电接驳这类对防护等级有硬性要求的场景，能在淋雨、扬尘、温差波动大的户外环境下维持接触稳定性，避免水汽侵入导致的接触件氧化、短路问题，额定通流能力适配20安培级的持续载流需求，可匹配常规10-12AWG线径的动力线缆压接使用。从结构设计逻辑来看，整体采用塔式阶梯排布的三个阴接插腔，插腔沿接头轴向平行布置，相邻插腔之间保留足够的电气间隙，避免大电流工况下的极间爬电风险；插腔外侧设置多道环形密封筋，与对接端的阳接头插合时，密封筋会产生弹性形变填充配合间隙，无需额外加装密封垫即可实现径向密封，降低装配时的零件遗漏风险。接头主体采用耐候级工程塑料注塑成型，材料本身具备抗紫外线、耐低温脆裂的特性，长期暴露在户外日晒环境下不会出现壳体开裂、材质粉化的问题；壳体两侧设置带卡扣锁止的挂耳结构，与阳端对接到位后卡扣会自动卡入阳端壳体的卡槽内，防止设备运行过程中受振动拉扯导致接头松脱，拆卸时只需按压两侧卡扣即可顺利拔开，无需借助额外工具。安装边界上，接头尾部的三个线缆穿入孔做了防呆倒角设计，线缆压接接触件后可直接推入腔体到位，尾部预留的密封段可适配线径匹配的橡胶密封圈，实现线缆入口处的线缆密封；壳体上方设置带安装孔的固定翼片，可通过M3规格的螺丝将接头直接固定在设备面板、支架上，固定翼片与主体为一体化注塑结构，无需额外组装固定支架，减少装配工序。插腔内部的阴接触件采用冠簧式结构，插合时接触件能从多个方向抱紧阳端插针，增大有效接触面积，降低接触电阻，避免大电流通过时接头发热升温过高；插腔入口处做了导向倒角，对接时即使阳端插针存在小幅位置偏差，也能顺着倒角顺利滑入插腔，降低现场对接的对位难度，适合高空、狭小空间这类视线不佳的作业场景下的快速接线作业。壳体外侧的加强筋沿轴向分布，既提升了壳体整体的结构强度，在插拔受力时不会出现壳体变形开裂的问题，也能在注塑成型时减少材料收缩导致的壳体形变，保证各插腔的位置度公差满足对接要求，三个插腔的中心距公差控制在±0.1mm范围内，确保与阳端对接时三个极位能同步插合到位，不会出现单极插偏、接触不良的问题。这类接头的密封设计同时兼顾了静态密封与动态工况下的密封可靠性，即使在设备存在小幅振动、线缆存在小幅拉扯的情况下，密封筋的弹性形变仍能维持贴合状态，不会出现密封间隙；整体结构没有多余的零散零件，所有功能结构都集成在单一壳体上，装配时只需装入压接好线缆的接触件、尾部密封件即可完成组装，生产装配效率高，后期现场维护更换也十分便捷，不需要复杂的拆装工具即可完成接头的更换作业。
