琢美4000电磨螺纹适配规结构设计

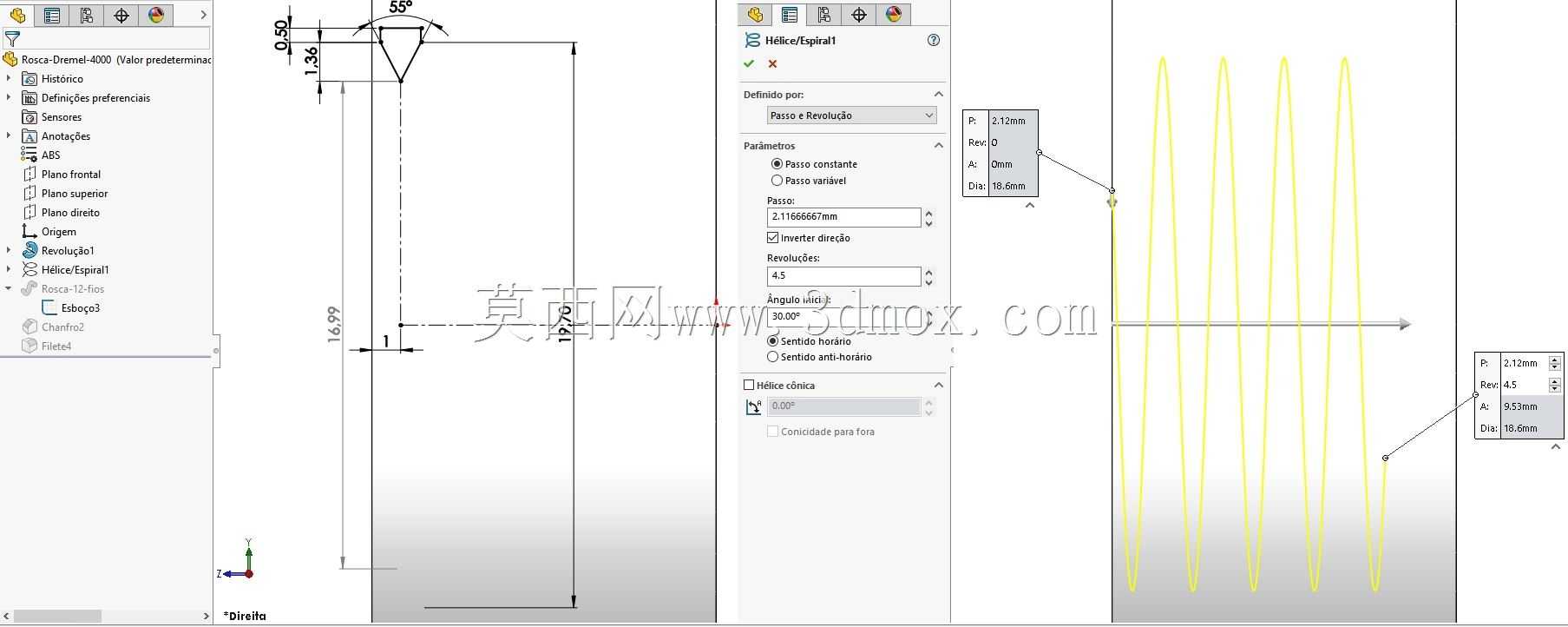

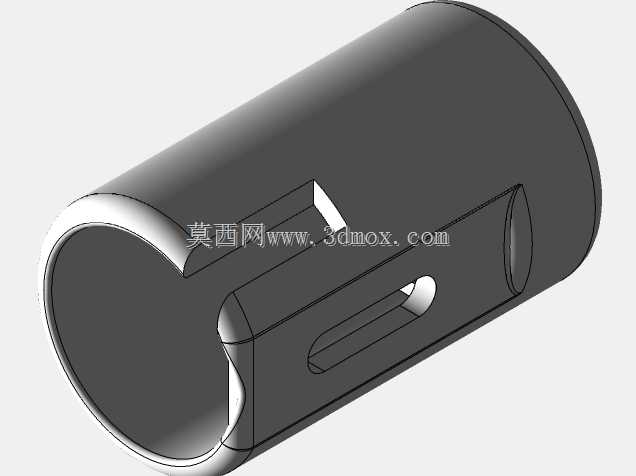

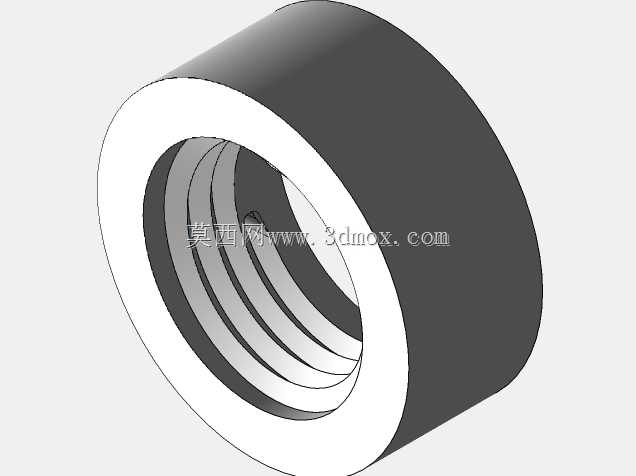

这款适配结构主要面向手持电磨类工具的附件连接场景，日常在五金加工、手工修磨、小型零件打磨作业里，琢美4000这类手持电磨的附件换装频率很高，不同磨头、连接杆的螺纹匹配度直接影响作业稳定性，一旦螺纹配合公差超标，高速旋转时很容易出现附件松脱、跳动超差的问题，轻则影响加工面精度，重则带来操作安全隐患，因此这类螺纹适配规的设计，核心就是解决附件快速校验、连接精度把控的实际需求。从实际使用场景出发，这类适配规不需要复杂的功能，核心是要能快速判断待装附件的螺纹是否符合主机接口的公差要求，同时自身要具备足够的耐磨性，毕竟日常校验时反复旋合，材料如果硬度不够，用不了多久规体自身的螺纹磨损就会导致校验失准。设计过程中首先要锁定主机接口的螺纹基准，从建模界面的参数设置能看到，螺纹的牙型角、螺距、大径小径公差都严格匹配琢美4000的输出轴接口标准，牙型采用标准三角牙，旋合长度控制在合理区间，既保证校验时能完整覆盖附件螺纹的有效配合段，又不会因为旋合过长导致校验操作繁琐。外形结构上，规体整体采用锥头引导设计，前端的锥度导向段能让待检测的螺纹件快速对准中心，不需要反复调整角度就能顺利旋入，这点在车间现场快速校验的时候实用性很强，操作工单手就能完成操作，不用额外找正。尺寸边界方面，规体的有效螺纹段长度刚好覆盖电磨附件常用的螺纹旋入深度，外径控制在方便手持捏持的尺寸，不会因为体积过大影响狭小空间内的操作，也不会因为太小容易丢失。建模过程中特意做了螺纹收尾的退刀结构处理，避免螺纹末端出现乱牙、尖角，既提升了规体自身的结构强度，也防止校验时刮伤操作人员的手部。从功能特性上看，这款适配规除了基础的螺纹通止校验作用，还能在附件加工时作为螺纹加工的对刀基准，小批量加工电磨配套连接杆的时候，直接用这个规体做配合校验，就能保证加工出来的附件和主机的配合间隙控制在合理范围，高速旋转时的径向跳动能控制在作业允许的范围内，不管是打磨金属毛刺、修磨塑料件水口，还是搭配小型抛光轮做表面处理，连接稳定性都能满足要求。设计时也考虑了日常存放的便利性，规体尾部没有多余的突出结构，可以直接插在工具架的通用插孔里，和其他钻头、磨头放在一起也不会卡滞。另外在螺纹参数的设置上，特意预留了合理的配合公差，既不会因为间隙过大导致附件装夹后晃动，也不会因为过盈量太大导致附件拆装困难，毕竟手持电磨的用户很多是手工爱好者，没有专用的拆装工具，螺纹配合的松紧度要兼顾牢固性和徒手拆装的便利性。建模过程中对牙型的受力做了简化校核，日常旋合校验时的受力完全在材料的许用应力范围内，就算用普通的工具钢加工，热处理后达到常规的工装硬度，使用寿命也能满足车间高频使用的需求。导向锥段的角度经过反复调整，角度太大起不到导向作用，太小又会增加规体的整体长度，最终选定的锥角刚好能让螺纹件在偏移一定角度的情况下顺利滑入螺纹起始段，降低操作时的对准难度。规体表面没有多余的装饰结构，所有棱边都做了小倒角处理，避免热处理后出现应力集中，也防止日常拿取时划伤手。
