同轴嵌套双组螺旋弹簧缓冲阻尼构件

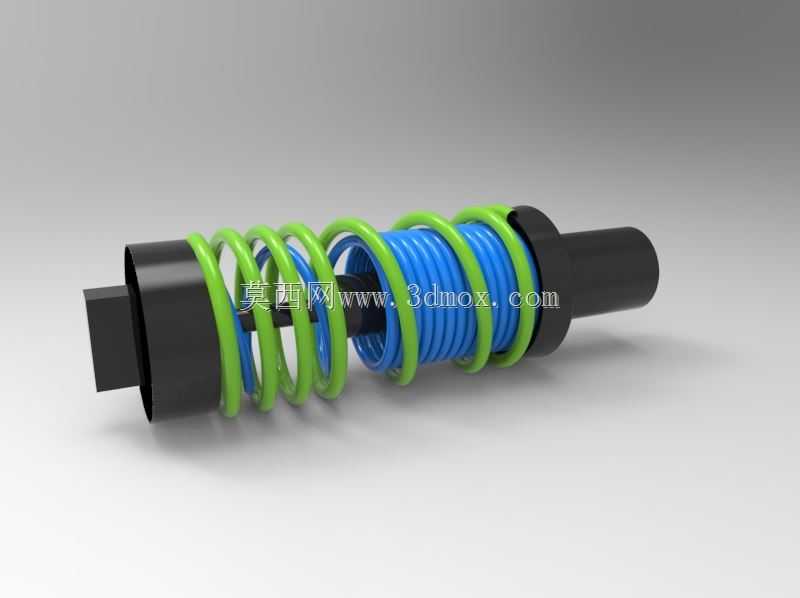

该缓冲阻尼构件核心采用同轴嵌套的双组螺旋弹簧结构，内外圈弹簧采用差异化线径与刚度设计，外圈弹簧选用大线径亮绿色弹簧钢材质，承担主要的轴向冲击载荷，内圈采用小线径蓝色弹簧钢材质，用于吸收高频微幅振动，避免单组弹簧在交变载荷下出现共振失稳问题。两端的黑色导向座采用台阶式圆柱结构，一端设置方形定位凸台，用于和安装基座的卡槽配合实现周向防转，另一端为光轴导向段，可插入对应安装孔内实现轴向滑动导向，导向座与弹簧接触的端面设置有环形定位槽，弹簧端部卡入槽内后可避免工作过程中弹簧出现径向偏移、脱出的问题。

在实际工程应用中，这类双弹簧缓冲结构常被用于小型代步车辆的悬架减震支路、自动化输送线的端部缓冲挡块、小型冲压设备的滑块回程缓冲位，也可作为工业柜门的阻尼缓冲元件使用。相比单弹簧缓冲结构，同轴嵌套的设计可以在相同的安装轴向空间内获得更高的承载能力，同时通过内外弹簧的刚度匹配，实现变刚度缓冲特性：当受到较小冲击载荷时，仅刚度较低的内圈弹簧参与变形，提供柔和的阻尼反馈；当冲击载荷超过阈值后，外圈弹簧同步参与承载，整体刚度快速提升，避免缓冲构件被过度压缩出现刚性碰撞。

设计过程中需要重点控制导向座的同轴度公差，两端导向座的同轴度需控制在0.05mm以内，避免弹簧压缩过程中出现偏磨，导致弹簧局部应力集中提前断裂。弹簧的两端并紧磨平长度需不小于1.5圈，保证弹簧端面与导向座定位槽的贴合面积不低于弹簧丝径投影面积的80%，减少工作过程中的异响与偏载。安装边界方面，该构件的整体径向最大尺寸为外圈弹簧的外径，安装时需预留不小于2mm的径向间隙，避免弹簧压缩过程中直径胀大与周边结构发生干涉；轴向安装尺寸需根据实际工况的缓冲行程确定，通常预留的初始压缩量为弹簧总压缩行程的15%-20%，保证构件在初始安装状态下即可提供一定的预紧力，避免空载状态下弹簧出现窜动。

从结构细节来看，导向座的滑动配合面需做表面粗糙度处理，Ra值不大于1.6μm，同时可在导向面开设微小的储油槽，填充润滑脂后降低长期往复滑动的磨损量。弹簧表面做喷塑处理，除了区分内外弹簧的功能标识外，也可提升弹簧的防锈耐腐蚀能力，适配多粉尘、轻度潮湿的工业作业环境。在载荷匹配计算时，需校核内外弹簧的并紧高度，保证两者的并紧高度差不超过1mm，避免其中一组弹簧提前并紧导致另一组弹簧过载失效；同时弹簧的极限压缩行程需大于实际工况下的最大缓冲行程10mm以上，预留足够的安全余量，应对突发的过载冲击场景。
