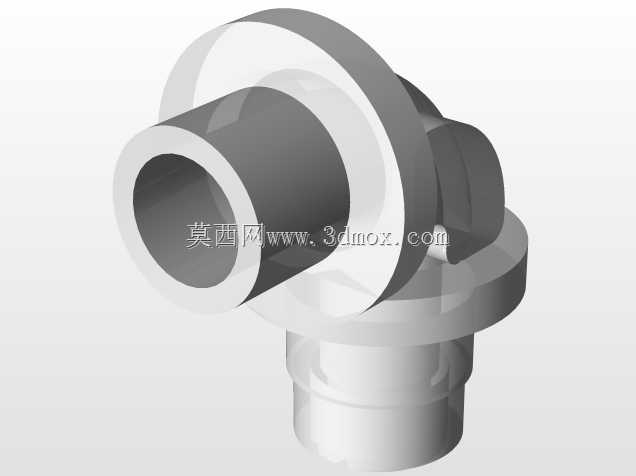

直角外螺纹弯通管路接头带锁紧密封螺母

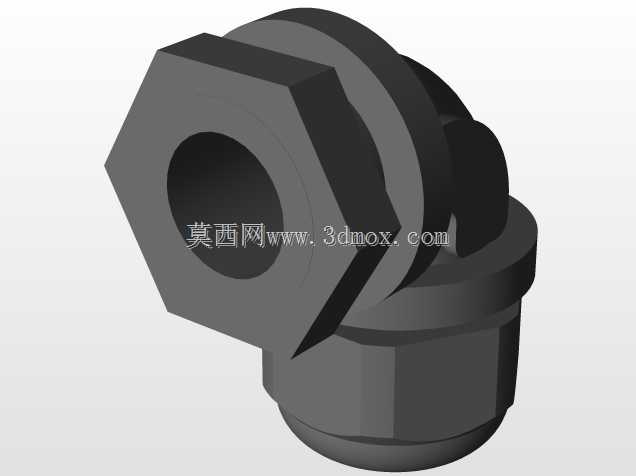

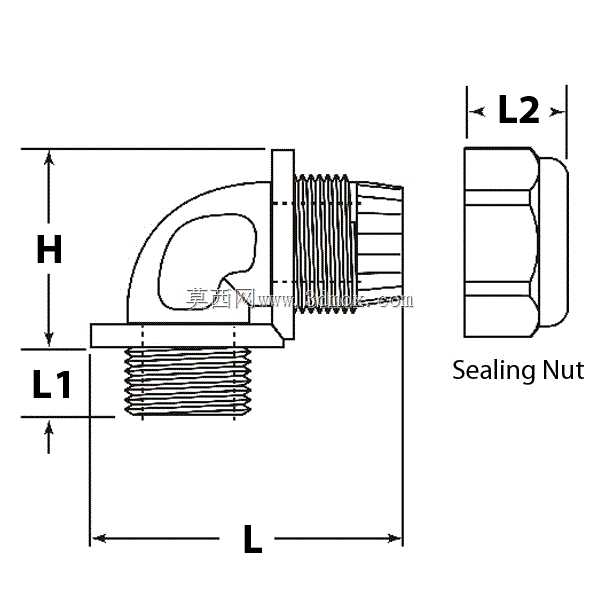

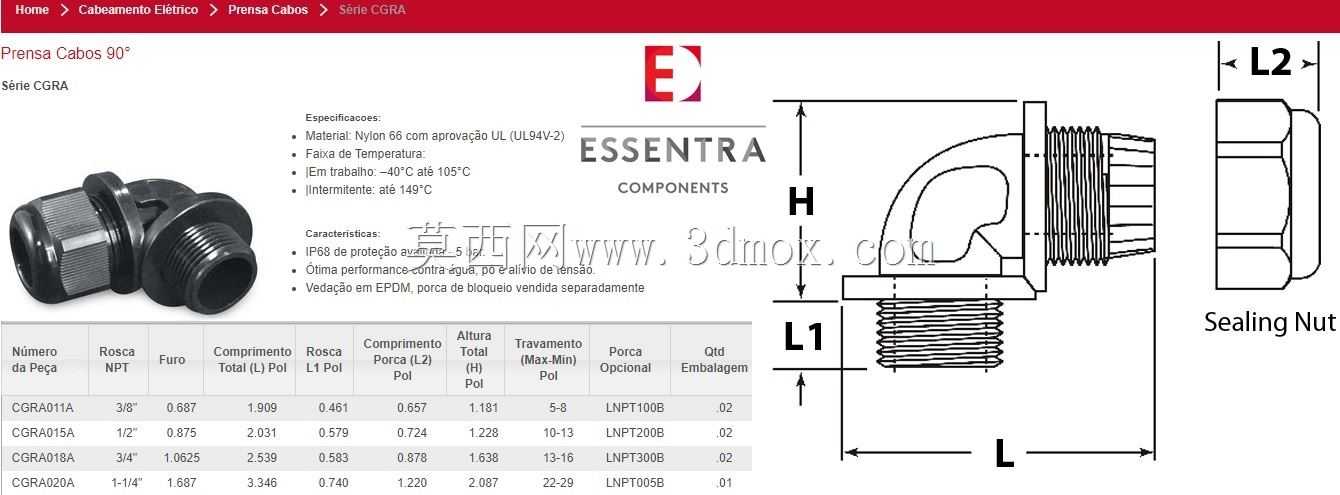

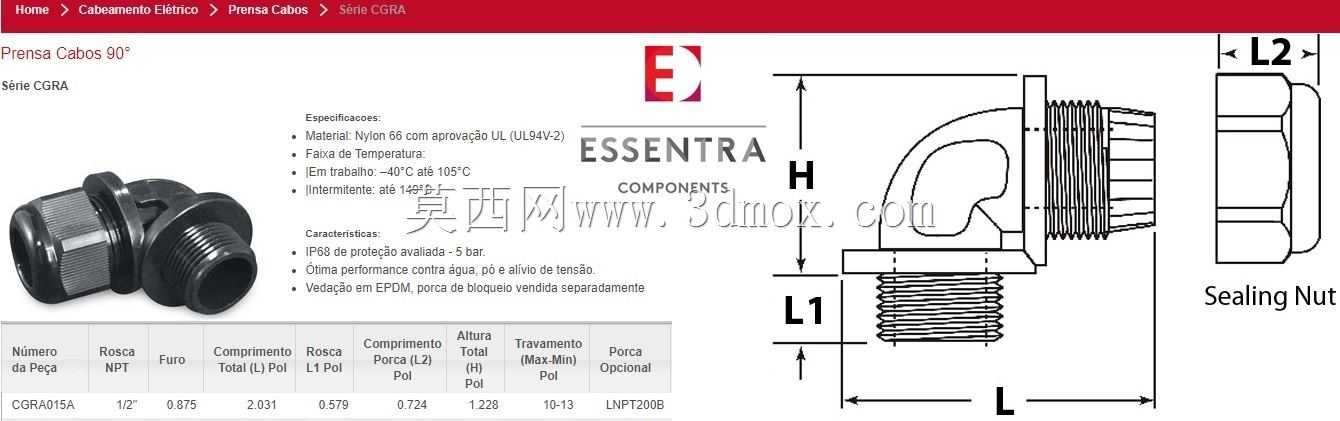

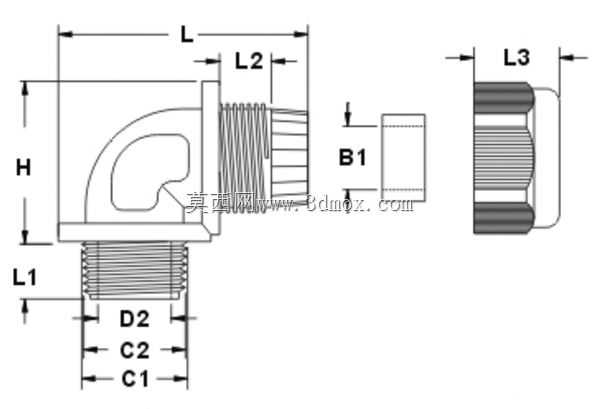

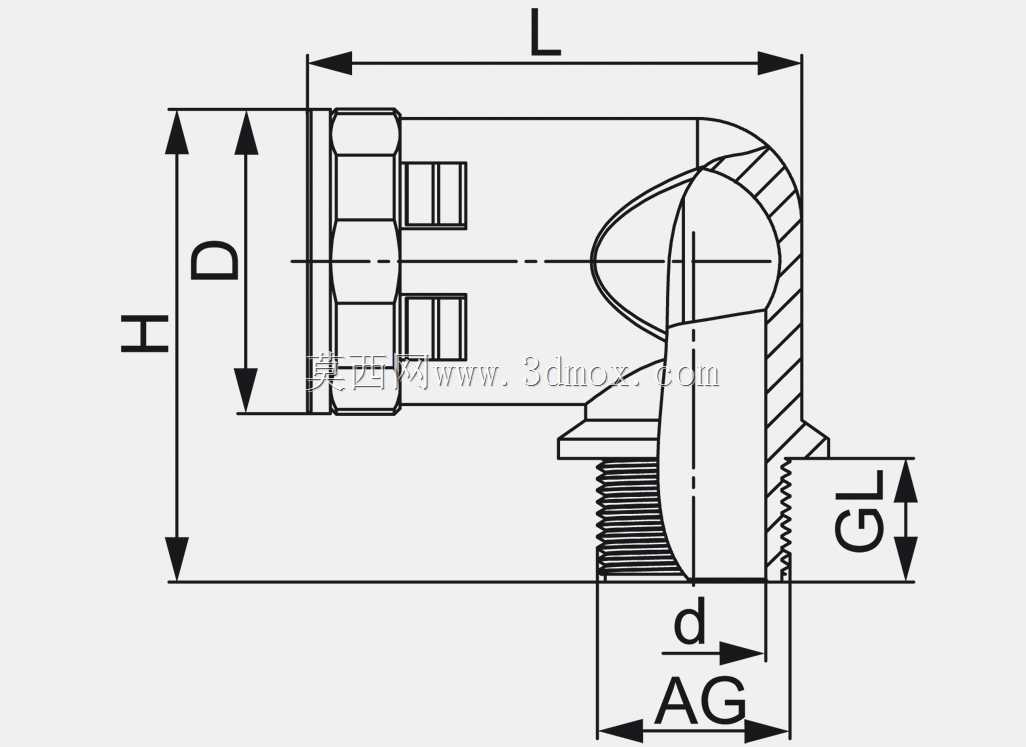

在流体输送管路系统的布设场景中，经常会遇到管路需要90度转向同时兼顾端部密封锁紧的需求，这类直角弯通接头就是为解决这类布设痛点设计的基础管路连接件，广泛应用在气动控制回路、低压液压输送、工业冷却水循环、小型设备气路连接等场景中，相比直通接头搭配弯头的组合方案，一体式弯通结构减少了一处连接泄漏点，同时整体安装占用空间更小，适合设备内部管路排布紧凑的安装环境。从结构功能来看，该接头采用90度弯角一体式本体设计，两端均设置外螺纹连接段，其中一端配套独立的Sealing Nut密封锁紧螺母，安装时可先将螺母套入待连接管路端，待接头本体与基座端螺纹旋合到位后，再旋紧密封螺母，通过螺母与接头端面的挤压作用实现管路连接处的径向与轴向双重密封，避免管路内部流体从螺纹配合间隙渗漏，同时螺母的锁紧作用可防止设备运行过程中因振动导致的螺纹松脱，提升管路连接的长期可靠性。设计过程中，首先要确定弯角处的流道过渡曲率，曲率半径过小会导致流体流经弯角时产生较大的局部阻力损失，增加系统的动力消耗，曲率半径过大则会导致接头整体外形尺寸超标，无法适配紧凑的安装空间，因此流道内壁采用平滑圆弧过渡，在控制整体外形尺寸的前提下尽可能降低流阻，同时弯角本体的壁厚根据管路额定工作压力做等强度设计，螺纹连接段的壁厚与弯角转折处保持一致，避免出现应力集中的薄弱区域，防止长期承压下出现开裂泄漏。外形尺寸方面，总长度L为接头本体沿轴向的最大安装尺寸，安装前需要确认基座安装面到管路转向后的空间距离不小于该尺寸，避免安装后与周边零部件产生干涉；L1为下端外螺纹段的有效旋合长度，选型时需要匹配基座内螺纹的深度，确保螺纹旋合到位后端面能够贴合密封；H为弯角段的垂直高度尺寸，决定了管路转向后的抬升高度，布设多层管路时需要根据该尺寸预留层间间距；L2为配套密封螺母的轴向长度，旋紧螺母后需要确认螺母端面与接头本体台阶面完全贴合，无间隙残留才能保证密封效果。实际安装作业时，需要先清理两端螺纹表面的铁屑、毛刺等杂质，避免杂质嵌入螺纹配合面导致密封失效，下端螺纹与基座连接时可根据输送介质特性缠绕适配的密封带或加装密封垫片，密封螺母与管路连接时需要保证管路插入接头的深度到位，旋紧螺母时扭矩要控制在合理范围，扭矩过大会导致螺母螺纹滑牙或接头本体开裂，扭矩过小则无法达到预期的密封锁紧效果。日常运维过程中，可定期检查密封螺母处是否存在渗漏痕迹，若出现轻微渗漏可适当补紧螺母，若补紧后仍存在渗漏则需要拆开检查密封面是否存在划伤、老化等损伤，及时更换密封件或整体接头，避免渗漏扩大影响整个管路系统的正常运行。这类接头相比塑料材质的快插接头，金属材质的本体具备更高的耐压等级与抗老化性能，可在更宽的温度范围内工作，适合工业场景下长期固定安装的管路连接使用，建模过程中需要重点保证螺纹参数的准确性，以及弯角流道与两端连接段的同轴度，避免加工后出现螺纹无法旋合、流道错位等问题。
