液压鼓式制动系统轮缸结构设计

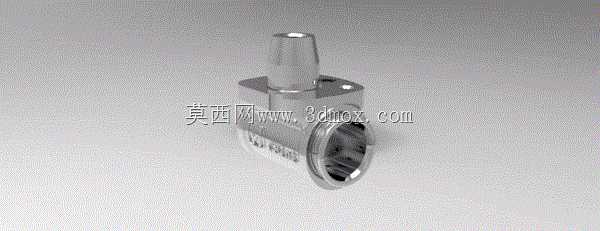

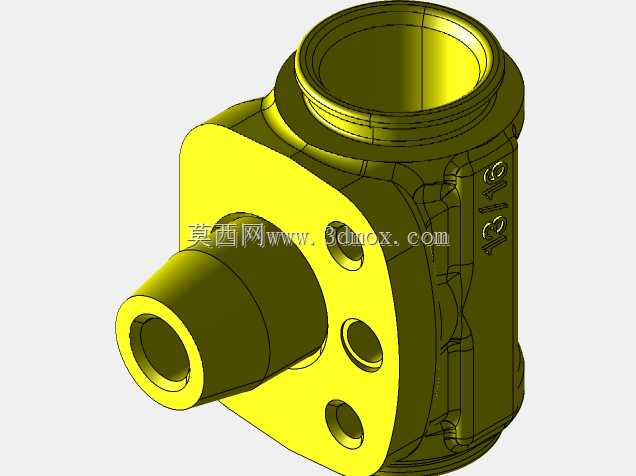

在商用车与乘用车的鼓式制动回路里，轮缸是把制动主缸输送来的液压能直接转化为制动蹄机械推力的核心执行部件，日常维保作业里拆检制动鼓时，最先接触到的承压执行件就是它。这个部件的安装位置固定在每个车轮的制动底板上，多数车型布置在制动蹄的上端区域，通过自带的安装凸耳用螺栓紧固在底板的定位孔位上，安装时需要保证轮缸的活塞轴线与制动蹄的凸轮接触端面保持垂直，避免推压过程中出现偏载导致蹄片偏磨。从结构设计逻辑来看，轮缸的缸体采用一体式锻造结构，进油口设置在缸体侧上方，通过金属制动油管与整车制动管路连通，缸体内部加工有高精度的活塞腔，腔体内壁的粗糙度要求控制在Ra0.8以内，保证活塞往复运动时的密封性能，减少液压油的内泄漏。活塞外端直接抵靠在制动蹄的端部，部分车型的轮缸会在活塞与蹄片之间加装调整垫片，用来补偿蹄片磨损后的间隙，避免制动踏板行程过长。轮缸的端部设置有橡胶防尘罩，能够阻挡制动过程中产生的磨屑、路面溅起的泥水进入缸体内部，防止密封件被杂质划伤导致漏油失效，缸体上还设置有放气螺钉，在更换制动液或者维保后排气时使用，排尽管路内的空气才能保证制动踏板的脚感扎实，不会出现软绵的制动力不足问题。设计建模过程中，首先要确定轮缸的缸径参数，这个参数直接决定了相同制动液压下能够输出的推力大小，需要匹配整车的轴荷、制动蹄的摩擦系数、制动鼓的内径参数来计算，缸径过小会导致制动力不足，缸径过大则会让制动踏板行程过长，影响制动响应速度。安装边界方面，轮缸的整体外轮廓不能和制动鼓的内壁发生运动干涉，在车轮跳动、制动蹄张开到最大磨损极限位置时，轮缸的所有突出结构都要和周边的制动底板、回位弹簧、驻车制动拉索保持足够的安全间隙，一般预留的间隙不小于5mm，避免车辆行驶过程中出现磕碰损坏。轮缸的进油口接口采用标准的制动管锥面密封结构，不需要额外加装密封垫，靠锥面的压紧力实现密封，安装时的拧紧力矩需要控制在合理范围，力矩过大会导致接口螺纹滑牙，力矩过小则会出现制动液渗漏的问题。实际使用过程中，轮缸的常见失效形式包括密封件老化导致的漏油、活塞锈蚀卡滞、放气螺钉密封不良等，建模时需要重点考虑密封件的安装槽尺寸，槽的宽度、深度、倒角都要符合橡胶密封件的安装规范，保证密封件在高压液压油的作用下不会被挤出密封间隙。轮缸的表面处理一般采用镀锌钝化工艺，能够抵御底盘行驶过程中遇到的泥水、融雪盐的腐蚀，延长部件的使用寿命，建模时不需要额外表现镀层厚度，只需要保证基体的结构尺寸准确即可。在制动系统工作时，驾驶员踩下制动踏板，制动主缸建立的液压油通过管路进入轮缸的内腔，推动两侧的活塞向外伸出，推压制动蹄绕支撑销转动，让摩擦片压紧在制动鼓的内圆柱面上，靠摩擦力让制动鼓减速，进而带动车轮减速停车；松开制动踏板时，轮缸内腔的液压下降，制动蹄在回位弹簧的拉力作用下复位，带动活塞退回缸内，制动解除。这个轮缸的小鸟嘴形连杆结构是用来连接驻车制动推杆的，在拉起驻车制动时，通过机械结构拉动推杆，同样可以推动活塞伸出实现驻车制动，不需要依赖液压系统，保证车辆在熄火状态下也能可靠驻车。建模过程中需要注意各个运动部件的行程匹配，活塞的最大伸出量要满足制动蹄磨损到极限时的推压需求，同时还要保证活塞不会从缸体中脱出，缸体内部设置有限位结构，限制活塞的最大伸出位置。
