弧形密封端盖结构三维设计

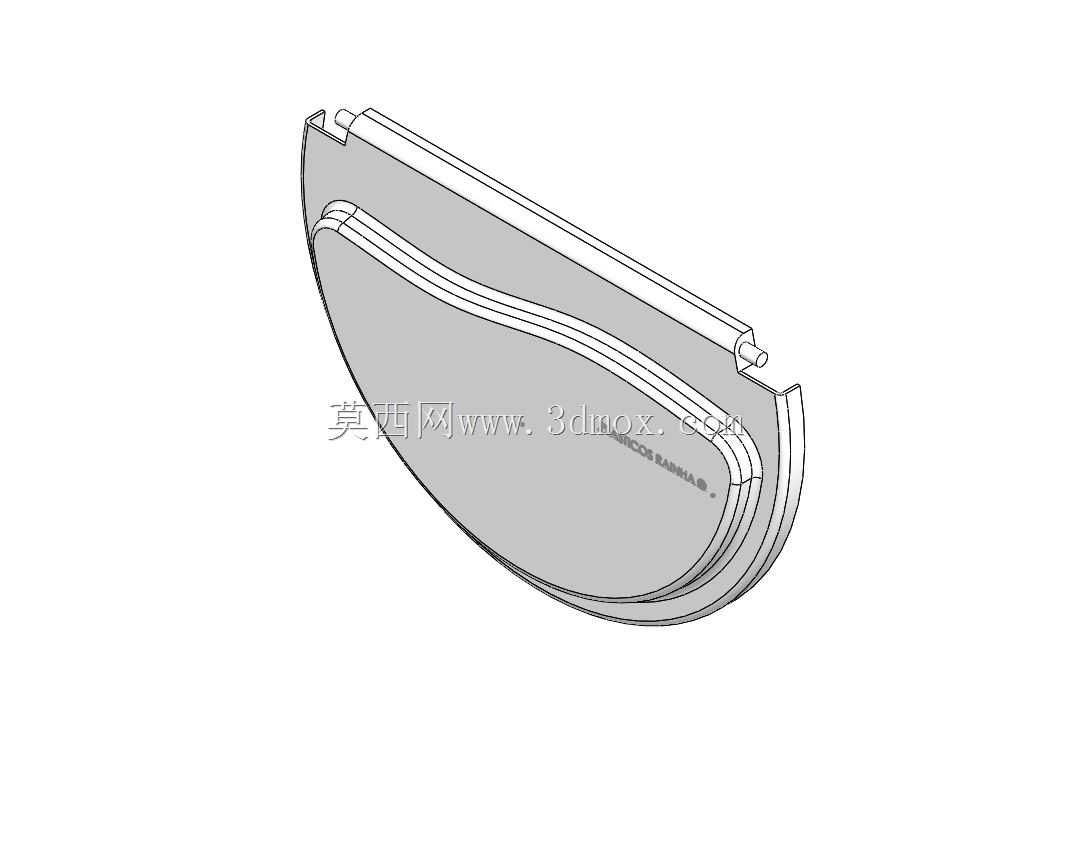

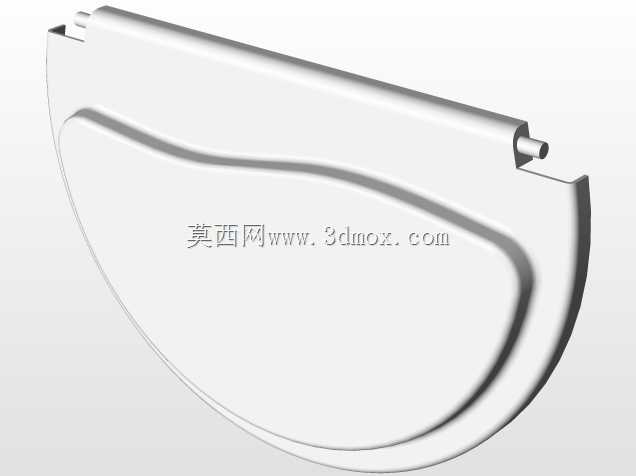

这类弧形端盖多用于小型密封容器的端部封合，常见于车载储物盒、便携防水收纳舱、户外设备防护壳体的开口位置，核心作用是实现开口处的密封遮挡，同时配合壳体侧边的卡扣结构完成快速开合，不需要额外紧固件就能实现可靠扣合，日常开合操作无需借助工具，徒手即可完成拆装。从结构设计上看，整体采用大弧度曲面造型，完全匹配对应壳体的端部轮廓，盖体边缘设置多层叠合的止口结构，每层止口的厚度均匀控制在1.2mm左右，相邻止口之间预留0.8mm的密封胶条安装槽位，安装时嵌入对应规格的发泡硅胶条，扣合后止口与壳体开口侧壁形成多道迷宫式密封结构，能够有效阻挡液体泼溅、粉尘侵入，满足IP54级别的基础防护要求。盖体顶部的弧形曲面并非单纯的外观造型，曲面的曲率经过受力校核，当盖体承受垂直方向的外部压力时，弧形结构能够将受力均匀分散到周边的止口位置，避免平面盖容易出现的中部凹陷变形问题，实际测试中，15kg的垂直静载荷作用在盖面中心位置，变形量不超过0.3mm，卸载后能够完全回弹，不会出现永久形变。盖体一侧设置的两个同轴圆柱凸台是铰接安装位，凸台内孔直径为4mm，与壳体上对应的铰接轴采用间隙配合，配合间隙控制在0.1mm以内，既保证盖体能够绕铰接轴顺畅转动，又不会出现过大的旷量，转动角度范围可以达到0到110度，完全开启时盖体不会与壳体侧壁发生干涉，方便取放容器内部的物件。另一侧的边缘位置做了内凹的扣手位，扣手位的深度为5mm，边缘做了R2的圆角过渡，开合时手指能够方便施力，不会出现硌手的问题。盖体内侧设置了两条平行的加强筋，加强筋沿着盖体的弧度方向延伸，筋条高度为3mm，厚度为1.5mm，与盖体内壁一体成型，既能够提升盖体整体的结构刚性，避免长期使用出现翘曲变形，又能够在扣合时顶住容器内部的密封胶条，保证胶条的压缩量均匀，不会出现局部密封不严的问题。在安装边界上，盖体的整体外轮廓尺寸需要与壳体开口的尺寸严格匹配，长度方向的公差控制在±0.2mm，宽度方向公差控制在±0.15mm，铰接凸台的同轴度公差不超过0.05mm，否则安装后会出现转动卡滞或者扣合错位的问题。盖体的壁厚整体均匀控制在2mm，所有转角位置都做了R0.5以上的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时也能减少注塑过程中的缩痕、缺胶等缺陷，提升成品率。这类端盖一般采用PP或者ABS材质注塑成型，材质本身具备一定的韧性，扣合时能够产生微量的弹性变形，保证卡扣配合的可靠性，同时具备较好的耐候性，在-20℃到60℃的环境温度范围内都能保持稳定的力学性能，不会因为温度变化出现脆裂或者软化变形的问题。在实际选型应用中，需要根据容器内部的存储介质特性调整材质，比如存储带弱腐蚀性的液体时，可以选用耐化学性更好的PP材质，对外观质感要求更高的场景可以选用ABS材质做表面晒纹或者喷涂处理。设计过程中需要重点校核铰接位置的疲劳寿命，按照每天开合10次的使用频率，铰接位置的弯折寿命需要达到1万次以上不出现断裂，这就要求铰接位置的壁厚做渐变处理，避免应力集中在铰接根部，同时凸台与盖体的连接位置做加大圆角过渡，分散弯折时的应力。另外盖体与壳体配合的止口位置需要做拔模处理，拔模角度设置为1.5度，方便注塑脱模，同时也能在扣合时起到导向作用，即使扣合时存在少量错位，也能顺着止口的斜面滑入正确位置，提升使用的顺畅度。
