草坪割草机滚轮式行走支撑轮结构

日常园林养护作业里，手推式草坪修剪设备的行走支撑部件，直接决定了设备在起伏草坪上的贴地作业效果，这次呈现的滚轮结构，就是针对手推割草机的行走端做的适配设计。先从实际使用场景说，草坪地面不是硬化铺装路面，既有草叶带来的软质支撑形变，也有土坡、草根凸起带来的局部高差，普通窄边滚轮压上去容易陷进草层，推起来阻力大不说，还会把草皮压出明显的轮痕，影响修剪后的草坪观感。这个滚轮做了宽幅轮面设计，轮缘做了圆弧过渡，接触草面的时候压强被均匀分散，就算是刚浇过水的软质草坪，也不会出现深轮辙，推过之后草叶能快速回弹，不会留下碾压损伤。

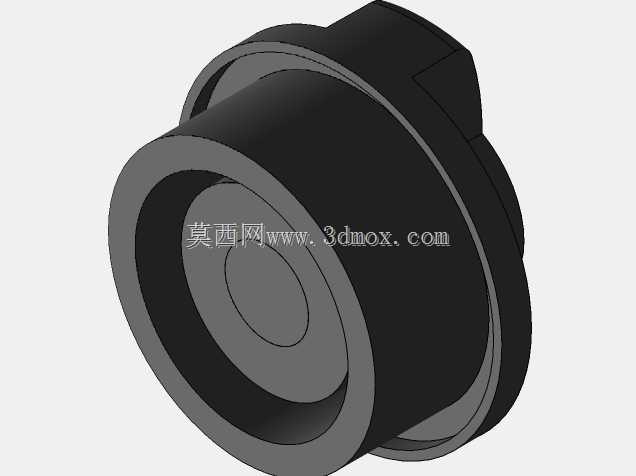

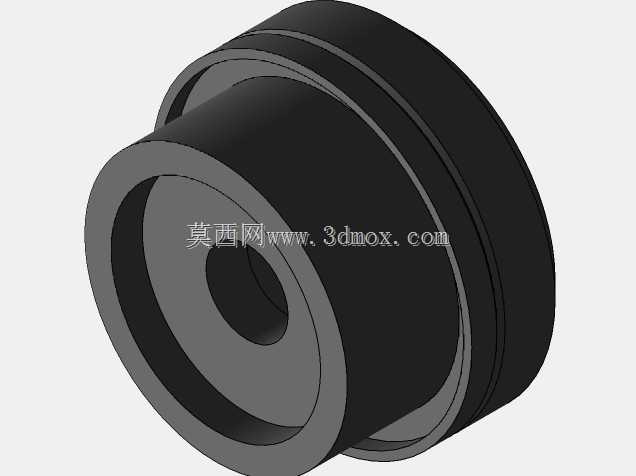

从功能特性上拆解，这个滚轮不是单纯的从动滚动件，它的内部集成了嵌装式的轴套安装位，轮体中间的阶梯空腔是用来卡装自润滑轴套的，不需要额外加装外置轴承座，装配的时候直接把轮轴穿进中心孔，两端卡在割草机机架的安装卡槽里就能完成固定，拆装维护的时候不用拆周边的护罩或者刀盘结构，日常清理缠在轮轴上的草屑非常方便。轮体外侧的凸缘结构，是用来和机架上的限位挡片配合的，滚轮滚动的时候不会出现轴向窜动，就算推着设备斜着过坡，轮体也不会从安装位脱开。轮体一端的六角凸台结构，是预留的辅助驱动接口，如果后续要把这款滚轮适配到自走式割草机上，直接把驱动套卡在六角凸台上，就能传递行走动力，不用重新开模做轮体，一套结构能适配手推、自走两款机型，减少了配件的备货种类。

说回设计思路，最开始做方案的时候，考虑过用分体式的轮体加橡胶外圈的结构，但实际测试下来，橡胶外圈在沾了草屑和泥水之后，容易被草汁腐蚀，时间长了会出现开裂掉块的问题，而且橡胶件和塑料轮体的粘接位置，在夏季高温暴晒下容易脱胶。最终确定的一体式硬质耐磨材质方案，轮体整体用耐磨工程塑料注塑成型，表面做了细微的磨砂纹理，滚动的时候不会沾附太多草屑，就算沾了泥点，用水冲一下就能清理干净，材质本身耐草汁、耐水肥腐蚀，户外长期放置也不会出现老化脆裂的问题。轮体内部做了环形的加强筋，从中心轴套位一直延伸到轮体内壁，既保证了轮体的径向承重能力，又不会让整体重量太大，推起来不会有额外的负重感。

再讲安装边界的尺寸控制，这款滚轮的总宽度控制在割草机侧挡板的内侧间距以内，安装之后轮面最外侧不会超出设备的整体宽度，推着设备过绿篱之间的狭窄通道时，不会刮蹭到两侧的植物。轮体的外径是经过反复测算的，太小的话越障能力差，遇到土块容易卡滞，太大的话会抬高刀盘的最低安装位置，留茬高度降不下来，最终确定的外径尺寸，既能轻松越过15mm以内的草根凸起或者小土块，又能保证刀盘的最低留茬高度达到园艺修剪的常规要求。中心安装孔的公差是按照轻推配合做的，轮轴穿进去之后，径向间隙控制在0.1mm以内，滚动的时候没有旷量，不会出现行走时轮体晃荡导致的设备走偏问题。轮体两端的安装定位面做了倒角处理，装配的时候不用刻意对齐，顺着倒角就能把轮体滑进机架的安装槽里，生产线装配的时候能省不少对位的时间。

实际作业的时候，这个滚轮除了起到行走支撑的作用，还能辅助控制割草的留茬高度，因为轮底和刀盘之间的高度差是固定的，当滚轮贴在草坪表面滚动时，刀盘的高度就被滚轮限定住，不会因为操作人员手的推力变化出现刀盘忽高忽低的问题，修剪出来的草坪高度一致性很好。遇到局部有小坑的位置，宽轮面也能搭在坑的边缘，不会让刀盘直接磕到泥土里，避免打刀的问题。轮体的黑色材质是做了抗UV改性的，长期在户外阳光下暴晒，不会出现褪色或者材质变脆的问题，使用寿命比普通塑料轮长不少。
