两路密封型OCS1.2阴接连接器结构设计

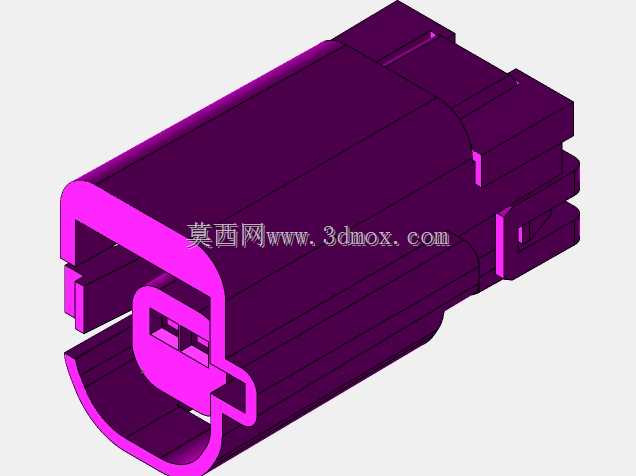

这款两路密封OCS1.2阴连接器组件，主要面向低压电气线束的对接场景，常见于车载低压信号回路、工业设备内部信号传输线束、户外小型电气模组的接线部位，核心作用是在有限的安装空间内完成两路电信号的稳定对接，同时依靠自身密封结构阻挡水汽、粉尘侵入对接端，避免接触件氧化、短路引发的信号中断问题。从实际选型适配的角度看，这类连接器的安装边界需要匹配线束外径与设备面板的开孔尺寸，主体外壳的外轮廓做了圆弧过渡处理，没有尖锐的棱角，在穿入设备安装孔或者线束护套时不会刮伤周边的绝缘层，外壳侧面预留的卡扣位是和对接端阳连接器锁合的核心结构，装配时只需要将两端对准推入，卡扣就会自动卡入阳连接器的卡槽内，不需要额外加装紧固件，现场装配效率比螺纹锁紧式的接插件高40%左右，后期维护拆卸时只需要按压卡扣的解锁位就能直接拔出，不会损伤线束与接触件。设计这款连接器的时候，首先要考虑的是密封可靠性，外壳前端的密封槽位需要和配套的密封圈过盈配合，过盈量控制在0.2-0.3mm之间，既能保证装配后密封圈不会移位脱落，又不会因为过盈量过大导致装配阻力过大，现场工人徒手就能完成对接。内部的接触件腔室做了独立的隔仓设计，两个1.2规格的阴接触件分别安置在独立的腔室内，腔室之间的隔断壁厚均匀，避免注塑成型时出现缩痕影响尺寸精度，同时也能防止两个接触件之间出现电弧爬电的问题，爬电距离满足低压电气设备的安全规范要求。接触件的固定采用倒刺卡接结构，接触件装入腔室后，倒刺会卡入腔室内壁的卡槽内，能承受至少50N的轴向拉脱力，不会因为线束拉扯导致接触件退针，引发接触不良的故障。外壳尾部的线束入口做了渐变的收口结构，和线束外护套配合后能形成第二层密封屏障，即使外层密封圈因为长期老化出现轻微渗漏，尾部的收口结构也能阻挡大部分水汽进入接触腔室，提升整体的防护等级。从安装适配的尺寸来看，这款连接器的主体宽度控制在12mm以内，长度不超过25mm，适合在空间紧凑的线束分支部位使用，比如汽车车门内部的线束对接、工业传感器的尾部接线、户外LED模组的内部信号连接，这些场景的安装空间都比较局促，过大的连接器会干涉周边的其他零部件，这款的外形尺寸刚好能适配这类紧凑空间的安装需求。外壳的材质选用耐温的工程塑料，能在-40℃到125℃的温度范围内保持结构强度，不会因为高温出现软化变形，也不会因为低温出现脆裂问题，适配车载、户外工业设备的宽温工作环境。在结构细节上，连接器外壳的导向槽设计在对接端的侧面，和阳连接器的导向筋配合，装配时能自动对准，不会出现插反的问题，避免因为插反导致接触件弯折损坏，导向槽的导入端做了15度的倒角，即使对接时有轻微的位置偏差，也能顺着倒角滑入正确的对接位置，降低现场装配的对位难度。内部的阴接触件采用冠簧结构，和阳插针对接后接触面积更大，接触电阻更小，能稳定传输小电流的控制信号，不会因为接触电阻过大导致信号衰减，冠簧的弹性经过调校，反复插拔50次后依然能保持足够的接触压力，满足设备全生命周期内的维护插拔需求。密封结构的设计还考虑了长期使用的老化问题，密封圈选用耐油耐老化的橡胶材质，和外壳的密封槽配合时，槽内的圆角设计避免了密封圈被尖锐边角割伤，装配后密封圈的压缩量均匀，整个对接端面的密封压力一致，不会出现局部密封失效的问题。在实际布线场景中，这类连接器的固定方式灵活，既可以直接在线束中段悬空对接，依靠卡扣的锁合力保持连接稳定，也可以通过外壳上预留的固定耳，用螺丝将连接器固定在设备的支架或者面板上，避免车辆行驶或者设备运行时的振动导致连接器松脱。外壳表面的加强筋沿着轴向布置，既提升了外壳的整体结构强度，在受到侧向挤压时不会出现开裂变形，又不会增加过多的壁厚，避免注塑成型时出现缩水、气泡等缺陷，保证产品的成型良率。
