螺旋伸缩通讯连接电话线结构设计

　　在固定通讯终端的配套结构设计中，这类螺旋伸缩电话线是连接座机主机与手持听筒的核心传输部件，日常办公桌面、公共服务岗亭、工业调度工位的固定通讯场景里，几乎都能见到这类结构的身影。不同于普通直布线缆，它的螺旋卷绕结构可以在使用者拿取听筒移动时，自动拉伸适配操作距离，松手后又能依靠自身弹性回缩到初始卷绕状态，不会像直线缆那样在桌面堆积缠绕，既节省工位的布线空间，也能避免线缆反复弯折造成的内部线芯断裂问题。做这个结构的三维建模时，首先要确定螺旋段的基础参数，卷绕的中径要匹配常规电话线的线径规格，不能过粗导致回缩后整体体积偏大占用桌面空间，也不能过细让拉伸时的应力集中在螺旋的弯折拐点处，缩短线缆的实际使用寿命。

　　螺旋的节距设计要兼顾拉伸行程和回弹性能，节距过小会让线缆拉伸时的阻力变大，使用者拿取听筒拖动时会有明显的拉扯感，节距过大则会让回缩后的螺旋段松散，无法保持规整的卷绕形态，容易和桌面其他线材勾挂。两端的出线段要做平直延伸处理，长度要适配主机和听筒的接线端安装位置，出线端和螺旋段的过渡位置要做平滑的曲率过渡，不能出现硬弯折的直角结构，不然这个位置在反复拉伸过程中会最先出现护套开裂、线芯折断的故障。从安装边界来看，这类电话线回缩后的整体环形外径一般控制在120mm到180mm之间，自然垂放时不会超出常规座机的底座摆放范围，最大拉伸长度可以达到回缩状态的4到6倍，足够覆盖使用者坐在工位上拿取听筒到耳边操作的活动距离，不需要额外接延长线。

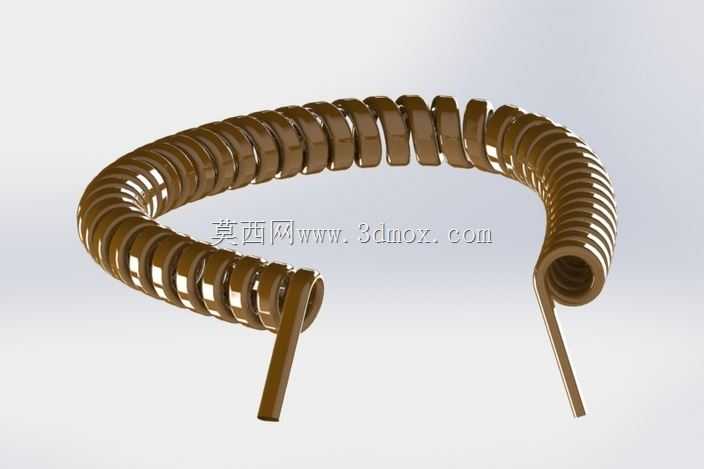

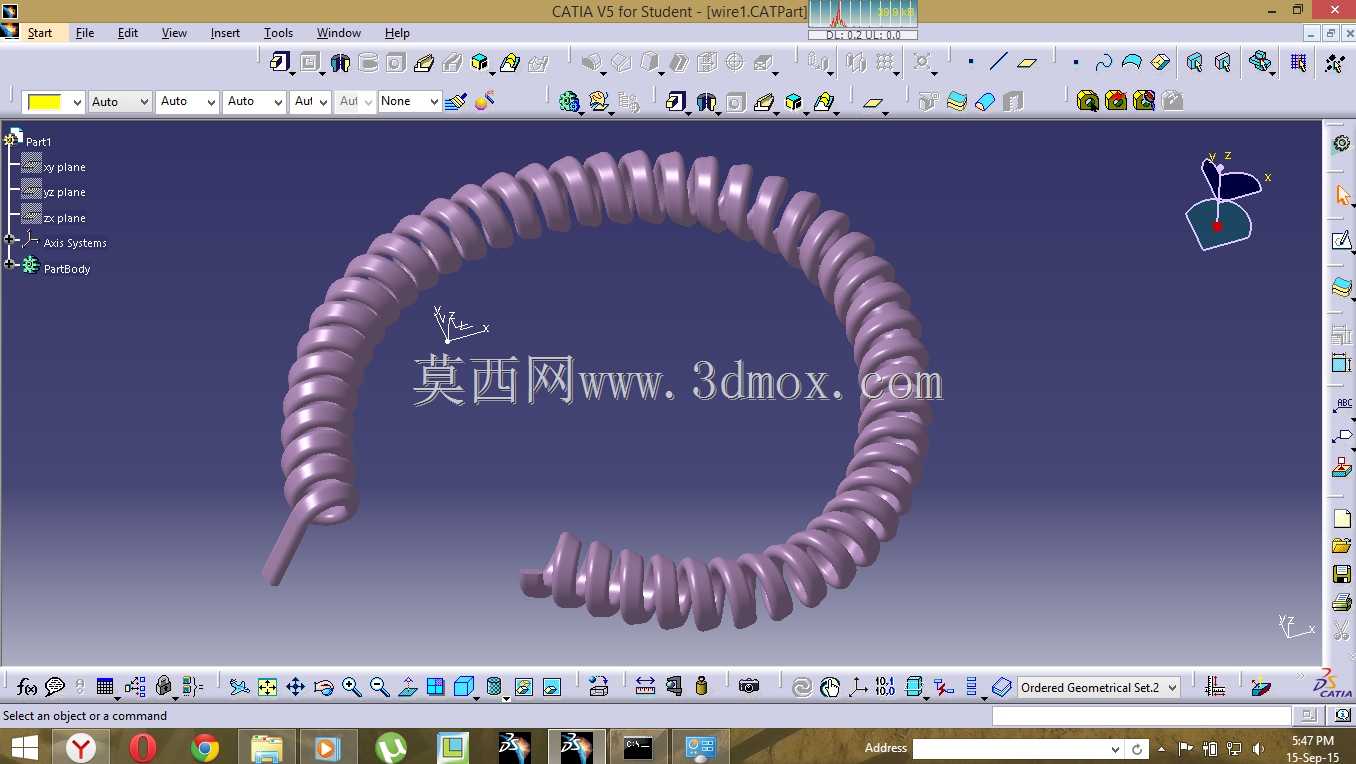

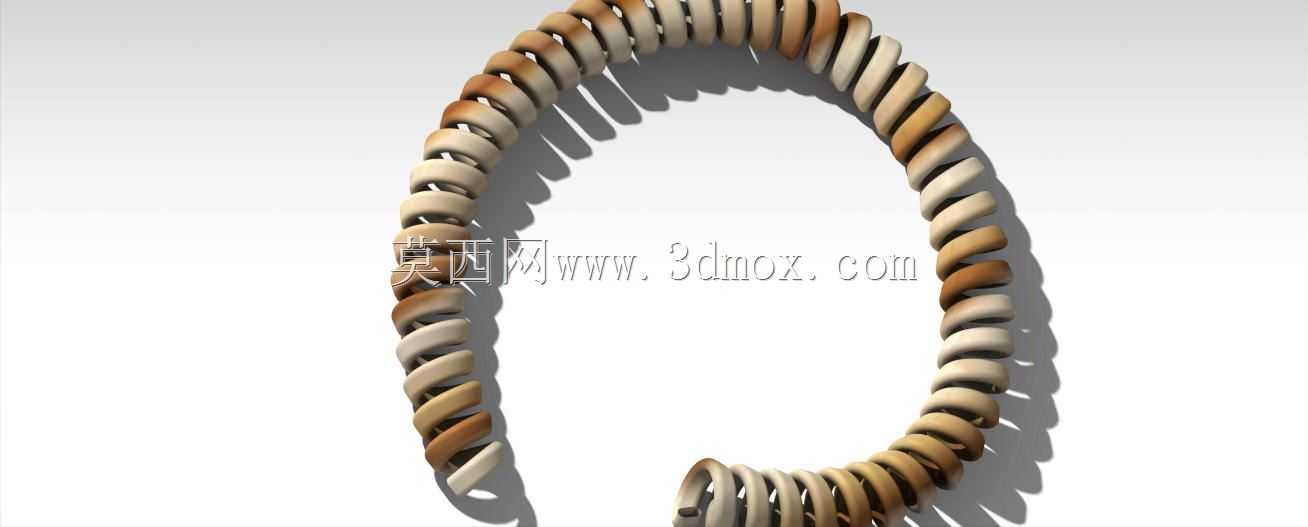

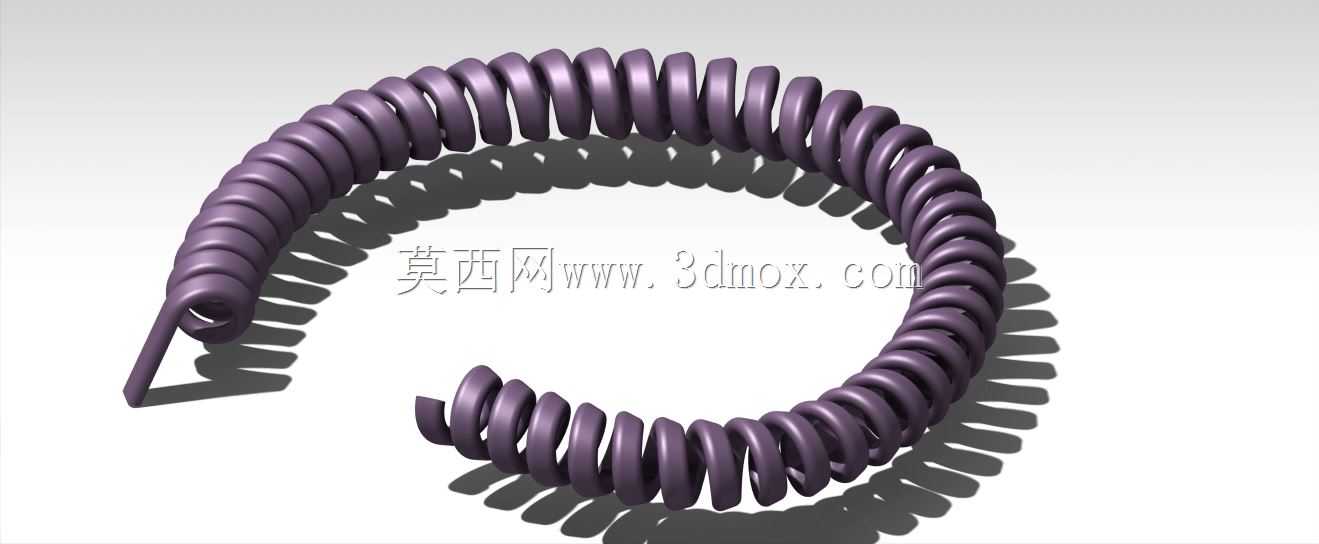

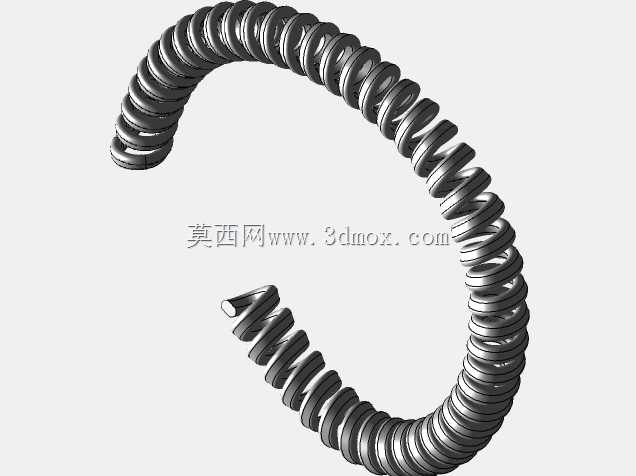

　　建模过程中要重点还原螺旋段的等距卷绕特征，保证每一圈螺旋的曲率一致，这样在实际生产做护套注塑的时候，材料的收缩率才能均匀分布，不会出现某一段弹性不足或者过硬的问题。内部的线芯排布要和螺旋的卷绕方向保持一致，避免拉伸时线芯和外护套之间产生相对位移，长期使用后出现线芯拧转断裂的情况。外护套的材质一般选用改性软质PVC，建模时要预留出护套的壁厚空间，壁厚要均匀控制在1mm到1.5mm之间，太薄容易被尖锐物体划破，太厚则会让线缆整体硬度上升，回弹手感变差。在实际的设备配套选型中，这类螺旋电话线除了普通固定电话使用，还可以适配部分工业现场的手持通讯终端、呼叫系统的对讲分机，只要是需要短距离信号传输、同时要求线缆能自动回缩不占用多余空间的场景，

　　都可以参考这个结构的设计逻辑调整螺旋参数，比如需要更长拉伸距离的场景，可以适当增加螺旋的圈数，调整卷绕中径来适配更大的伸缩行程，需要更高耐磨性能的场景，可以在外护套的建模阶段调整表面的纹理结构，增加握持和拖拽时的耐磨性，减少长期使用后的表面磨损。做结构校验的时候，要模拟反复拉伸的工况，检查螺旋过渡位置的应力分布，确保最大应力值低于护套材料的疲劳极限，避免经过上千次拉伸后出现护套开裂的问题，同时要确认回缩后的形态规整，不会出现螺旋圈错位、互相卡滞的情况，保证每次拉伸后都能顺畅回缩到初始状态，不会在桌面留下杂乱的线缆堆积。
