菱形法兰带座外球面KFL08轴承结构

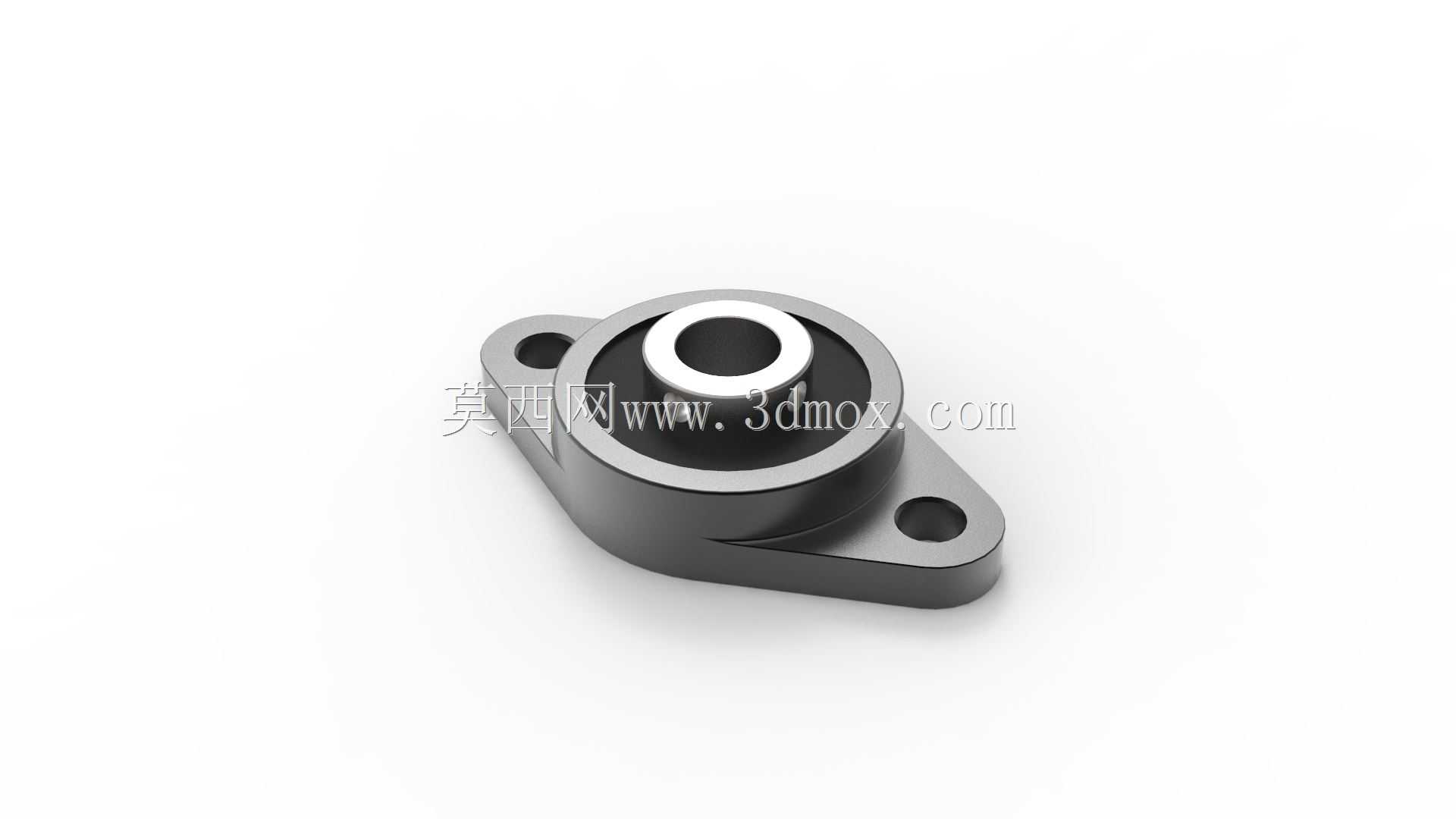

做小型输送线、桌面级自动化工位改造的时候，经常会遇到窄安装空间下的转轴支撑需求，KFL08这类菱形法兰带座轴承刚好适配这类场景——相比立式铸钢轴承座，它的两个安装耳呈菱形对角分布，不需要在安装板上预留方形的安装空位，在型材框架的边角位置、薄型设备的侧壁上都能完成固定，不会和周边的走线槽、传感器支架产生空间干涉。

从实际使用的功能来看，这类带座轴承本身集成了轴承外圈的支撑壳体，不需要额外加工轴承安装孔位，只需要在安装面板上开出对应轴径的过孔，再用两颗螺栓穿过法兰耳的安装孔锁紧即可完成装配，相比分离式的轴承加孔位挡圈的固定方式，能省去不少现场配做的加工量，尤其适合非标设备快速改型、小批量设备试制的场景，在小型皮带输送机的从动辊支撑、桌面分拣机构的摆臂转轴、包装设备的导辊固定位上都能看到这类轴承的应用。

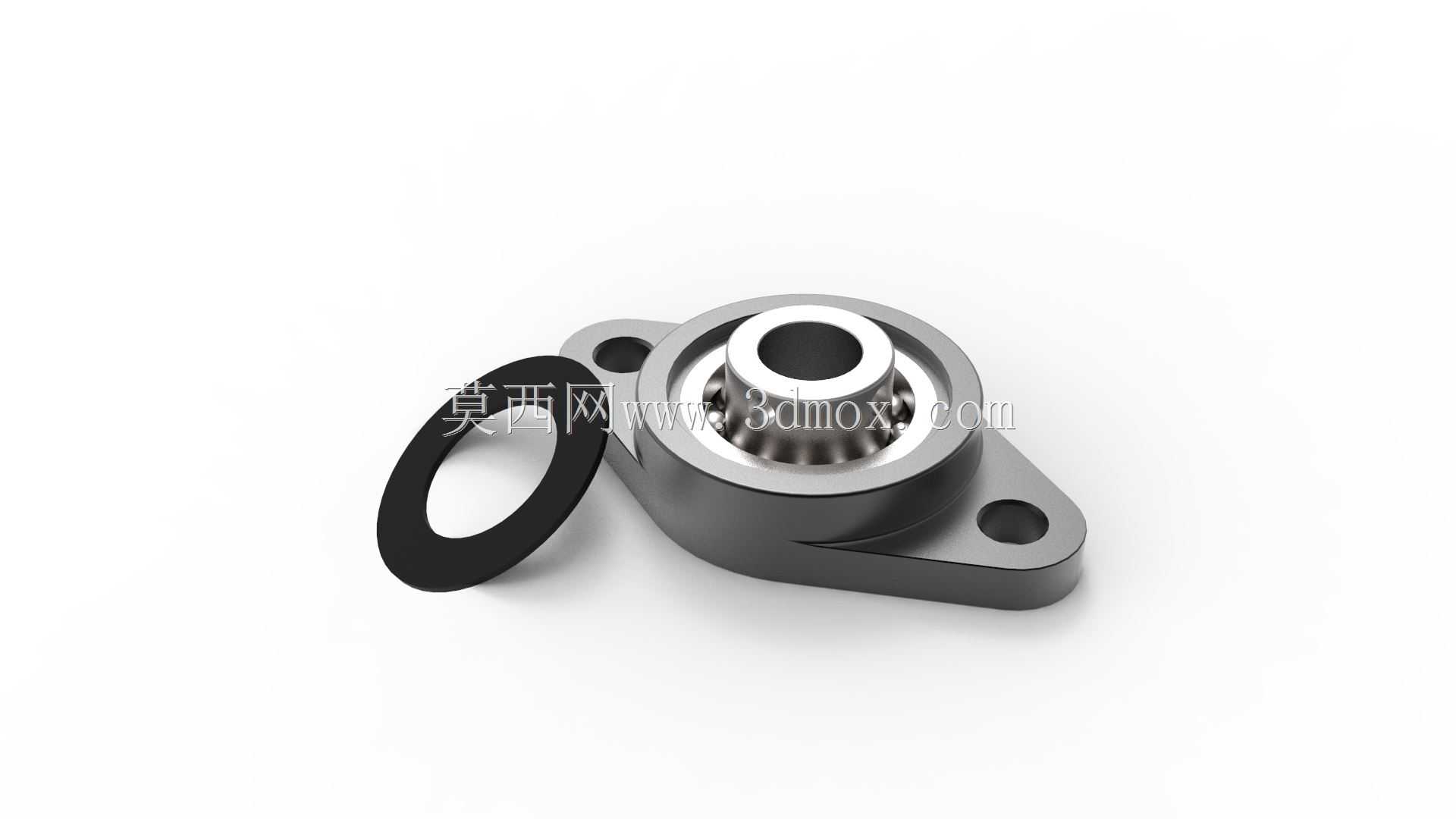

设计这款轴承结构的时候，首先要考虑的是安装边界的适配性：法兰座的两个安装孔中心距要匹配常用的20系列、30系列铝型材的安装孔位间距，让使用者不需要额外加工转接板就能直接固定在型材框架上；轴承内孔的公差选用过渡配合，适配8mm直径的光轴，既保证轴转动时不会和内圈产生相对滑动，又不会因为过盈量太大导致装配时需要敲击损伤轴承滚道。配套的密封垫圈是设计里很容易被忽略的细节，它垫在法兰座和安装面板之间，一方面可以填补安装面的平面度误差，避免锁紧螺栓时法兰座产生形变挤压轴承外圈导致转动卡滞，另一方面可以阻挡设备运行时产生的粉尘、切削液溅入轴承内部，延长轴承的维护周期。

轴承本体采用外球面结构，自带一定的调心余量，就算安装面板上的两个安装孔和对侧轴承的孔位存在小角度的同轴度误差，轴承内圈也可以自动适配轴的角度，不会出现别劲、转动阻力大的问题，这一点对现场装配的容错率提升非常明显——很多小型设备的安装板采用薄板激光切割加工，折弯或者焊接后难免存在轻微的形变，普通深沟球轴承如果座孔同轴度偏差超过0.5度就会出现卡滞，而这类带座外球面轴承可以容忍最大2度左右的角度偏差，大幅降低现场装配的调试难度。

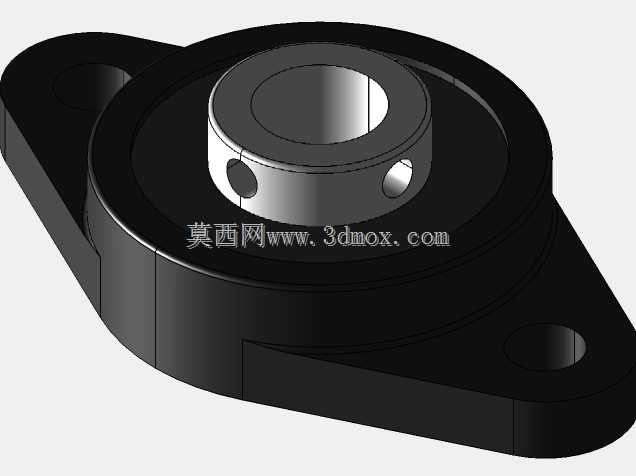

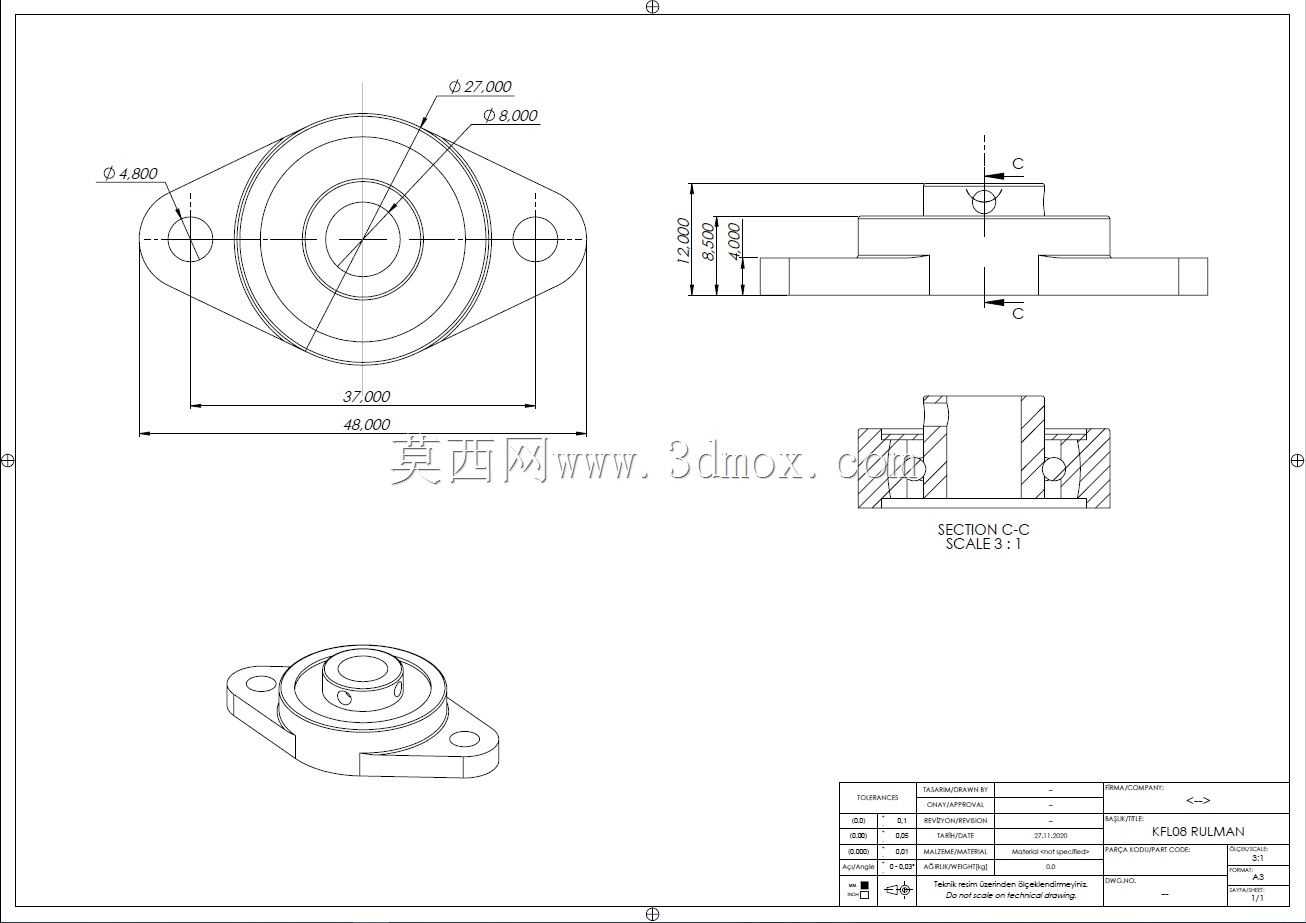

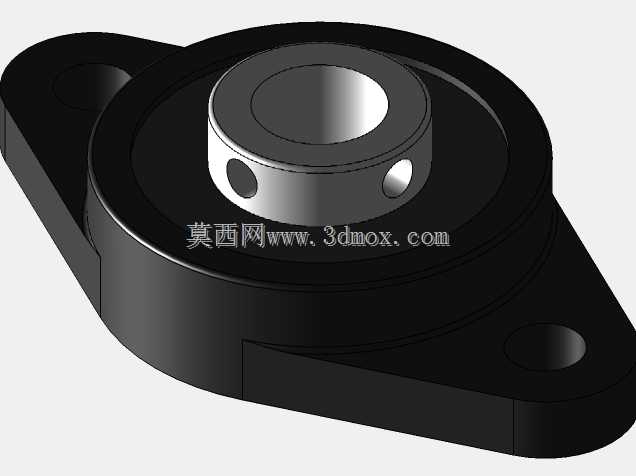

从外形尺寸的细节来看，法兰座的本体采用锌合金压铸成型，整体厚度控制在15mm以内，突出安装面的高度不会超过20mm，在空间紧凑的设备内部不会占用过多的Z向空间；轴承内圈的两端突出法兰座平面，方便安装轴用挡圈或者顶丝，实际装配时可以根据载荷方向选择顶丝锁紧或者挡圈限位的方式固定轴和内圈：如果是径向载荷为主的导辊类应用，直接用内圈上的顶丝锁紧轴即可；如果存在一定的轴向窜动力，就可以在轴上加工卡簧槽，用轴用挡圈贴住内圈端面限位，避免轴运行时从轴承内脱出。

实际选型的时候还要注意载荷边界，这类小型菱形座轴承适合轻载、转速不超过3000转/分钟的应用场景，比如小型输送带的辊子支撑、手动工装的转轴、检测设备的摆杆支点，不能用在重载冲压设备、大功率传动的主轴位置，它的壳体强度和轴承额定动载荷都不足以承受大的冲击载荷。另外安装的时候不要过度锁紧法兰螺栓，锌合金壳体的强度不如铸铁座，锁紧力矩过大容易导致法兰耳断裂，一般用手拧紧后再回旋四分之一圈，保证垫圈被压实但壳体没有产生形变即可。

建模的时候要注意还原几个关键的配合细节：轴承外圈和法兰座内孔的配合要采用小间隙配合，因为实际生产中轴承外圈是压入法兰座的，建模时要预留0.01-0.02mm的压入余量，避免装配时出现干涉；密封垫圈的内径要略大于轴承内圈的外径，保证垫圈不会和转动的内圈产生摩擦；法兰安装孔的直径要比常用的M4安装螺栓大0.5mm，留出一定的位置调整余量，方便现场装配时微调轴承的位置来保证轴的同轴度。
