立式带座滑动轴承支撑座结构设计

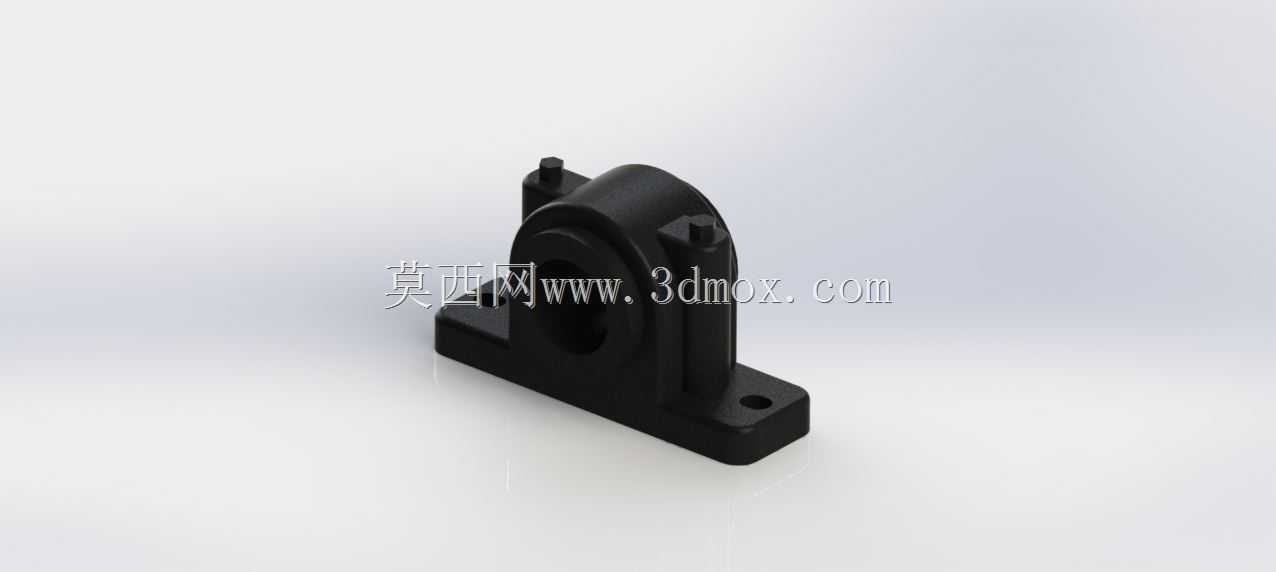

这款立式带座支撑结构，核心应用场景覆盖轻工输送线、小型传动机构、非标自动化设备的转轴支撑环节，在低速轻载的传动链路中，承担径向载荷承载、转轴径向定位的核心作用，区别于分体式剖分轴承座，该结构采用整体式铸造成型的座体设计，在安装便捷性与结构刚性上做了针对性平衡。从实际设备用途来看，这类支撑座多用于直径不大的光轴支撑场景，比如小型皮带输送机的从动辊端支撑、桌面型非标设备的传动轴定位、小型风机的叶轮轴固定，安装时不需要额外加工复杂的安装基面，仅需通过底座两个安装孔配合螺栓即可完成固定，对安装面的平面度公差要求相对宽松，适配车间现场快速改装、小批量设备组装的作业需求。

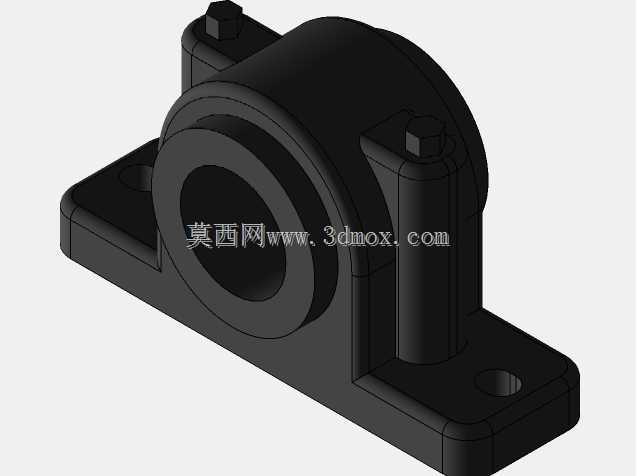

产品功能特性上，座体上方的两个凸台结构预留了紧定螺钉安装位，装配时可通过紧定螺钉顶紧穿入座体内孔的转轴，避免转轴运转过程中出现轴向窜动，同时也能补偿一定的轴径加工公差，即便轴的外径存在小幅负偏差，也能通过紧定螺钉实现可靠锁紧。座体中间的内孔为轴承安装腔，可适配对应尺寸的滑动轴套或者微型滚动轴承，内孔的同轴度公差控制在IT7级区间，能保证转轴运转时的径向跳动量控制在合理范围，避免运转过程中出现卡滞、偏磨的问题。底座部分采用加厚的平板结构，两个安装孔分布在座体两侧，安装孔的中心距经过优化，螺栓锁紧时的压紧力能均匀传递到整个座体，不会出现座体单侧受力变形的情况，底座与座体的衔接位置做了圆弧过渡处理，能有效降低应力集中系数，在承受冲击载荷时避免衔接位置出现断裂问题。

从设计思路层面拆解，这款结构优先考虑了小载荷场景下的成本控制与安装便利性，整体没有多余的冗余结构，座体的壁厚设计遵循等强度原则，承载区域的壁厚适当加厚，非承载区域做了合理的减薄处理，既保证了结构刚性，又控制了整体重量。上方的两个锁紧凸台没有采用外凸过多的设计，避免占用过多的设备安装空间，凸台的内螺纹孔与座体内孔垂直相交，保证紧定螺钉锁紧时的作用力能垂直作用在转轴表面，锁紧可靠性更高。内孔的两端做了小尺寸的倒角处理，装配轴承或者轴套时能起到导向作用，避免装配过程中刮伤轴承外圈或者轴套表面，同时也能储存少量润滑脂，在长期运转过程中缓慢释放，延长润滑维护周期。

关于外形尺寸与安装边界，这款支撑座的底座长度方向尺寸适配M6或者M8的安装螺栓，两个安装孔的中心距满足常规小型传动机构的安装孔位通用规格，不需要重新设计安装板即可直接替换同规格的老式支撑座。座体总高度控制在较低区间，能降低转轴的安装中心高，适配安装空间局促的设备内部布局，内孔的轴向长度与轴径的比例控制在1.2:1左右，既保证了足够的支撑长度避免转轴挠曲，又不会因为轴向长度过长导致装配难度提升。安装时需要注意，底座的安装面需要去除飞边与焊渣，螺栓锁紧时需要采用对角锁紧的方式，避免座体因为锁紧力不均出现倾斜，导致转轴运转时出现别劲的问题；如果用于有少量粉尘的作业场景，可在内孔两端加装简易的毛毡密封圈，避免粉尘进入轴承配合面加剧磨损。在实际建模过程中，这类结构需要重点关注内孔与安装底座的平行度公差，以及两个锁紧螺纹孔与内孔的位置度，避免加工完成后出现紧定螺钉无法对准转轴、安装后转轴与安装面不平行的问题，建模时可先绘制底座的草图，再向上拉伸生成座体主体，最后切除内孔与安装孔、添加螺纹孔特征，能有效保证各特征之间的位置精度，减少后续工程图标注时的公差累积问题。
