5英寸HDMI树莓派触控显示屏结构

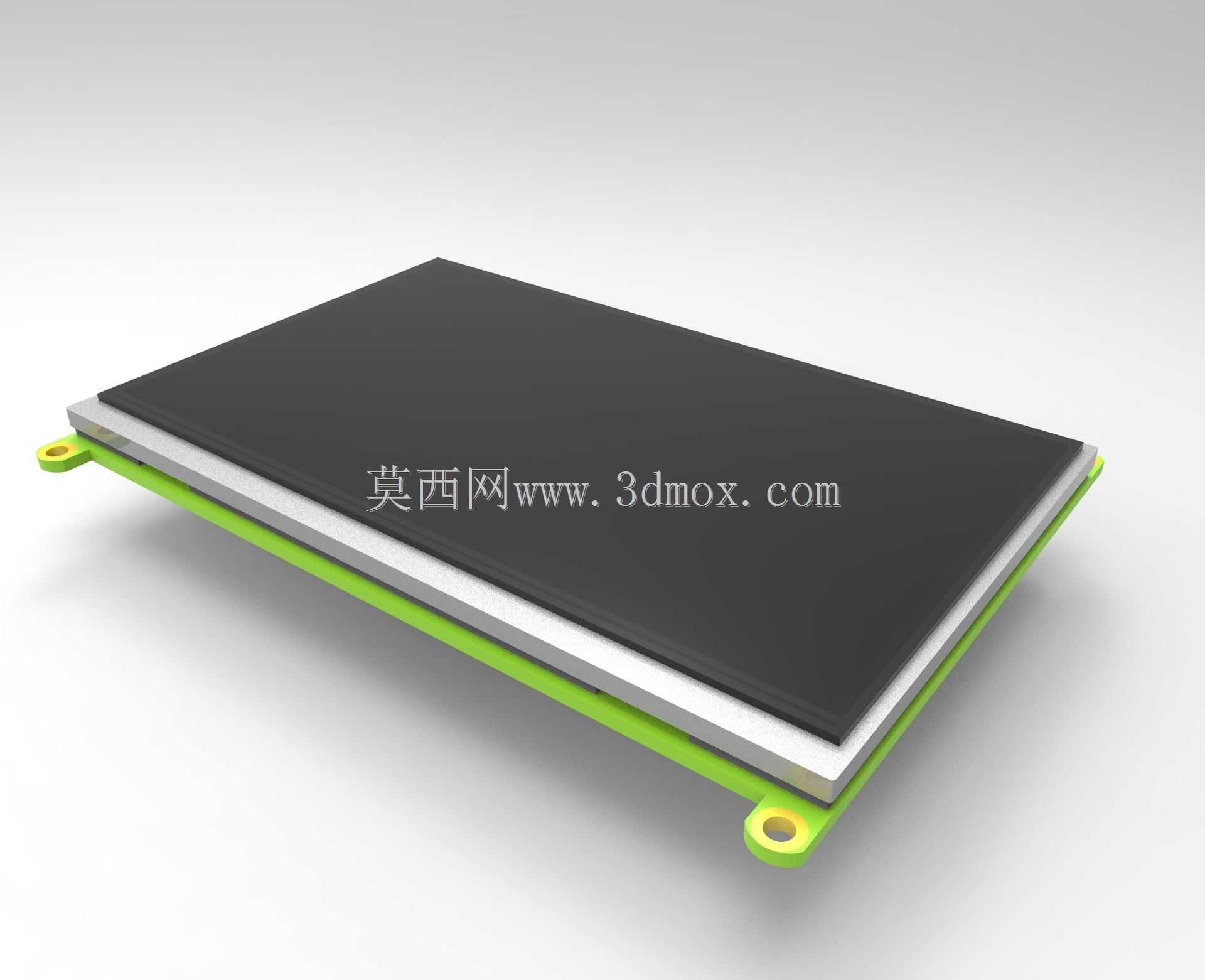

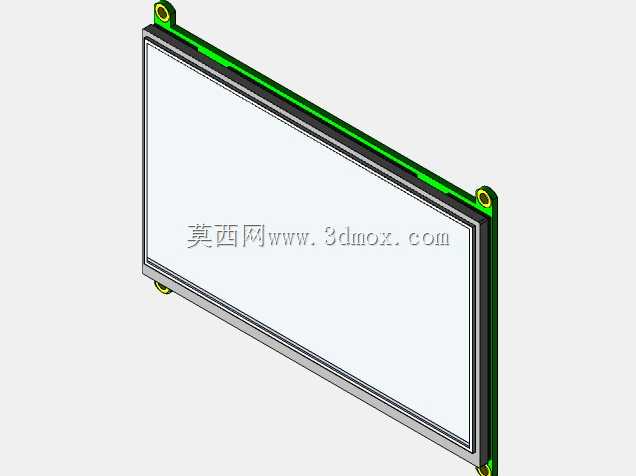

做嵌入式开发、小型智能设备样机搭建的时候，选对适配的显示模块能省不少结构适配的麻烦，这款5英寸的触控显示模组，就是专门针对树莓派这类单板计算机做适配的部件，日常做小型人机交互终端、便携检测设备样机、桌面级迷你工控操作面板的时候，用它做显示输入单元刚好合适。先从实际安装的边界说起，这款屏的整体外形是规整的矩形结构，屏幕显示区域占了正面绝大多数面积，边缘的PCB边框做了收窄处理，不会占用过多安装空间，底部延伸出的带安装孔的固定耳，是做结构固定的时候最常用的点位，安装孔的孔径适配常规的M2螺丝，固定的时候不需要额外做转接支架，直接在设备壳体的对应位置做螺柱就能完成固定，屏幕整体厚度控制得比较薄，叠层结构从正面的钢化玻璃保护层，到中间的液晶显示层，再到底部的PCB驱动板，每层的公差都控制在合理范围，做壳体嵌套的时候，预留0.2mm的装配间隙就能顺利安装，不会出现卡滞或者间隙过大漏光的问题。从功能特性上看，它搭载的是XPT2046触控控制芯片，支持电阻式触控输入，不需要额外挂载触控驱动板，HDMI接口直接传输视频信号，同时可以通过排线从树莓派的引脚取电，不需要额外布置供电线路，800x480p的分辨率对于小型设备的参数显示、简单触控操作来说完全够用，不会出现画面模糊、触控点位偏移的问题，日常用来显示设备运行参数、做简单的触控按键交互、甚至播放低帧率的演示画面都能满足需求。做结构设计的时候，要注意屏幕正面的可视区域不要被壳体边框遮挡，边框压合的位置要落在屏幕边缘的非显示黑边区域，压合的宽度控制在3mm左右就足够，既可以固定屏幕，也不会遮挡显示内容；屏幕背部的驱动元件有一定的凸起高度，做壳体内部的筋位避让的时候，要预留至少1mm的安全间隙，避免装配的时候挤压到背部的电容、接口元件造成损坏。实际应用场景里，除了搭配树莓派做开发板的显示配件，它也可以用在小型3D打印机的操作面板、便携环境检测设备的显示终端、迷你数控电源的交互界面上，只要设备有HDMI视频输出能力，能提供5V的供电，就可以适配这款屏幕，不需要做复杂的驱动调试。设计这款屏的三维结构的时候，重点还原了每层结构的装配关系，从外层的保护玻璃到中层的显示面板，再到底部的PCB板和侧边的接口位置，都按照实际实物的尺寸做了还原，固定耳的位置、安装孔的中心距都和实物一致，做设备整体装配的时候，可以直接把这个模型导入总装配体里做干涉检查，提前预判安装的时候会不会和周边的电路板、固定结构、壳体筋位产生冲突，减少实际打样的时候出现装配问题的概率。另外要注意的是，这款屏幕的触控层是电阻式的，表面的保护层硬度不高，做结构设计的时候如果是外露使用的场景，可以在屏幕正面预留钢化膜的粘贴间隙，或者在壳体上做略高于屏幕表面的防护凸边，避免日常使用的时候硬物直接刮擦屏幕表面造成划痕。屏幕侧边的排线出口位置要做对应的走线槽预留，排线弯折的半径不要小于5mm，避免排线折损造成接触不良的问题，供电和信号传输的线路要和设备内部的强电线路保持足够的安全间距，避免信号干扰造成屏幕闪烁、触控失灵的问题。从结构强度上看，屏幕的PCB板采用的是常规厚度的玻纤板，自身有一定的结构强度，日常安装只要固定好两个带孔的固定耳，再配合正面边框的压合，就可以保证屏幕安装的稳固性，不需要额外做支撑结构，哪怕是用在经常移动的便携设备上，也不会出现屏幕松动移位的问题。
