车载圆形嵌入式巴尔马电池状态监测仪表

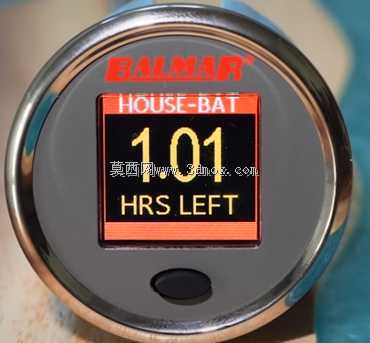

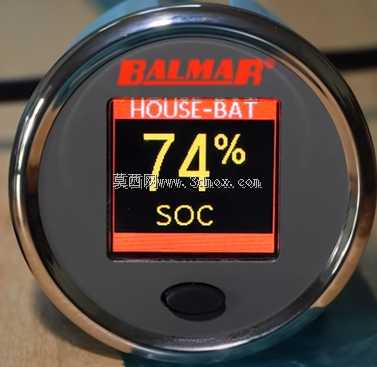

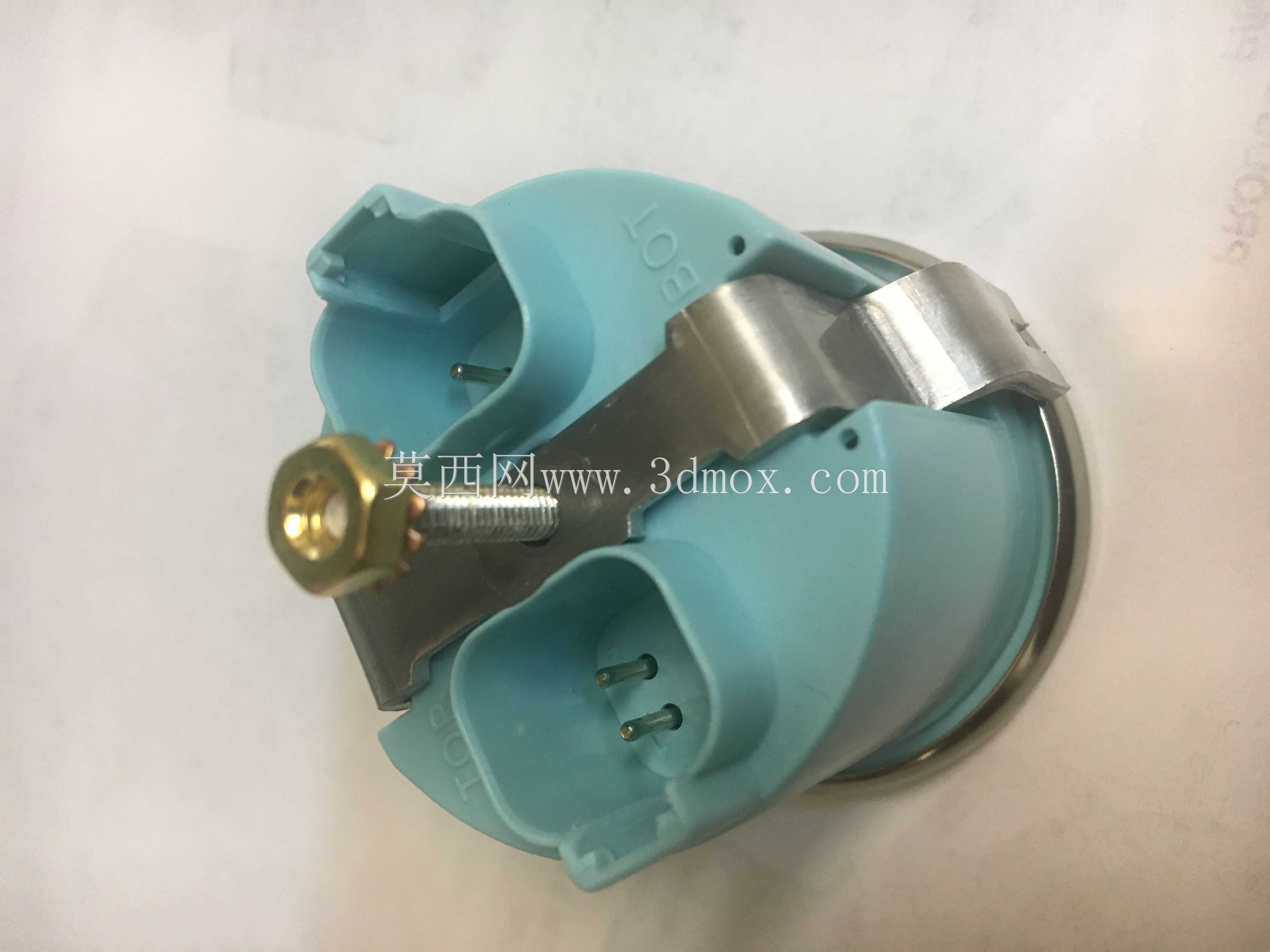

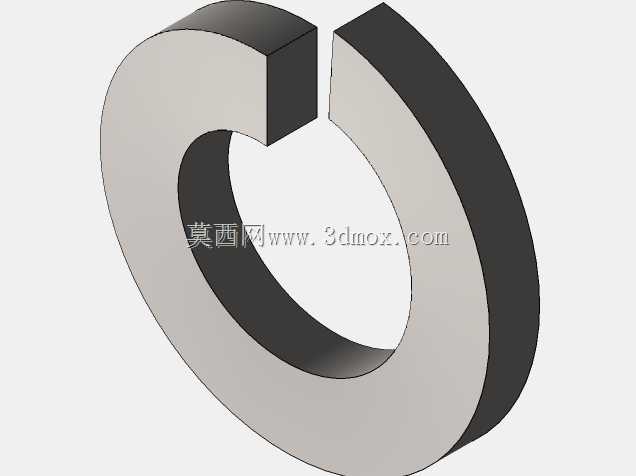

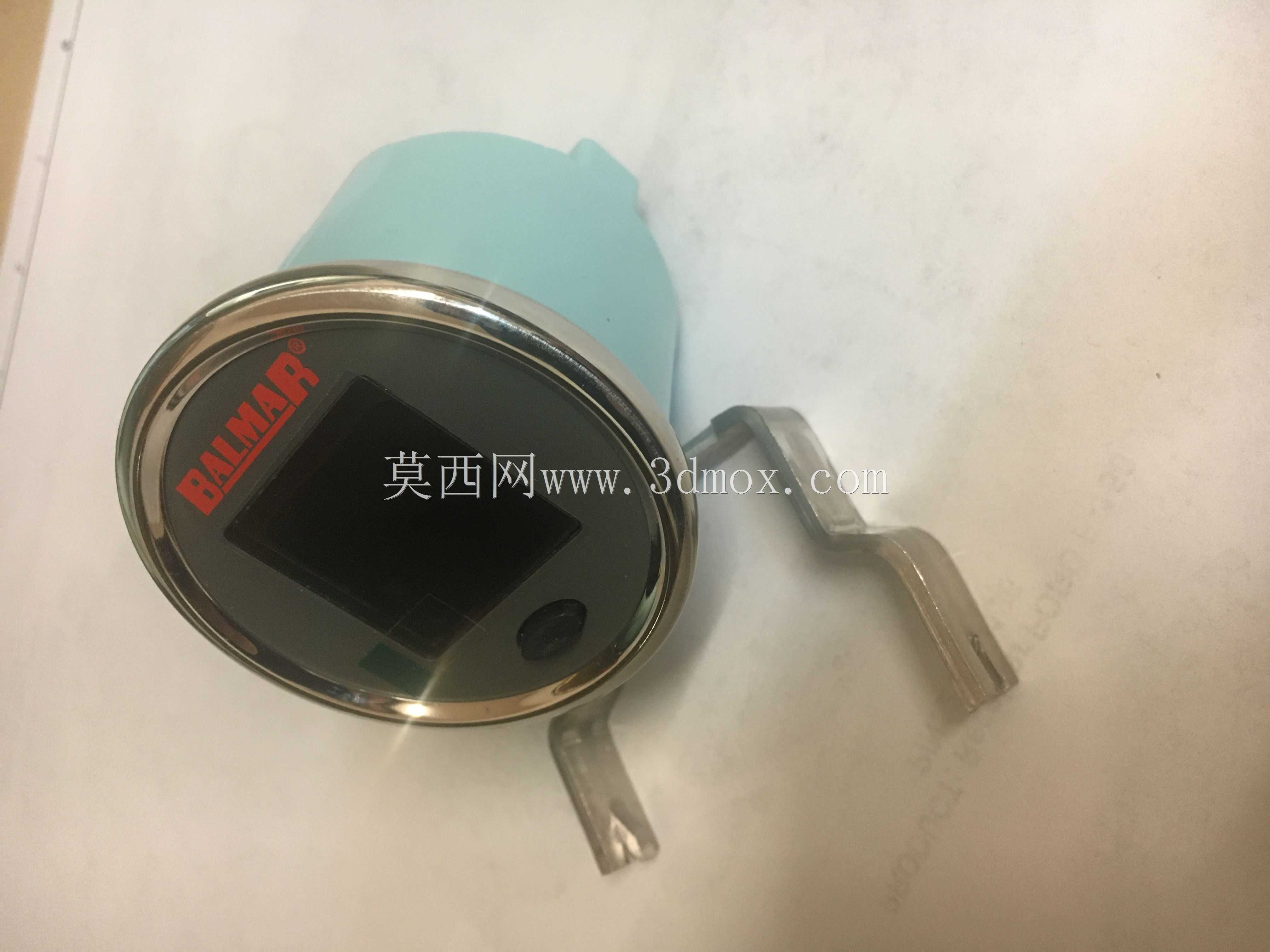

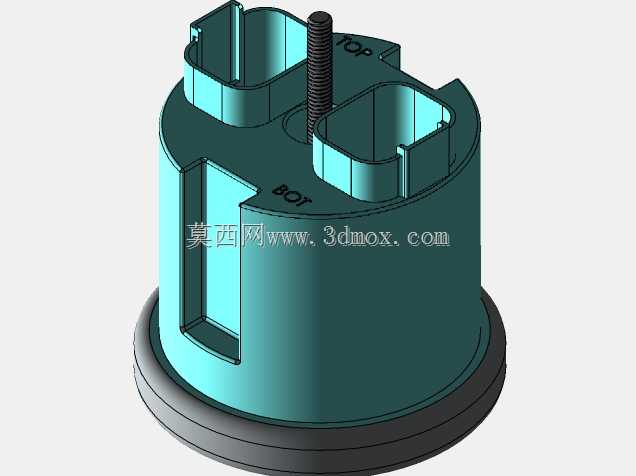

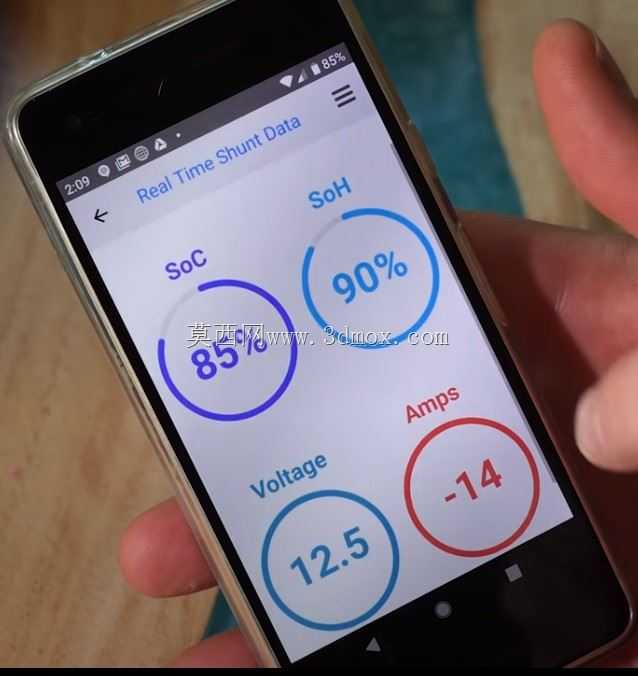

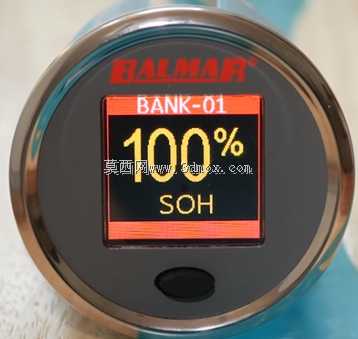

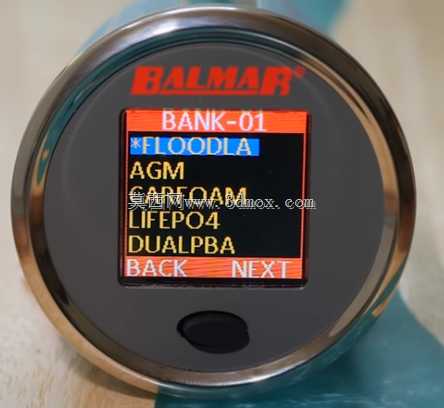

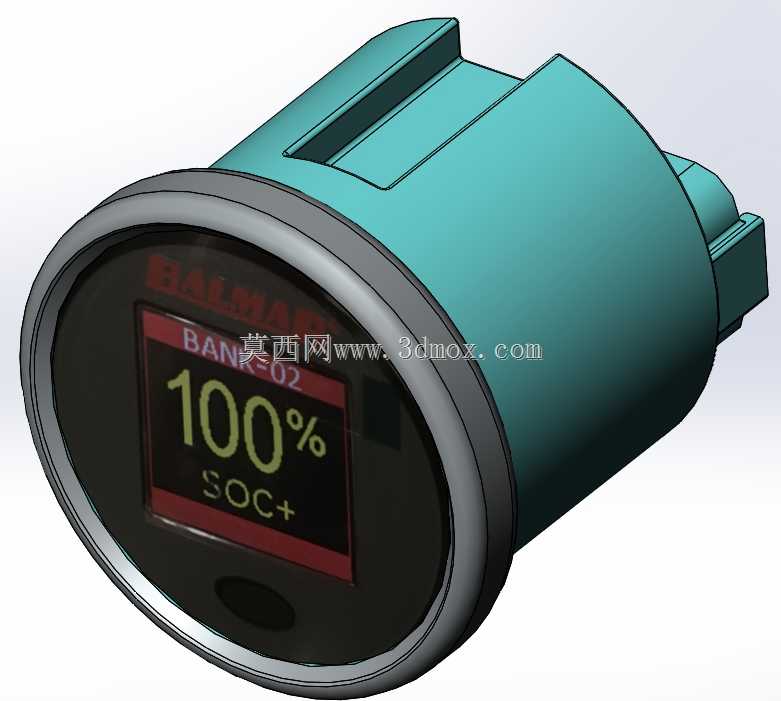

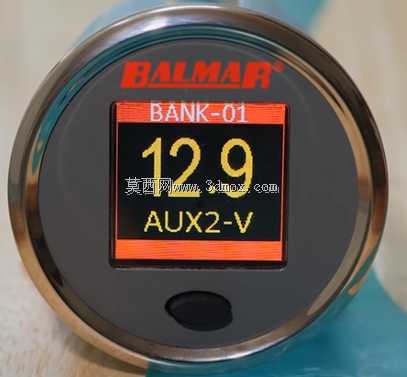

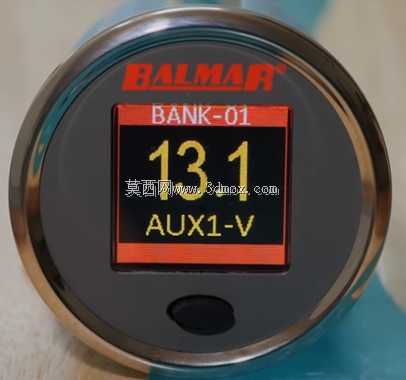

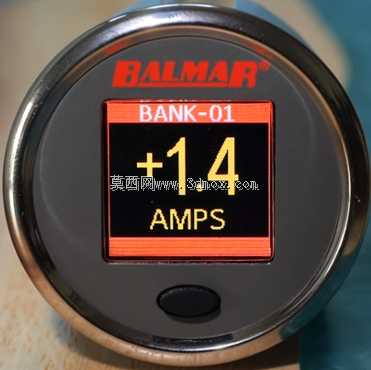

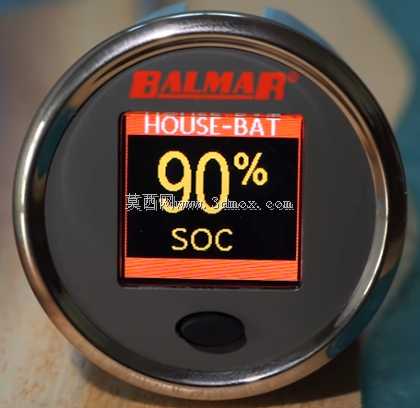

在车载储能、房车供电、特种作业车辆低压直流供电系统的日常运维场景中，电池状态的实时可视化是保障供电可靠性、避免半路亏电抛锚的核心环节，这款圆形嵌入式的电池监测仪表，正是针对这类12V/24V直流储能系统的状态采集与显示需求设计的车载监测部件。从安装适配性来看，该仪表采用车载电子部件通用的圆形嵌入式安装结构，主体外壳做了等径圆柱设计，前端带有一圈突出的环形安装限位边，安装时仅需在面板上开出对应直径的圆形安装孔，将仪表主体从面板正面推入，后端通过配套的卡簧或者螺纹压圈锁紧即可完成固定，不需要额外设计复杂的安装支架，适配各类车载控制台、设备配电箱面板的开孔安装需求，整体轴向长度控制在合理范围，不会占用面板后方过多的布线空间，后端预留的插接式接线端口，可直接对接电池采样线束与供电线束，现场接线无需焊接，适配车载改装、设备集成的快速装配需求。从功能设计逻辑来看，这款监测仪表没有采用传统指针式表头的显示方案，而是选用了高对比度的彩色数码显示屏作为显示载体，屏幕区域做了内凹式的遮光设计，避免户外强光下屏幕反光导致读数困难的问题，日常运行时可实时显示电池组的SOC充电状态百分比、SOH健康状态值、实时回路电流、电池端电压等核心参数，还支持通过屏幕内置的设置界面，调整参数报警阈值、切换显示参数页面，满足不同容量、不同类型铅酸或者锂电池组的监测适配需求。不同于普通的单参数电压表，这款监测仪表集成了多参数采集功能，内部集成了电压采样电路、电流采样回路与参数运算单元，不需要额外搭配分流器、变送器等外部采集部件，仅需接入电池正负极供电线与电流采样线，即可完成所有参数的采集运算，大幅简化了系统接线的复杂度，降低了集成过程中的布线出错概率。从结构设计细节来看，外壳选用了耐候性较好的硬质工程塑料注塑成型，表面做了细磨砂质感处理，既可以抵抗车载场景下的轻微磕碰与摩擦，也能耐受一定范围的温度变化，避免夏季车内高温导致外壳变形，前端的显示屏区域做了透明防护层，可阻挡日常使用中的灰尘、飞溅水渍侵入仪表内部，适配车载、户外设备的复杂使用环境。在实际选型应用中，这类仪表常被用于房车副电池系统、工程车辆车载供电系统、小型离网光伏储能系统的状态监测，替代传统的分立电压表、电流表，将分散的电池状态参数集中在一块屏幕上显示，让使用者可以直观掌握电池的剩余电量、健康状态与实时负载情况，避免过充过放对电池寿命造成损伤，也能及时发现回路过载、电压异常等故障隐患。建模过程中针对这类车载仪表的通用安装尺寸做了参数化还原，准确还原了前端显示区域的比例、外壳的安装限位结构、后端接线端的凸起结构，既可以用于车载控制台的三维布局干涉检查，也可以作为同类监测仪表产品结构设计的参考样件，帮助结构设计人员快速完成面板开孔尺寸匹配、安装空间校核的工作，减少选型适配过程中的尺寸核对工作量。
