工业传动用双排滚子链节结构设计

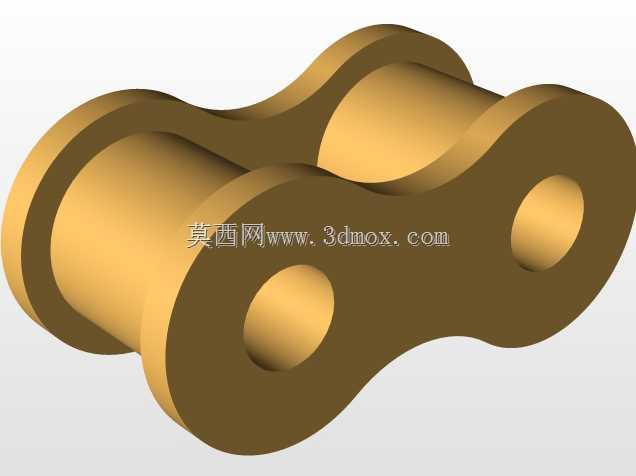

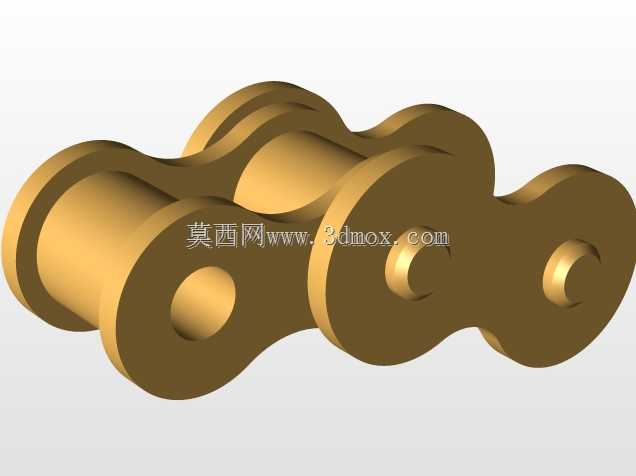

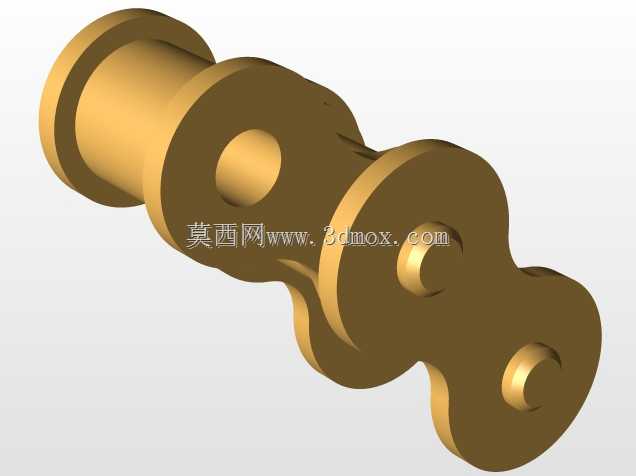

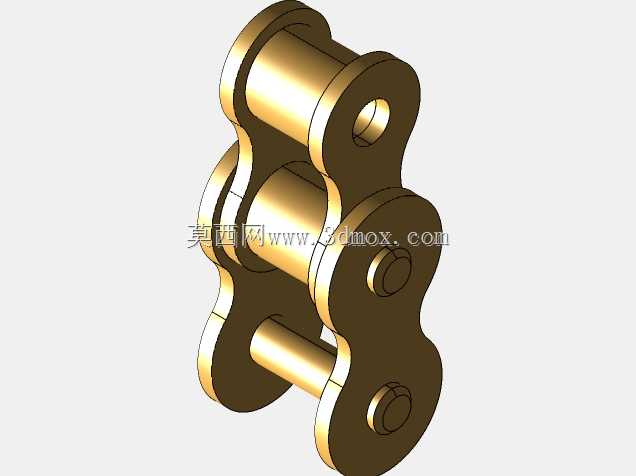

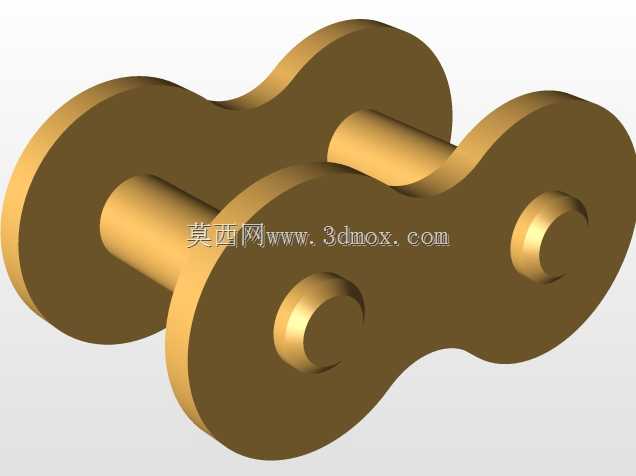

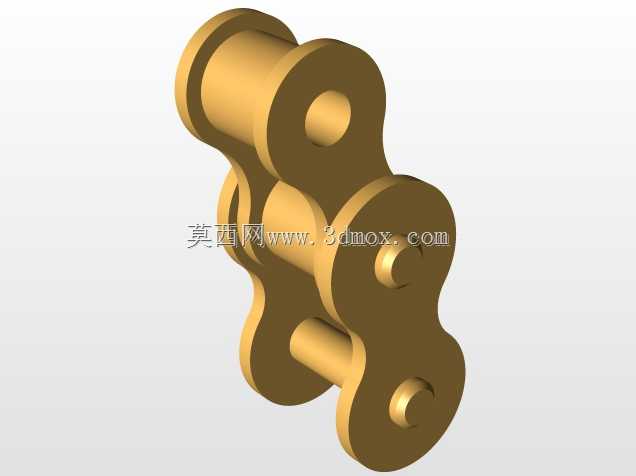

在各类工业传动场景中，链传动作为啮合式传动的核心形式之一，相比带传动拥有更高的传动精度与负载能力，相比齿轮传动又具备更长的中心距适配性，广泛应用在输送线、农机、机床主轴传动、摩托与工业车辆动力传输等场景中。本次呈现的链节结构为双排滚子链的单组单元，是构成整根链条的基础组成部分，其设计合理性直接决定整链的疲劳寿命、传动平稳性与负载上限。从实际使用场景来看，这类双排链节常应用在对传动扭矩要求较高、单排链承载能力无法满足需求的工位，比如重型输送线的驱动端、工程机械的动力传输路径、大负载举升设备的传动机构中，相比单排链，双排结构在不增加链条节距、不提升链轮齿形加工难度的前提下，能将整体承载能力提升近一倍，同时保持传动的同步性，不会出现多排链传动的偏载问题。从结构设计逻辑来看，该链节由外链板、内链板、销轴、套筒、滚子五个核心部件组成，建模过程中严格遵循链传动的配合公差要求：外链板与销轴采用过盈配合，保证链节受拉时不会出现销轴脱出的失效形式；内链板与套筒同样为过盈配合，形成稳定的内链节框架；套筒与销轴之间为间隙配合，保证链节绕销轴转动时的灵活性，这一配合面也是链条润滑的核心位置，建模时预留了合理的间隙量以容纳润滑脂，降低长期运行的磨损速率；滚子与套筒之间为间隙配合，当链条与链轮啮合时，滚子可沿链轮齿面滚动，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损与冲击。从安装边界与尺寸适配角度，设计时严格对应标准链轮的齿形参数，链节的节距、滚子外径、内节内宽等核心尺寸均匹配对应规格链轮的齿槽尺寸，保证啮合时不会出现卡滞、跳齿问题；双排结构的排距参数也符合通用标准，可直接适配市面上常规的双排链轮，无需单独定制配套轮体，降低设备维护的配件成本。在实际设备运行过程中，这类链节需要承受反复的交变拉应力，同时在啮合瞬间承受链轮齿面的冲击载荷，因此建模时对各部件的圆角过渡做了针对性处理：链板的两端圆弧与直边衔接处采用平滑过渡圆角，避免应力集中导致的链板疲劳断裂；销轴的两端做了倒角处理，既方便装配时压入外链板，也能避免装配过程中刮伤套筒内孔表面；滚子的两端同样做了微小倒角，防止啮合时与链轮齿侧发生剐蹭。很多新手工程师在做链传动建模时，容易忽略各部件之间的配合间隙，将所有零件做成过盈配合，导致模型装配后链节无法灵活转动，实际生产出的配件也无法正常使用；还有部分设计会随意调整链板的外形尺寸，导致链节运行时与设备护板、相邻机构发生干涉。这个链节模型在构建时完全参照实际量产零件的尺寸逻辑，各转动副的间隙量、零件的倒角与圆角、链板的腰形外形都经过实际工况验证，既保证了结构强度，也兼顾了运行灵活性。在输送线场景中使用这类双排链节时，还需要根据输送负载核算链条的安全系数，通常动力传动场景下安全系数取4-8，输送场景下根据物料密度、输送速度适当提升安全系数，同时要保证链条安装时的张紧度合理，过松会导致运行时跳齿、抖动，过紧则会加剧销轴与套筒的磨损，降低链条使用寿命。建模过程中对链节的铰接转动范围做了模拟验证，当链节绕销轴转动到对应链轮的最小包角位置时，内、外链板不会发生干涉，保证链条绕链轮运行时的弯折灵活性，不会出现卡滞问题。从零件加工角度，外链板与内链板通常采用冲压工艺成型，建模时保证了链板的厚度均匀，边缘无突变结构，适合冲压模具的批量生产；销轴采用冷镦工艺加工，表面做淬火处理提升硬度与耐磨性，模型中销轴的圆柱度、表面粗糙度要求都在结构中做了隐含体现，符合实际加工的工艺要求；套筒与滚子采用卷制或无缝钢管切削加工，内孔与外圆的同轴度要求在建模时通过同轴约束保证，避免装配后出现转动卡滞。
