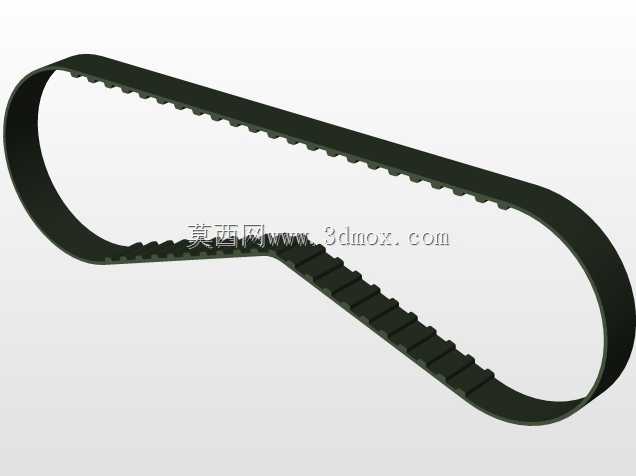

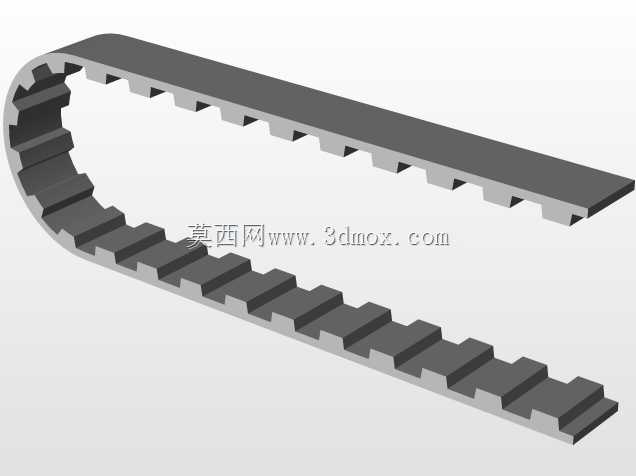

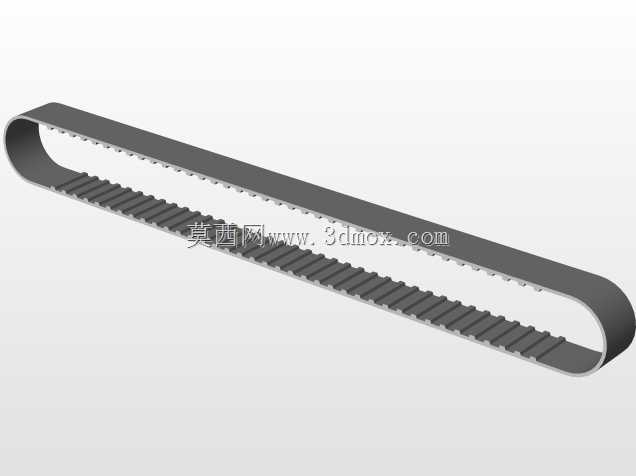

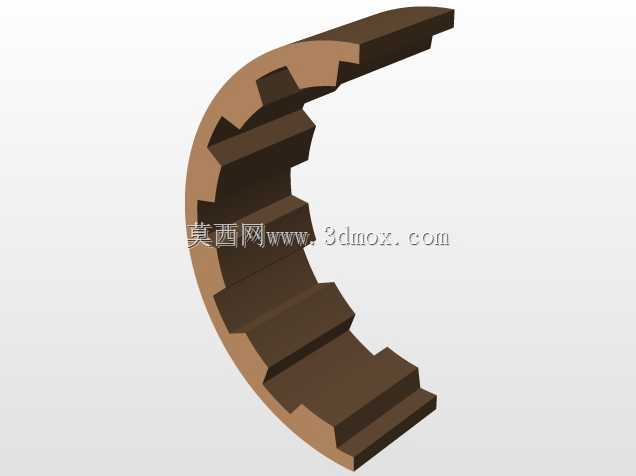

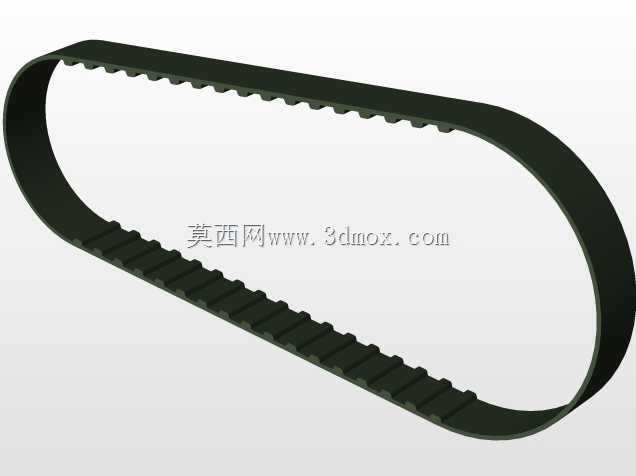

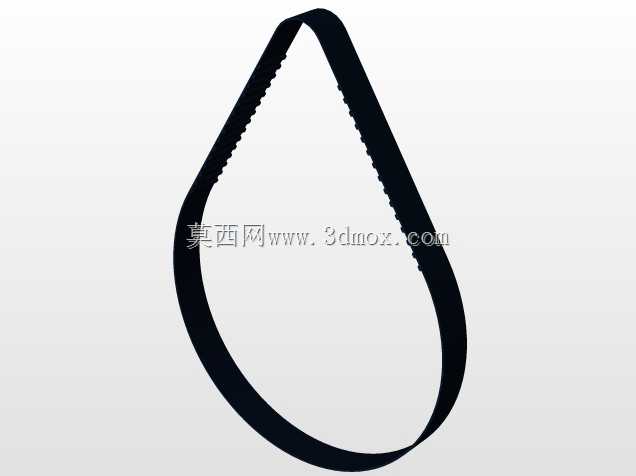

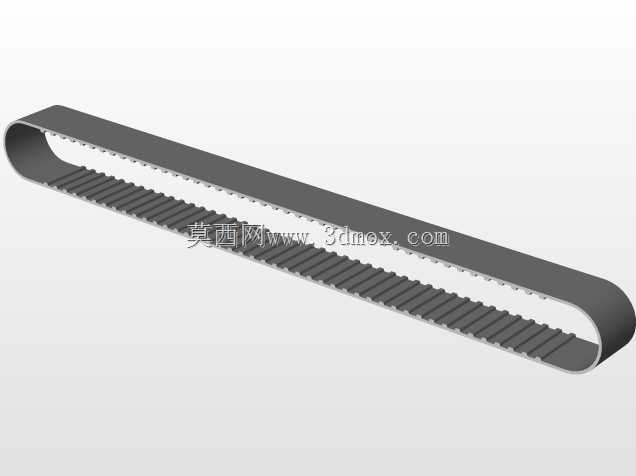

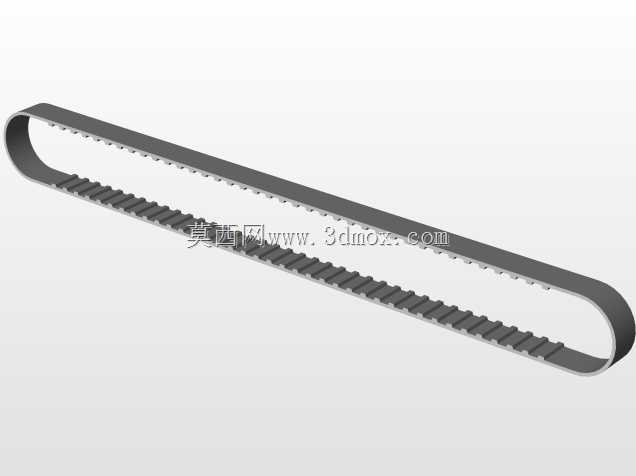

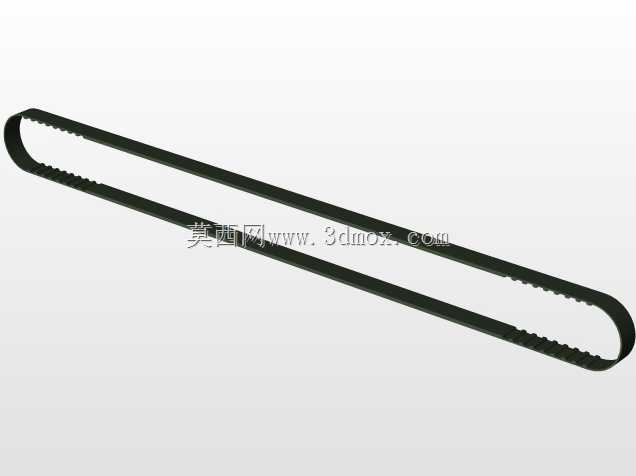

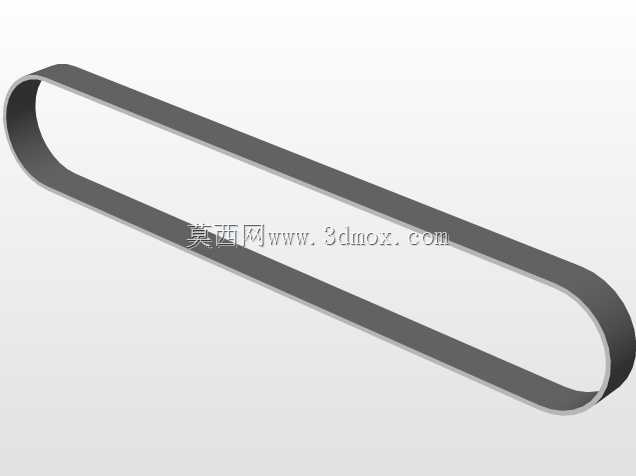

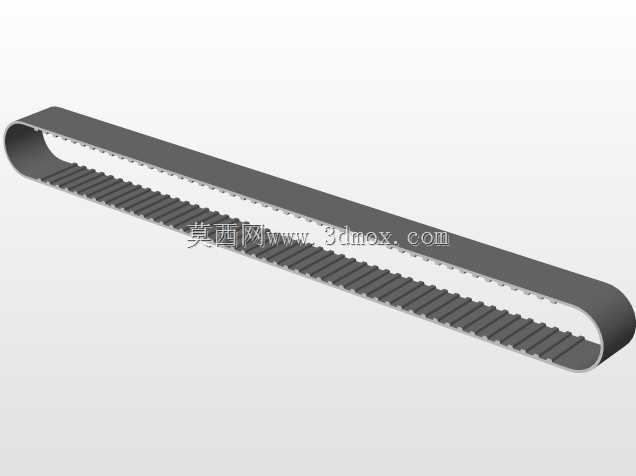

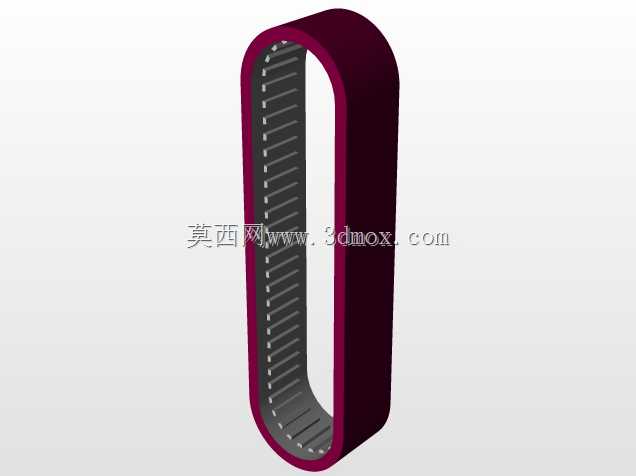

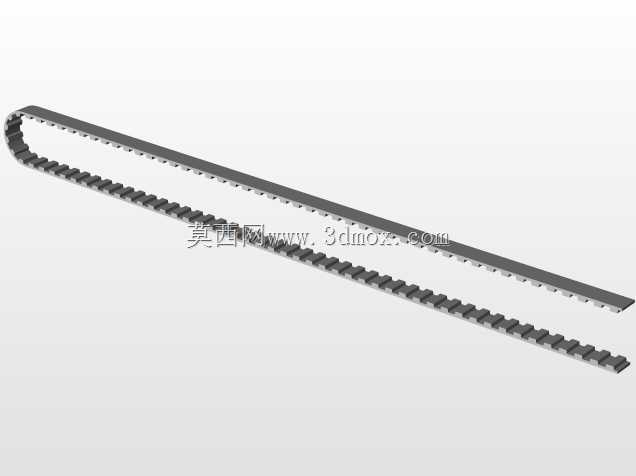

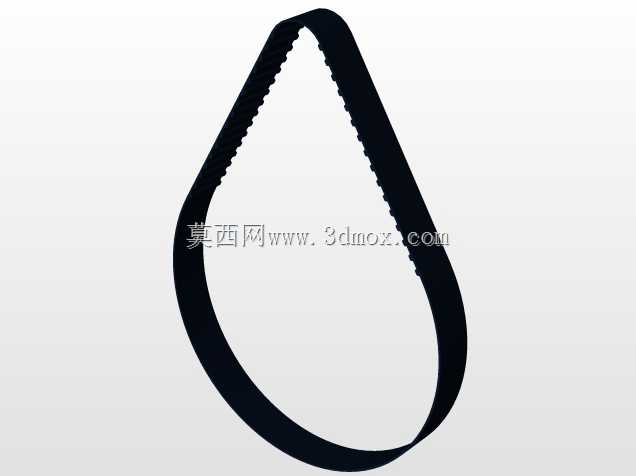

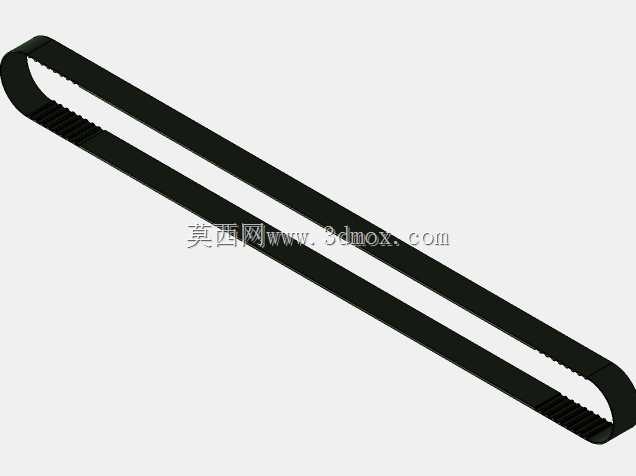

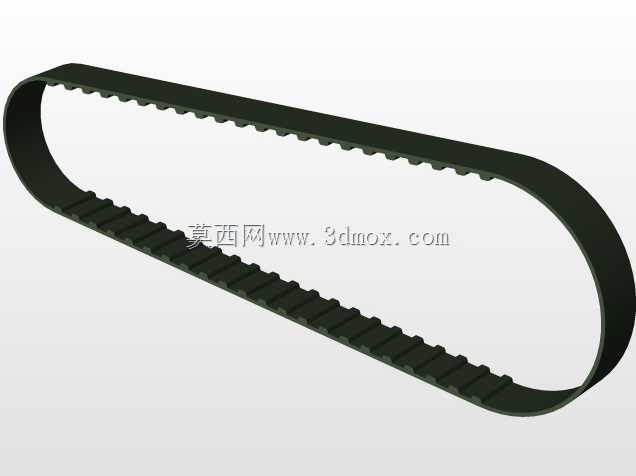

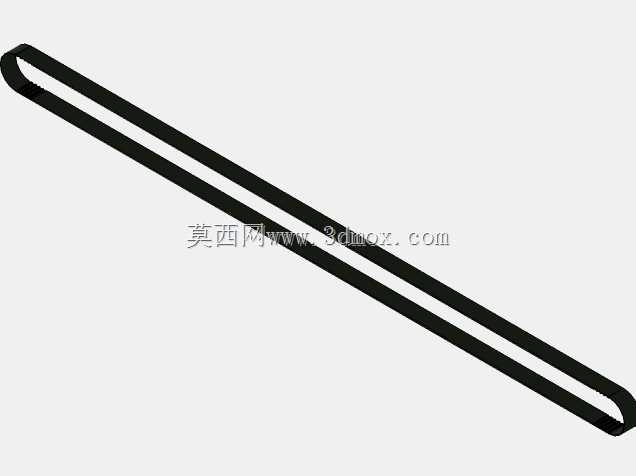

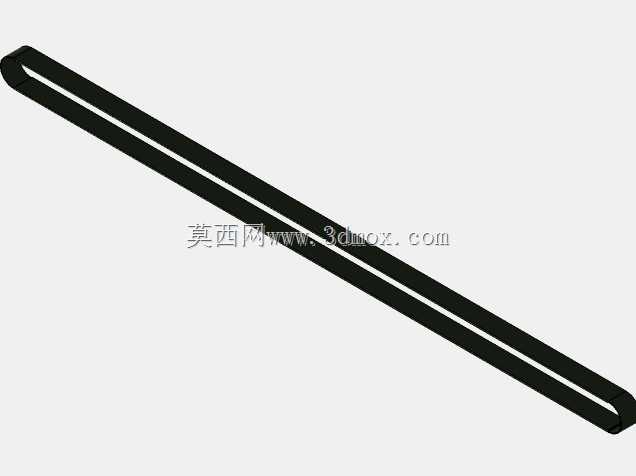

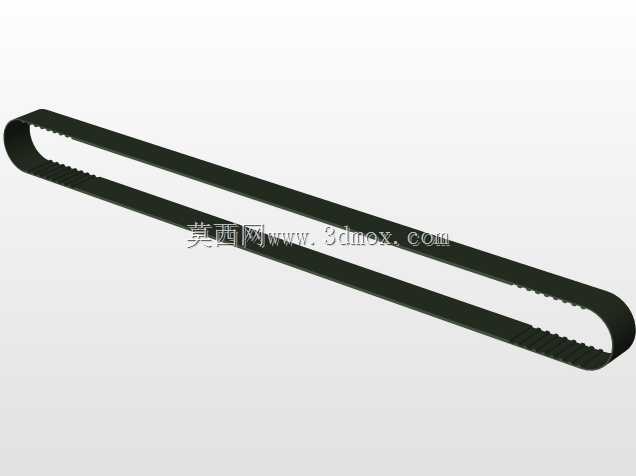

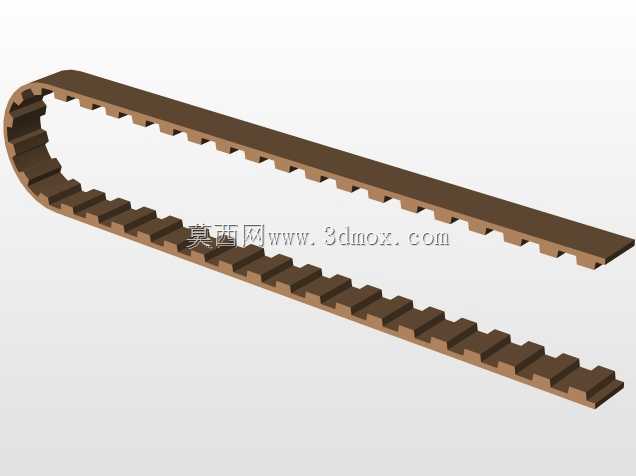

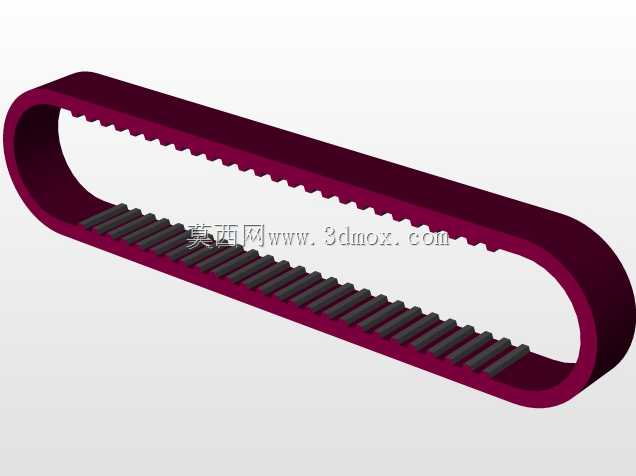

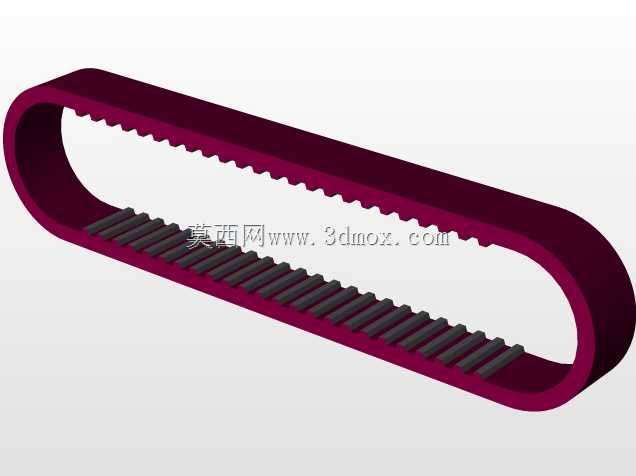

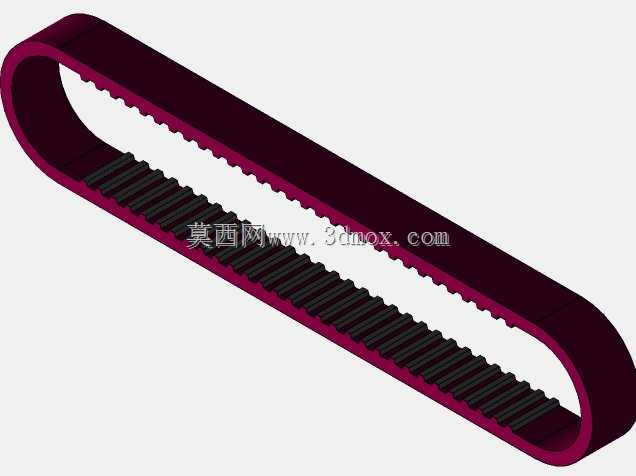

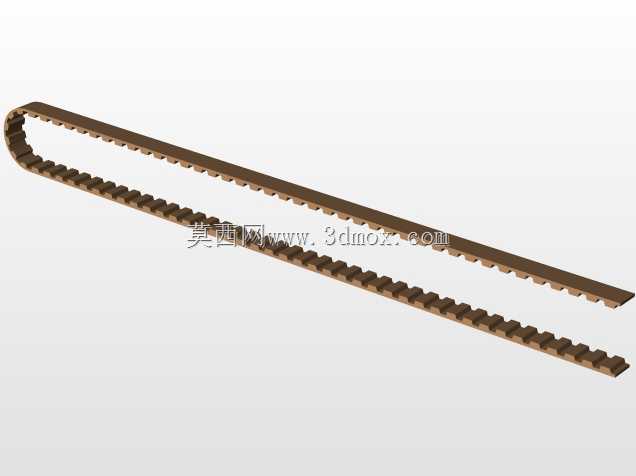

在各类工业传动场景中,同步齿形带是保障动力精准传递、降低传动损耗的核心部件,不同于平带依靠摩擦力传动的形式,齿形带通过带体内侧的齿槽与带轮轮齿的啮合完成动力传输,不会出现打滑问题,能保证恒定的传动比,在对传动精度有要求的自动化生产线、轻工输送设备、小型动力传输机构中应用十分广泛。本次设计的多规格同步带,覆盖了不同节距、不同长度的常用型号,适配不同中心距的传动布局需求,从短距离紧凑传动到长跨度动力传输都能找到对应适配的规格。从设计思路来看,首先要保证带体的齿形轮廓与标准同步带轮的齿廓完全契合,齿距误差控制在极小范围内,避免啮合过程中出现卡滞、跳齿的问题,带体的齿根位置做了圆弧过渡处理,减少应力集中,避免长期交变载荷下齿根出现开裂失效。带体主体采用抗拉层与耐磨层复合的结构,内部的抗拉芯绳承担传动过程中的拉伸载荷,保证带体长期使用不会出现过度伸长,维持张紧力稳定,外层的耐磨橡胶材质直接与带轮接触,具备足够的摩擦系数与耐磨性能,同时耐油污、耐老化,能适应车间内多粉尘、少量油污的常规工作环境。在安装边界的设计考量上,不同长度规格的同步带对应不同的最小带轮直径限制,避免带体弯曲半径过小导致芯绳过早疲劳断裂,同时给出了对应规格的安装张紧力参考范围,张紧力过小容易出现跳齿、传动滞后,张紧力过大会加剧带齿与带轮的磨损,同时增大轴与轴承的径向载荷,影响整套传动机构的使用寿命。在实际设备选型过程中,设计人员需要先确认传动系统的传动比、传递功率、主动轮与从动轮的中心距、工作环境温度、负载特性,再匹配对应节距与长度的同步带型号,比如轻载高速的小型传动机构可以选用小节距的型号,重载低速的传动场景则需要选用更大节距、更高抗拉强度的型号。这套同步带模型在建模过程中还原了带体内侧的完整齿形细节,以及带体的自然弯曲形态,能直接用于传动机构的装配干涉检查,验证带轮安装位置是否合理、带体在运动过程中是否会与周边的机架、护罩等部件发生剐蹭,也能用于设备的三维可视化展示,帮助装配人员快速理解传动结构的布局。不同于定制化的特殊传动带,这套模型覆盖的都是工业场景中常用的标准规格,能适配绝大多数常规的同步带传动布局,设计人员在做设备方案时可以直接调用对应规格的模型,不需要重复建模,能大幅缩短方案设计阶段的周期。另外在设计时也考虑了带体的运行噪音问题,齿形的轮廓做了修形处理,啮合过程中带齿与轮齿的接触是渐进式的,能有效降低高速运行时的啮合噪音,改善车间的工作环境。带体的背部采用平整的设计,部分需要背部压紧轮的传动布局也能适配,不会因为背部有凸起结构影响压紧轮的正常工作。在长期使用的维护层面,这类同步带不需要额外润滑,相比齿轮传动、链传动维护成本更低,不会出现润滑油泄漏污染生产环境的问题,在食品加工、包装印刷这类对清洁度有要求的行业也能适用。建模过程中对带体的截面尺寸、齿形参数都做了标准化处理,完全符合行业通用的同步带尺寸规范,不需要额外做参数调整就能直接与标准同步带轮完成装配配合,减少设计过程中的参数核对工作量。
