圆口带刃大力钳夹持工具结构设计

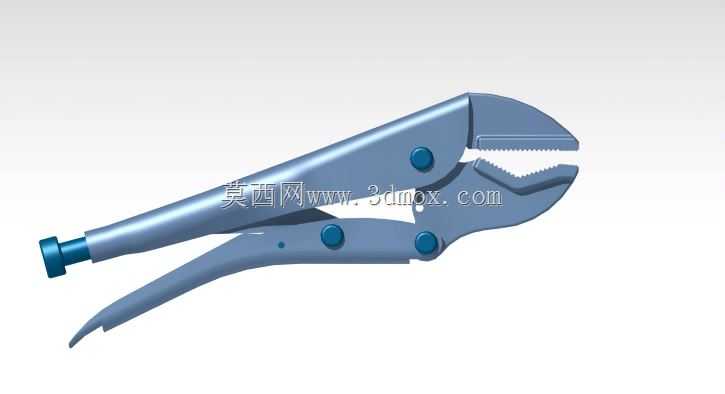

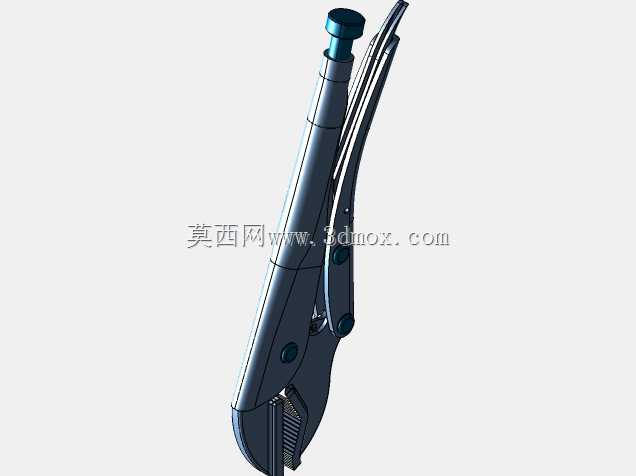

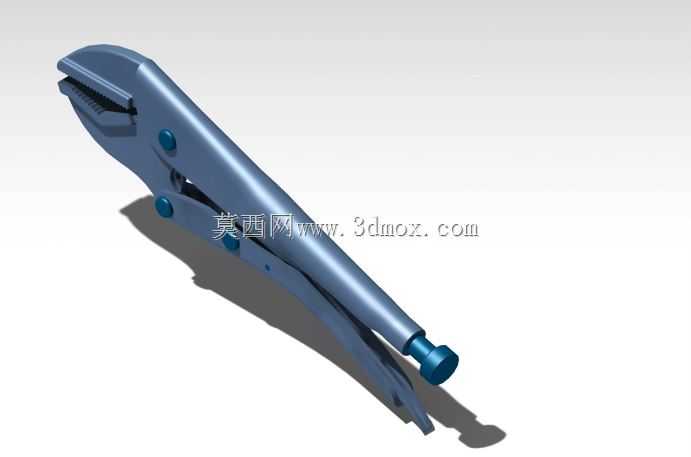

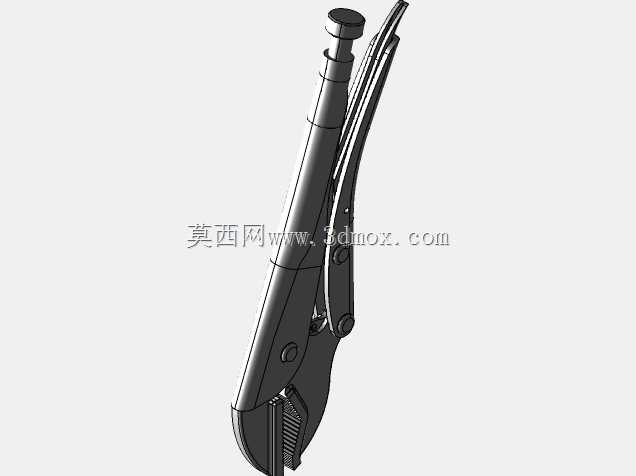

在设备维修、钣金加工、工件夹持定位这类现场作业场景里，大力钳是一线操作人员离不开的手动夹持工具，和普通钳类工具不同，它可以通过自身的锁紧机构实现夹持力的持续保持，不需要操作人员持续施加握力就能牢牢锁住工件，不管是需要长时间固定待焊接的钣金件，还是要夹持住变形的金属部件进行校正，又或是在拆装锈蚀的紧固件时作为辅助夹持工具，它都能发挥稳定的作用。这款大力钳的钳头采用圆口带齿的结构设计，钳口的咬合齿经过角度优化，齿尖的倾斜角度经过反复验证，既能保证咬合金属工件时不会轻易打滑，又不会因为齿形过尖在工件表面留下过深的压痕，针对薄钣金件的夹持场景，钳口的咬合面做了分段式的齿形排布，靠近钳口转轴的位置齿形更细密，适合夹持厚度较薄的工件，钳口前端的齿形更深，咬合厚度更大的金属件时能提供足够的摩擦力。钳身的锁紧调节机构设置在手柄尾端，通过旋转尾端的调节螺杆，可以调整钳口完全闭合时的最小开口尺寸，适配不同厚度的工件夹持需求，调节螺杆的端部做了滚花处理，操作人员戴着手套也能轻松转动调节，不需要额外借助其他工具。从结构设计的角度来看，这款大力钳的三个铰接转轴位置都做了应力分散处理，转轴孔的周边做了局部加厚，因为大力钳在锁紧状态下，铰接位置会承受很大的交变应力，很多普通大力钳的损坏都是从转轴孔开裂开始的，局部加厚的结构可以有效提升钳身的抗疲劳强度，延长工具的使用寿命。钳身的两个手柄采用了符合人体工学的弧度设计，上手柄是直杆式结构，方便操作人员施加轴向的顶紧力，下手柄做了向下的弯曲弧度，握合的时候手掌的受力分布更均匀，长时间握持操作也不容易产生手部疲劳。钳头的刃口部分集成在钳口的侧方，除了夹持功能之外，还可以用来剪切细铁丝、薄铁皮这类常见的现场加工材料，不需要额外更换工具就能完成多道工序的操作，在狭窄的作业空间里这种多功能集成的设计能大幅提升作业效率。从安装和适配的边界来看，这款大力钳完全依靠手动操作，不需要外接气源、电源这类动力源，本身没有需要额外安装的附属部件，整体的外形尺寸适配常规的手动工具收纳空间，可以放进普通的工具腰包或者工具箱的标准隔层里，不管是车间的固定工位使用，还是外出上门维修携带都很方便。钳身的表面做了防锈氧化处理，在潮湿的作业环境里也不容易生锈，日常维护只需要定期在铰接转轴位置滴入少量润滑油，保证转轴转动顺畅就可以长期使用。在实际的工装夹具搭配场景里，这款大力钳还可以作为临时的压紧夹具使用，比如在工件粘接、钻孔定位的时候，用它来替代快速夹钳实现临时固定，对于小批量的加工场景来说，不需要制作专门的工装就能快速完成工件定位，能有效降低工装制作的成本。钳口的最大开口尺寸经过合理设计，既可以夹持厚度较小的金属薄板，也能夹持住直径适中的圆管类工件，圆弧形的钳口内壁和圆管的外壁贴合度更好，夹持圆管的时候不会出现夹扁工件或者打滑的问题，在管路维修、圆管焊接定位的场景里，这种圆口结构的大力钳比平口钳的适配性更强。锁紧机构的释放扳机设置在两个手柄之间，只需要捏动下手柄就能自动解锁，操作的时候单手就可以完成锁紧和释放的动作，另一只手可以用来扶稳工件或者操作其他工具，操作的流畅度更好。在设计过程中，钳身的板材厚度经过反复校核，在保证整体结构强度足够的前提下，尽可能控制了工具的整体重量，避免工具过重增加操作人员的手部负担，同时钳身的边缘都做了倒圆角处理，没有尖锐的毛刺棱角，操作的时候不会划伤操作人员的手部，符合手动工具的安全设计要求。
