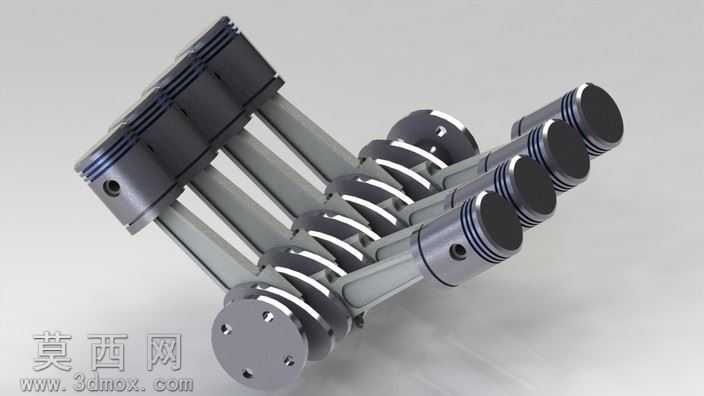

V8发动机曲柄活塞配气机构三维模型

本作品为V型八缸动力单元核心传动配气结构的三维建模成果，建模过程严格遵循内燃机曲柄连杆机构与配气组件的真实工程比例，依托三维参数化建模逻辑完成全零件的独立构建与整体装配。建模阶段首先完成曲轴主体的参数化搭建，精准还原八组曲柄销的相位夹角设计，对应V型气缸的排布角度，确保各曲柄销的轴向间距、回转半径完全匹配活塞行程参数，曲轴上的平衡块结构、润滑油道开孔、端部连接法兰均按照真实机加工特征完成细节刻画，避免结构简化带来的传动逻辑偏差。随后完成活塞组件的建模，每一组活塞都还原了环槽结构、销座开孔、裙部型线特征，活塞销与连杆小头的配合间隙、连杆大头与曲柄销的装配定位都通过配合约束完成精准对位，八组连杆分两列排布，对应V型夹角的两侧气缸，完全还原V8发动机的活塞运动相位逻辑，可直观呈现不同气缸活塞的往复运动时序。配气相关的阀门组件建模中，对气门杆、气门头部密封锥面、气门弹簧座的结构都做了精细化还原，确保阀门与曲轴传动的正时逻辑对应，可直观呈现进排气门的启闭时序与活塞运动的匹配关系。材质与渲染阶段，为曲轴部件赋予了调质钢材的哑光金属材质，还原锻钢部件经过机加工后的细腻金属质感，活塞部件赋予铝合金的浅银灰材质，区分不同部件的材质属性，连杆、气门组件分别对应不同的合金钢材材质，通过材质粗糙度、反光度的参数调整，区分不同机加工表面的视觉差异。渲染阶段采用柔和的工业产品布光方案，通过多角度光源消除结构死角的阴影，清晰呈现V型排布的整体结构、各部件的装配关系，可直观观察曲柄回转带动连杆、驱动活塞往复运动，同时联动阀门完成启闭动作的完整传动逻辑。整个建模过程严格遵循机械装配的工程规范，所有配合关系都符合真实机械结构的运动约束，既可以作为内燃机结构教学的可视化演示载体，也可作为动力系统设计研发阶段的结构参考模型，帮助设计者直观理解V8发动机核心传动部件的空间排布与运动逻辑，规避结构设计中可能出现的运动干涉问题。
