XCKM行程限位传感器结构设计

这款XCKM类行程检测传感部件，常被应用在工业自动化生产线的工位限位、设备行程端点保护、运动机构位置反馈场景中，比如输送线的工件到位检测、机床滑台的硬限位冗余保护、自动化夹具的开合位置确认，都是这类部件的核心应用场景，它能在机械运动部件抵达预设位置时，通过机械触发结构输出通断信号，给设备控制系统传递位置指令，避免机构超程运行引发碰撞、过载等设备故障，是工业设备里做位置闭环保护的基础元件。

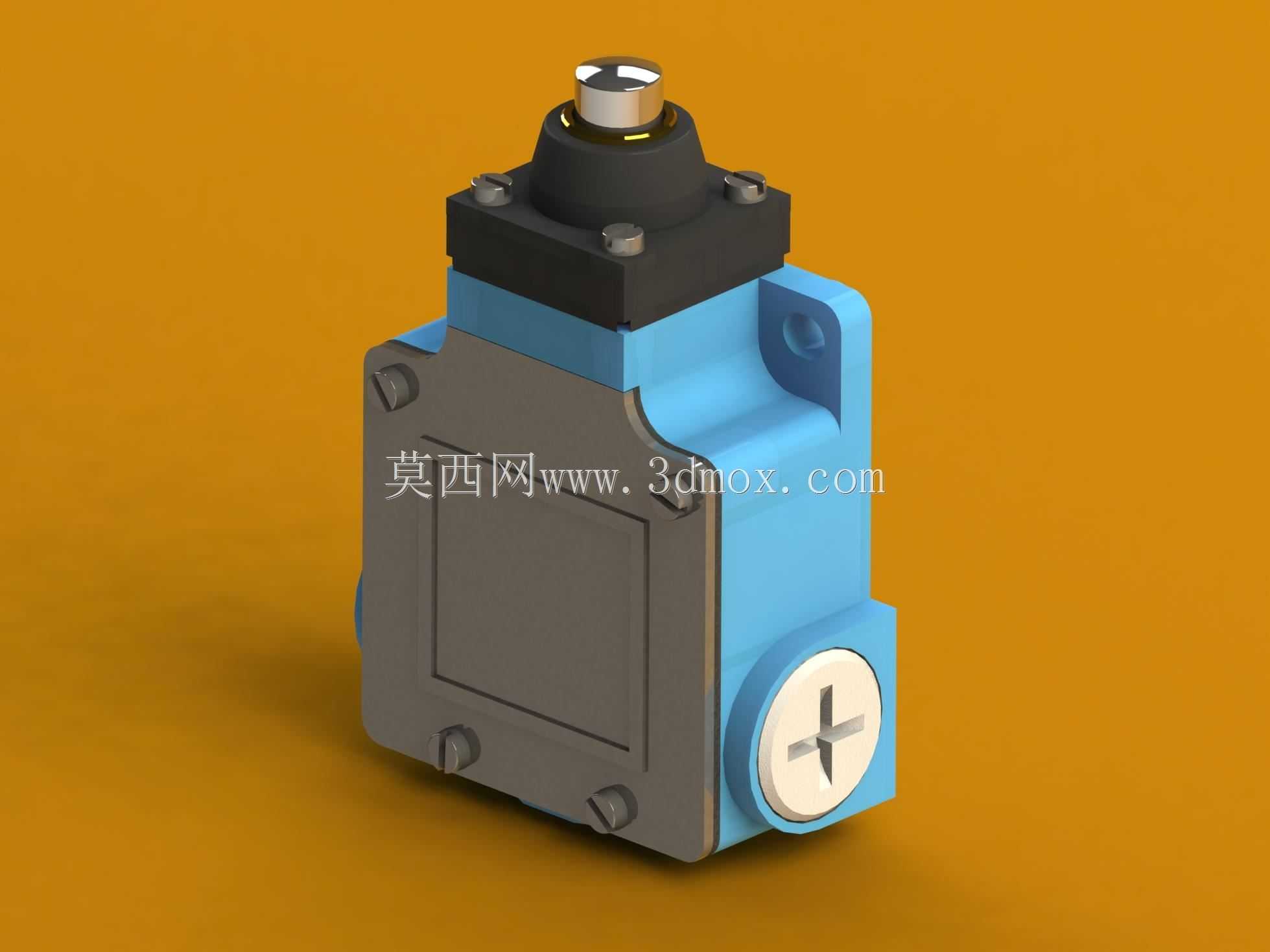

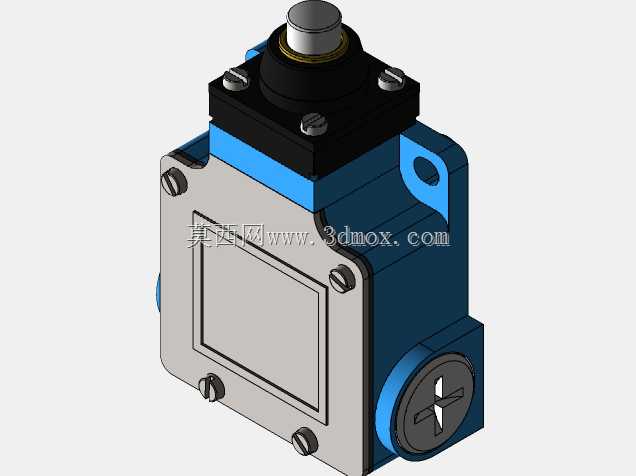

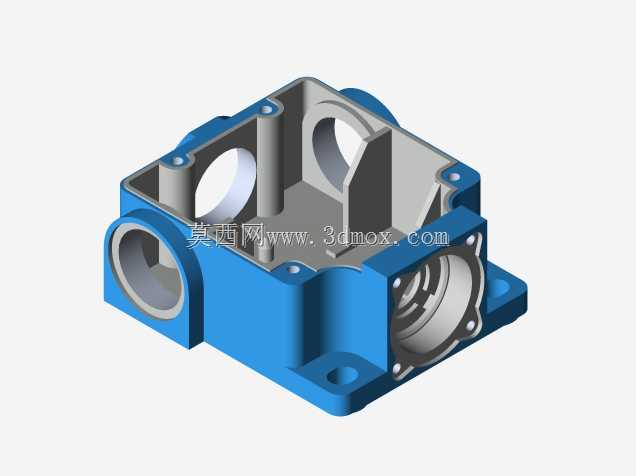

从结构设计来看，这款传感部件采用了分体式模块化的装配思路，顶部的触发头是带缓冲复位结构的柱塞式触发端，配套的黑色安装基座可以适配不同的面板安装场景，柱塞杆的伸缩行程做了冗余设计，能抵消部分安装同轴度误差，避免触发过程中出现卡滞问题。中间的蓝色主体壳体是整个部件的核心承载结构，壳体上预留了两个不同方向的穿线接口，既可以做侧面走线也能做端面走线，适配不同设备的布线空间要求，壳体内部预留了触点模块的安装腔，同时做了对应的密封槽结构，配合两侧的黑色密封盖板、灰色端盖，可以实现基础的防尘防泼溅能力，适配车间多粉尘、少量切削液飞溅的工况环境。

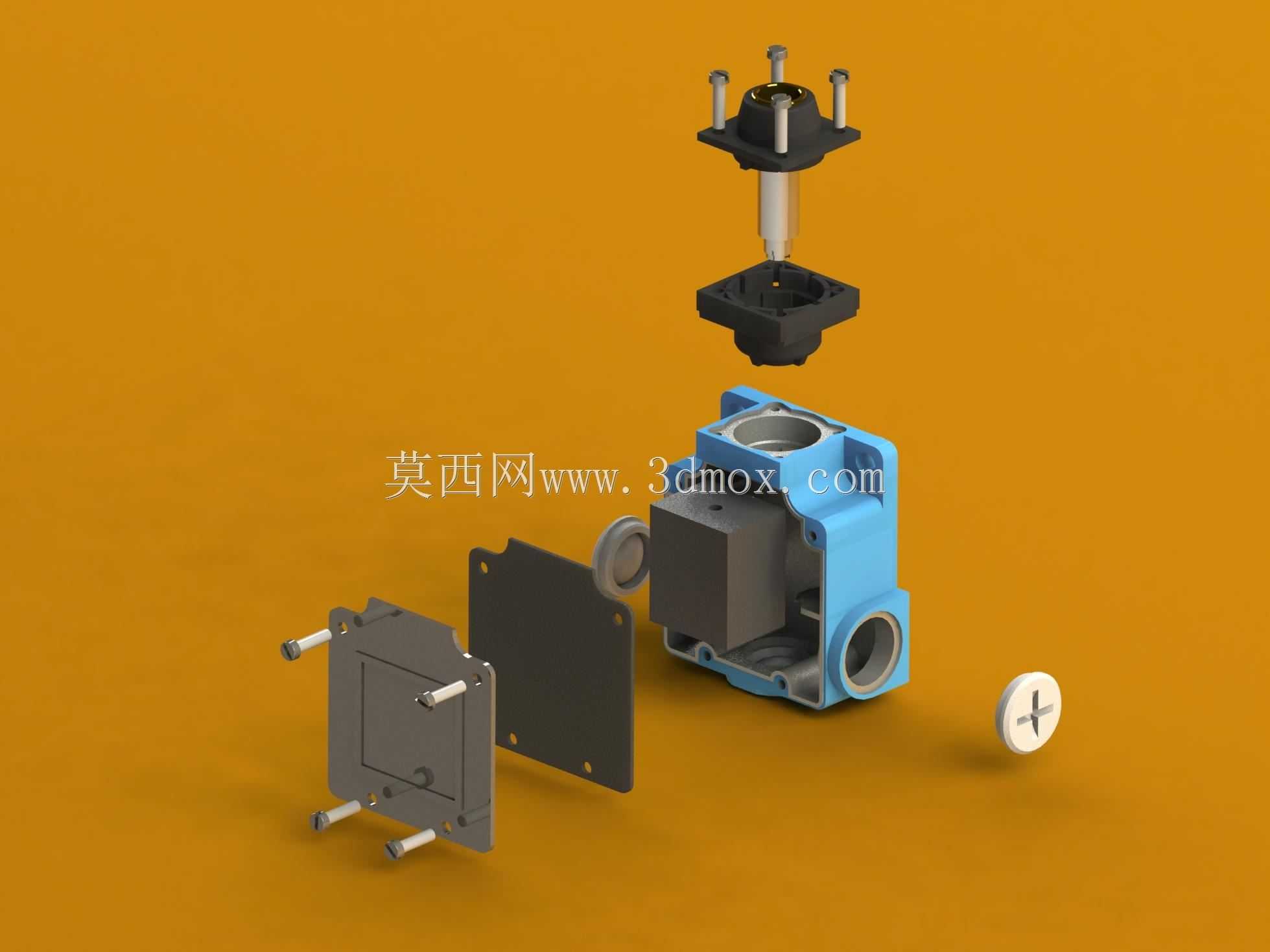

安装边界上，这款传感器的主体壳体采用近似方形的轮廓，安装孔位分布在壳体的四个角位，适配常规的工业标准安装间距，顶部触发端的伸出长度可以根据安装面板的厚度做适配调整，触发头的顶端做了圆弧过渡，能减少长期触发过程中对运动部件接触位置的磨损。两侧的端盖通过十字槽螺钉固定，日常维护更换触点模块的时候不需要整体拆下传感器，只需要拆开侧盖就能完成内部组件的更换，降低设备运维的拆装工作量。

在功能特性上，这款传感部件的触发结构做了力值优化，触发所需的按压力度控制在合理区间，既不会因为设备运行的轻微振动出现误触发，也不会因为触发阻力过大导致运动部件到位后出现卡滞、顶死的问题。内部的触点组件采用快装式结构，不同触点形式的模块可以通用互换，能根据实际控制需求选择常开、常闭或者一开一闭的触点配置，不需要更换整个传感器壳体，提升了部件的通用适配能力。壳体的蓝色部分采用工程塑料材质，兼顾结构强度和绝缘性能，金属触发柱塞做了表面硬化处理，长期往复伸缩的耐磨性能可以满足工业设备高频次触发的使用寿命要求，底部的密封垫片可以在安装时填充安装面的缝隙，避免粉尘、水汽从安装缝隙进入壳体内部影响触点可靠性。

做这类传感部件的三维结构设计时，需要重点关注几个核心的尺寸配合：首先是柱塞和顶部安装座的配合间隙，既要保证柱塞伸缩顺畅无卡滞，又要控制间隙量避免粉尘进入内部；其次是密封盖板和壳体的配合公差，密封槽的深度、宽度要和密封胶条的压缩量匹配，保证密封性能的同时不会因为螺钉锁紧导致盖板变形；还有安装孔位的位置度公差，要保证和行业通用的安装尺寸兼容，避免用户替换安装时出现孔位对不上的问题。另外触发柱塞的行程要和内部触点的动作行程做匹配，保证柱塞触发到预设位置时触点能可靠动作，同时预留一定的超程余量，避免运动部件过冲时损坏传感器内部结构。

在实际设备选型应用中，这类传感器通常会被安装在设备运动轨迹的两个极限位置，作为硬限位保护信号，和软限位的位置检测做冗余配置，当软限位失效、运动部件超程运行时，触发这个传感器就能立刻切断设备的运动动力源，避免设备撞机。在一些工装夹具的应用场景里，它也会被用来检测夹具是否夹紧到位、工件是否放置到位，给设备的下一步动作提供位置确认信号，避免设备在工件未装夹到位的情况下启动加工，引发工件飞出、刀具损坏的安全事故。这类结构的传感器相比光电类的位置检测元件，抗干扰能力更强，不会因为车间的粉尘、切削液雾气、光线干扰出现误信号，在工况相对恶劣的工业现场可靠性更高，同时不需要额外的供电信号处理，直接通过触点通断就能传递信号，接线和维护都更加简便。
