桌面夹持式极简功能拓展坞结构设计

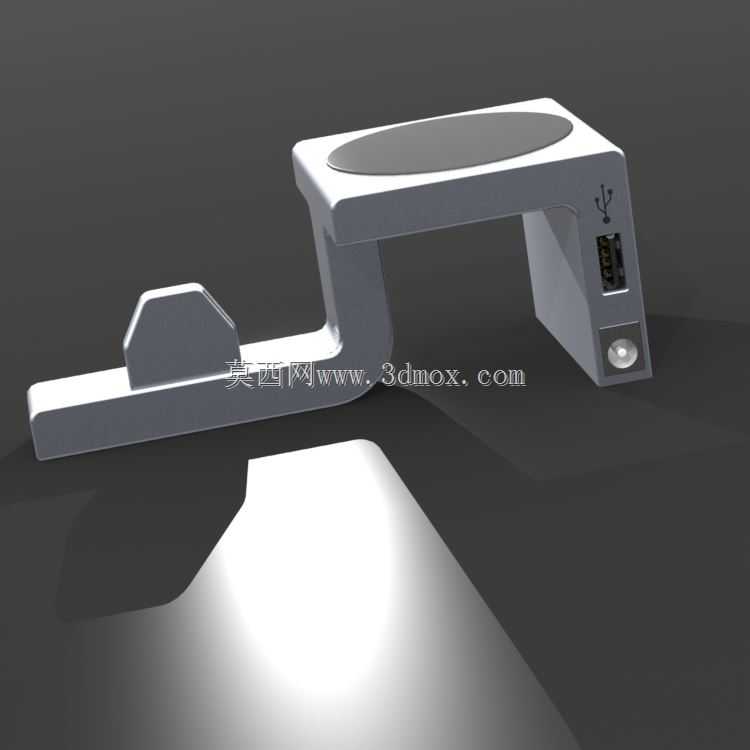

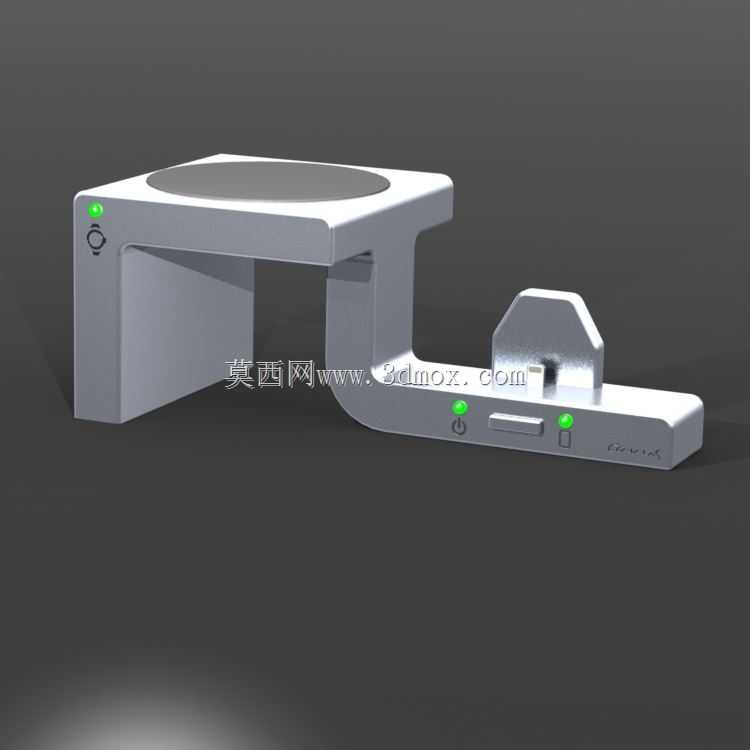

日常办公场景里，桌面外设接口不足、线材杂乱一直是影响工位整洁度与操作效率的常见问题，这款夹持式拓展坞的设计，正是瞄准桌面办公、小型工作台作业的实际使用需求，解决传统平放式拓展坞占用桌面空间、线材拖拽易移位、接口插拔受力不稳的痛点。从结构布局来看，整体采用C型夹臂搭配水平延伸拓展段的构型，夹臂部分的垂直段预留了适配常规桌板厚度的夹持行程，内侧可搭配防滑胶垫提升夹持摩擦力，避免设备受插拔外力时出现偏移或滑脱，夹臂顶部的平台区域可预留无线充电模块安装位，兼顾手机、无线耳机等小型数码设备的放置与无线充电需求，充分利用桌板边缘的垂直上方空间，不占用桌面核心操作区域。水平延伸的拓展段沿桌板边缘平行布置，段身预留了多类型接口的安装开孔，涵盖数据传输、视频输出、充电供电等常用接口类型，接口排布沿延伸段轴向均匀分布，避免相邻接口插入插头时出现空间干涉，每个接口位置旁设置了对应功能的状态指示灯，方便用户快速判断接口通断状态与工作情况，延伸段末端做了圆弧过渡处理，避免尖锐棱角磕碰手臂，符合桌面外设的人机交互安全要求。设计过程中优先考虑了安装边界的适配性，夹臂的开口尺寸覆盖常规办公桌、工作台的板厚范围，夹持力通过结构壁厚与加强筋的合理设置控制在合适区间，既保证夹持稳固不松动，又不会因夹持力过大损伤桌板边缘漆面或材质；整体壁厚根据不同部位的受力情况做差异化设计，夹臂受力弯折处做了加厚与圆角过渡处理，降低长期夹持应力集中导致的结构形变风险，延伸段因需要承受插头插拔的侧向力，内部沿轴向设置了贯通式加强筋，提升段身的抗弯折性能，避免频繁插拔导致接口松动或壳体开裂。从实际使用场景出发，这款拓展坞不仅适用于常规办公工位，也可适配小型手工操作台、电竞桌面、实验室边台等多种场景，夹装式的固定方式无需额外打孔或粘贴固定件，安装拆卸便捷，可根据使用需求随时调整夹持位置，移动工位时也能快速拆卸带走。接口布局充分考虑了用户的操作习惯，常用接口设置在延伸段靠近用户的一侧，插拔操作无需抬手探身，降低长时间使用的操作疲劳度，顶部平台的无线充电区域做了下沉式限位设计，放置设备时不会轻易滑落，充电对位更便捷。结构设计上没有多余的装饰性构件，所有外形曲面与折线都服务于功能需求与结构强度要求，壳体可采用一体注塑成型工艺，减少装配零件数量，降低生产装配成本，同时提升整体结构的一致性与耐用性，夹臂的活动夹持部位可采用弹性卡扣或可调旋钮结构，适配不同厚度的安装基面，旋钮的操作力设置在单指可轻松拧动的区间，无需借助额外工具即可完成安装固定。走线方面，拓展段内部预留了贯通的走线空间，所有接口的线材可从夹臂内部的走线槽引出，沿桌腿或桌板背面布置，避免桌面线材杂乱缠绕，进一步提升工位的整洁度，走线槽的开口处做了圆角包边处理，避免长期使用磨损线材外层绝缘层，提升用电与数据传输的安全性。
