仪器用钣金安装防护壳体结构

项目分类:3D模型 发布时间:2021-10-16 ID:324755
  • 仪器用钣金安装防护壳体结构
  • 仪器用钣金安装防护壳体结构
  • 仪器用钣金安装防护壳体结构

在实验室检测设备、小型工业控制仪器的内部结构搭建中,这类钣金壳体是承担元件承载、外部防护双重作用的核心结构件,日常选型和结构设计时需要兼顾安装适配性、散热效率与结构刚性,不能只看外观造型做判断。从实际应用场景来看,这类壳体多用于台式检测仪器、小型电控单元的上部安装位,既可以作为内部电路板、小型功能模块的承载基座,也能遮挡内部走线与元件,避免日常操作中异物掉落、人员误触带来的设备故障或安全隐患,在便携型检测仪器、桌面式工业控制终端中应用十分普遍。

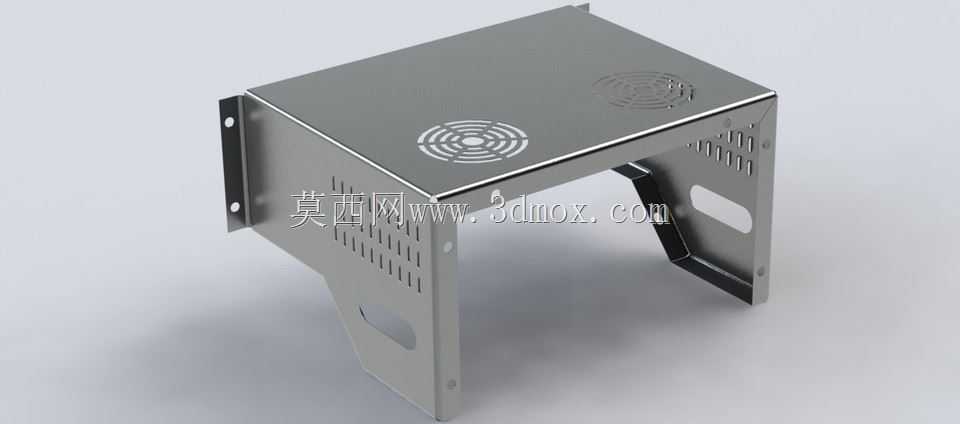

设计这类壳体时,首先要明确安装边界的约束条件:壳体左侧带安装翻边,翻边上预留两个圆形安装孔,可直接通过螺栓固定在仪器的立式安装梁上,安装孔的孔位公差需要控制在±0.1mm范围内,避免装配时出现孔位错位无法锁紧的问题;壳体整体采用弯折成型的钣金结构,没有额外的焊接拼接位,既减少了加工工序,也能避免焊接变形带来的平面度误差,顶面的平面度控制在0.2mm以内,保证后续如果需要在顶面加装标识牌、操作按键时可以完全贴合。

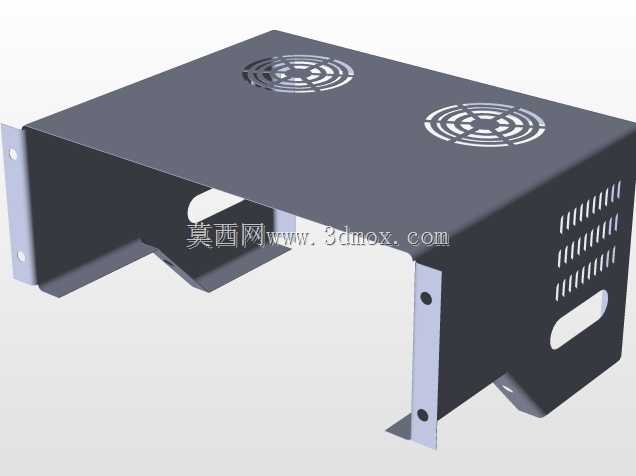

功能特性的设计上,顶面预留了两处同心圆阵列的散热通孔,孔位采用冲压成型,边缘无毛刺,对应内部发热元件的安装位置,可通过自然对流带走元件工作产生的热量,不需要额外加装小型散热风扇就能满足常规功率元件的散热需求,降低设备的整体噪音与成本;壳体侧面设计了多组长条型通风槽,与顶面的散热孔形成上下贯通的散热风道,进一步提升空气流通效率,侧面还预留了长圆形的走线孔,方便内部线缆穿出连接外部接口,走线孔边缘做了卷边处理,避免线缆外皮被钣金锐边割破造成短路风险。

壳体的下部采用开放式的支撑腿结构,两个支撑腿直接弯折成型,底部预留安装固定位,可与仪器的底部安装板锁紧,形成三点支撑的稳定结构,相比全封闭的盒体结构,这种开放式下部设计既减轻了整体重量,也方便后期维护时直接拆装内部元件,不需要将整个壳体完全拆下就能完成元件更换、线路检修等操作。结构设计时还做了边角的圆角处理,所有外露的钣金边缘都做了折边压平,没有外露的锐边,避免装配和日常维护时划伤操作人员,表面采用拉丝处理,既提升了耐腐蚀性能,也不容易残留指纹和污渍,适合实验室、工业车间这类多尘、多接触的使用场景。

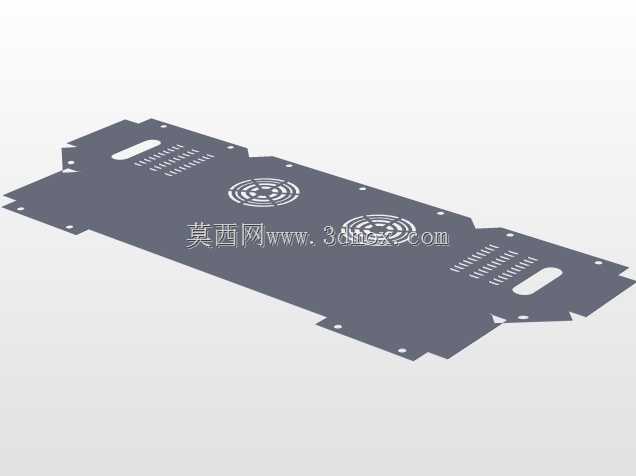

做三维建模时,这类钣金件需要优先绘制基体法兰,再通过边线法兰、拉伸切除、阵列等特征完成整体结构,所有弯折处的折弯半径要匹配所选钣金材料的厚度,一般选用1.2mm到1.5mm的冷轧钢板时,折弯半径设置为0.8倍板厚即可,避免折弯处出现开裂或者回弹过大的问题;散热孔的阵列间距要兼顾散热效率和结构刚性,孔间距不能过小,否则会降低顶面的承重能力,导致顶面放置物品时出现凹陷变形,也不能过大,否则会影响散热通风的效果,实际设计时需要根据内部发热元件的功率计算通风面积,保证散热孔的总通风面积满足热设计要求。

安装适配性方面,这类壳体的内部净空尺寸需要匹配所容纳元件的最大外形尺寸,预留至少5mm的安全间隙,避免元件与壳体内壁出现干涉,同时要考虑元件安装时的操作空间,预留螺丝锁紧的工具操作位,不能出现螺丝无法对准、扳手无法转动的装配死角。在实际设备选型替换时,除了核对安装孔位的中心距尺寸,还要确认壳体的整体高度是否与仪器内部的安装空间匹配,避免出现壳体过高顶到仪器外罩、过低无法覆盖内部元件的问题,侧面走线孔的位置也要对应仪器的外部接口位置,减少线缆的弯折半径,提升线缆的使用寿命。
