可互连模块化集水用雾网结构设计

在干旱少雨、常年多雾的山地、沿海荒漠区域，常规取水设施难以覆盖分散的用水点位，这类区域空气中悬浮的水雾是稳定的潜在淡水资源，雾网作为被动式空气集水的核心构件，不需要额外动力输入就能完成水雾的拦截与汇集，适配无电网覆盖的偏远区域供水需求。常规单片式雾网在实际布设中存在拼接难度大、边缘固定冗余、集水效率随布设规模提升出现损耗的问题，本次设计的1平方米规格模块化雾网，从结构根源上解决了多片组网的适配问题。

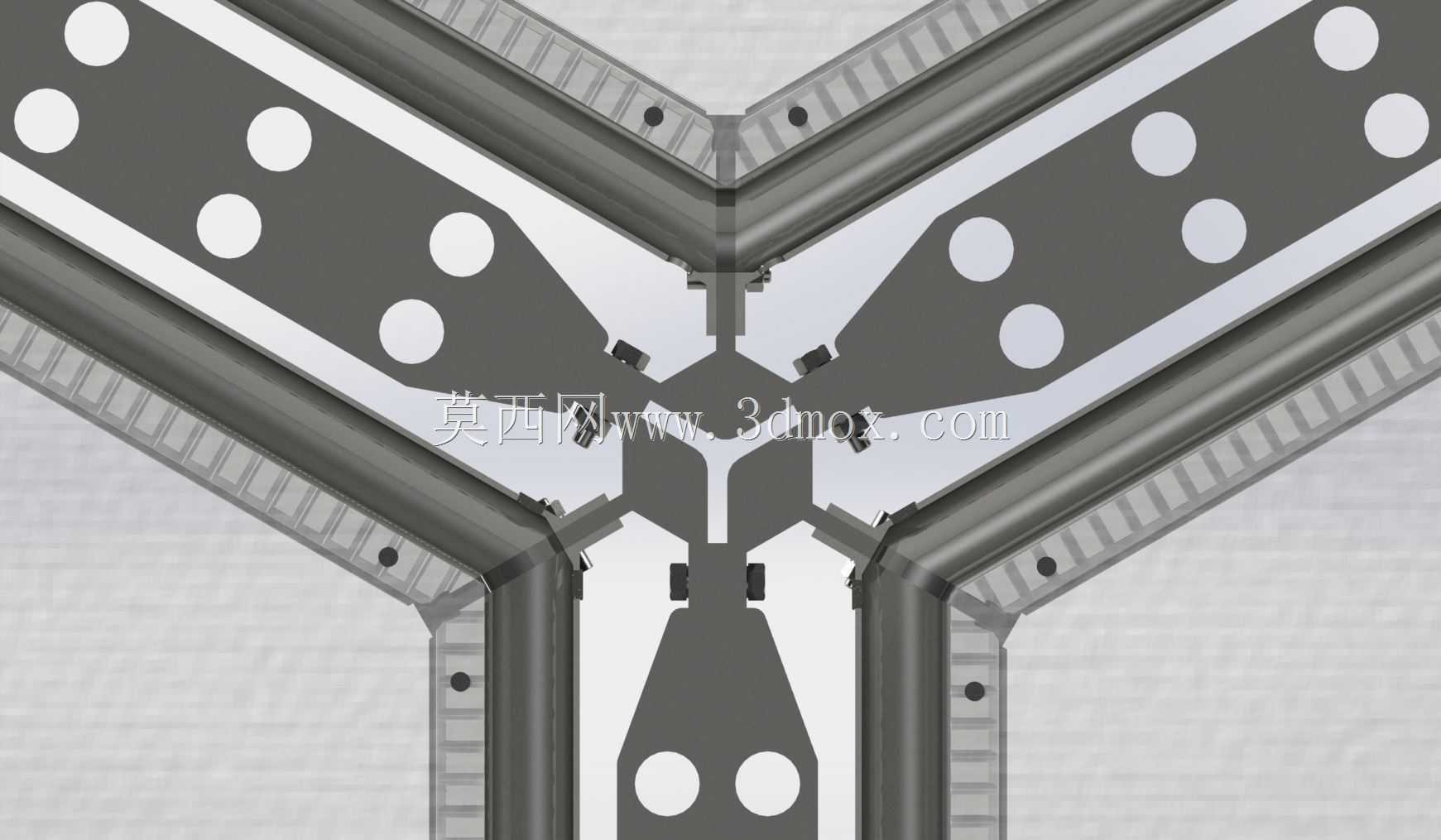

从实际使用场景出发，雾网的布设多选择在迎风坡面、海岸迎风带这类雾气流通顺畅的区域，安装时不需要浇筑大型基础，仅通过支架配合拉索就能完成固定，单模块1平方米的尺寸刚好适配单人携带、现场快速组装的作业需求，不需要大型吊装设备配合，普通作业人员借助基础工具就能完成单组乃至多组阵列的搭建。设计时优先考虑了模块间的互连特性，每片雾网的六边形承力边框预留了标准化的连接点位，相邻模块可以通过配套的卡扣件直接拼接固定，不需要额外增设连接压条，拼接后网面保持在同一受力平面，不会出现传统拼接方式带来的网面褶皱、缝隙漏风问题，能够让气流均匀穿过整个网面，避免局部紊流降低水雾拦截效率。

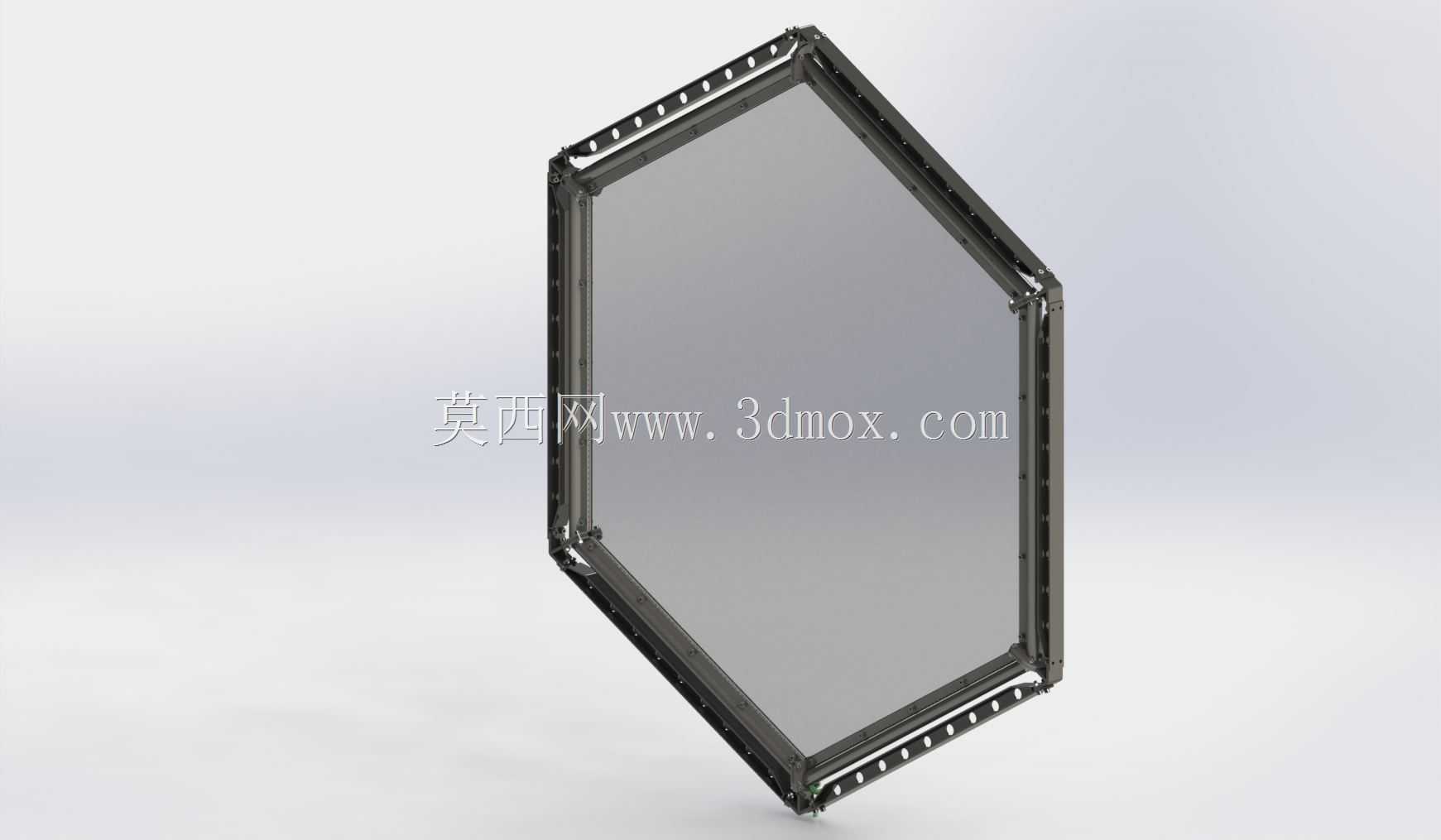

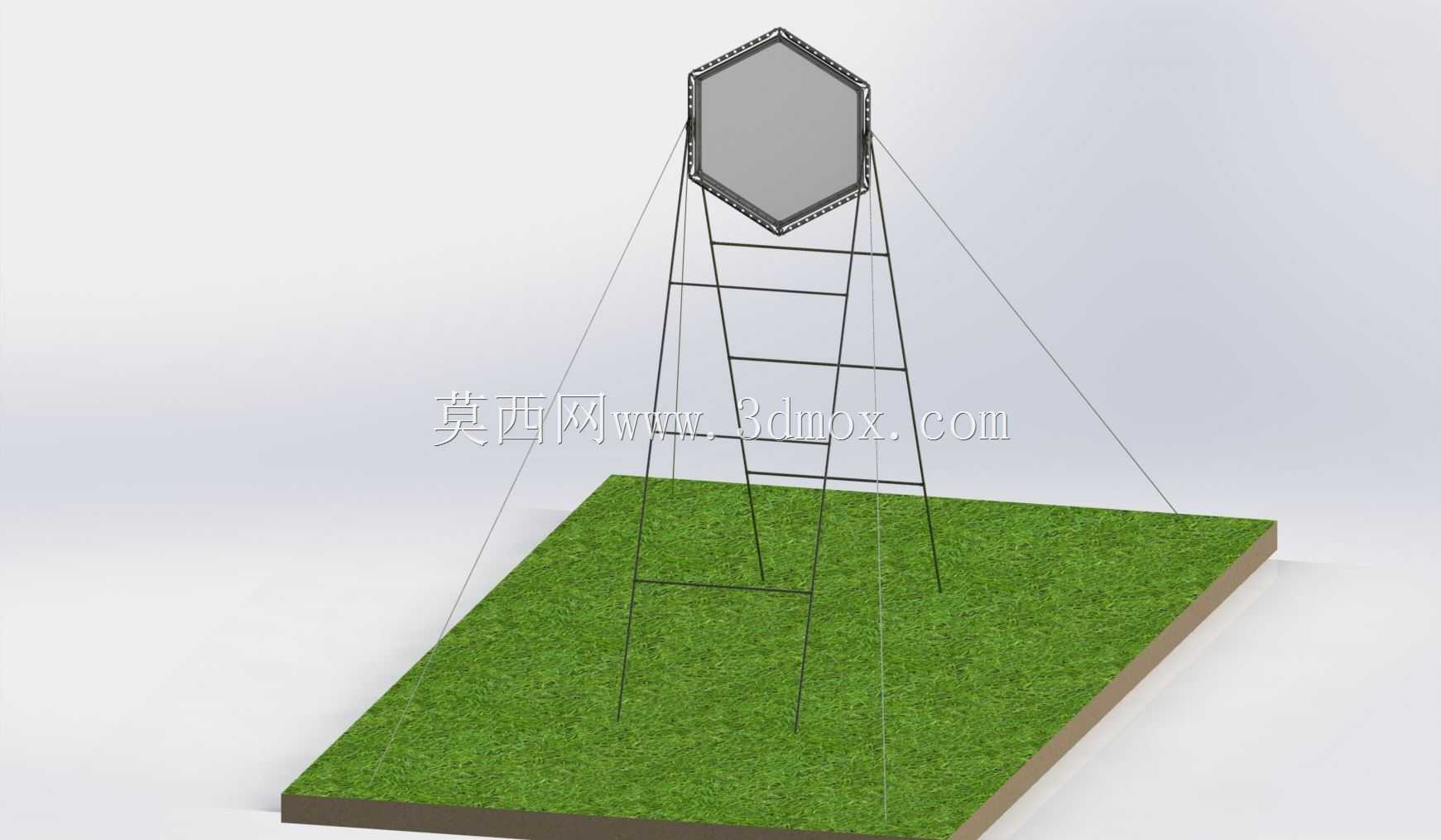

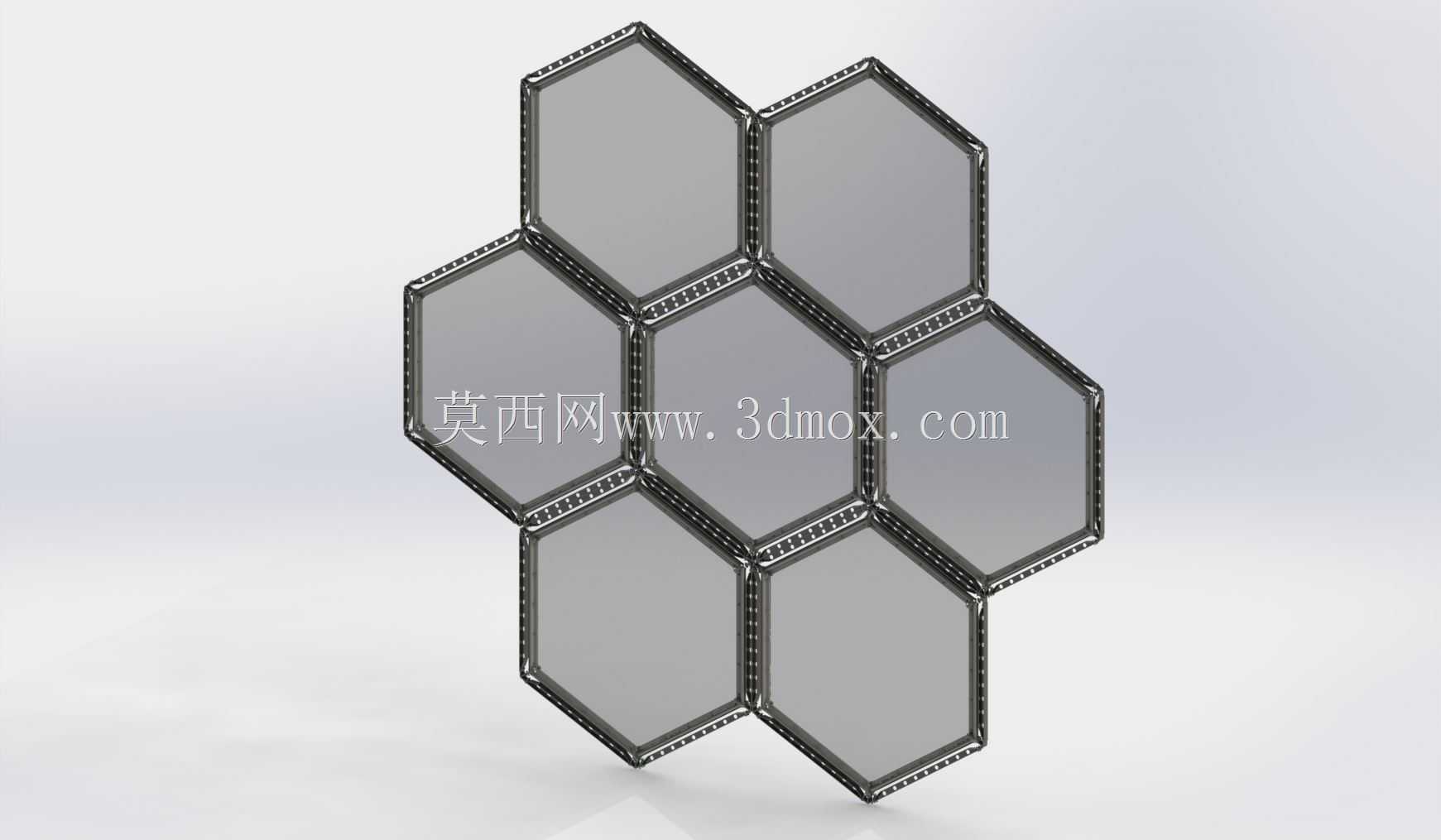

结构层面，六边形的网面边框采用轻量化刚性型材制作，相比传统的矩形边框，六边形结构在同等材料用量下拥有更好的抗风载性能，边框的每个边都能作为相邻模块的连接边，组网时可以根据现场地形、风向灵活调整阵列形状，既可以拼成大面积的矩形集水面，也能顺着坡面调整为折线形适配起伏地形，不会出现矩形模块拼接异形地形时的边角空隙问题。支撑部分采用梯式桁架结构，两根主支撑杆从网框底部斜向延伸至地面固定点，中间设置多道横向连接杆提升架体的抗扭刚度，架体与网框采用铰接连接，能够根据现场的主导风向调整网面的倾斜角度，让网面与雾气来流方向保持最佳的拦截夹角，最大化水雾颗粒与网丝的碰撞概率。

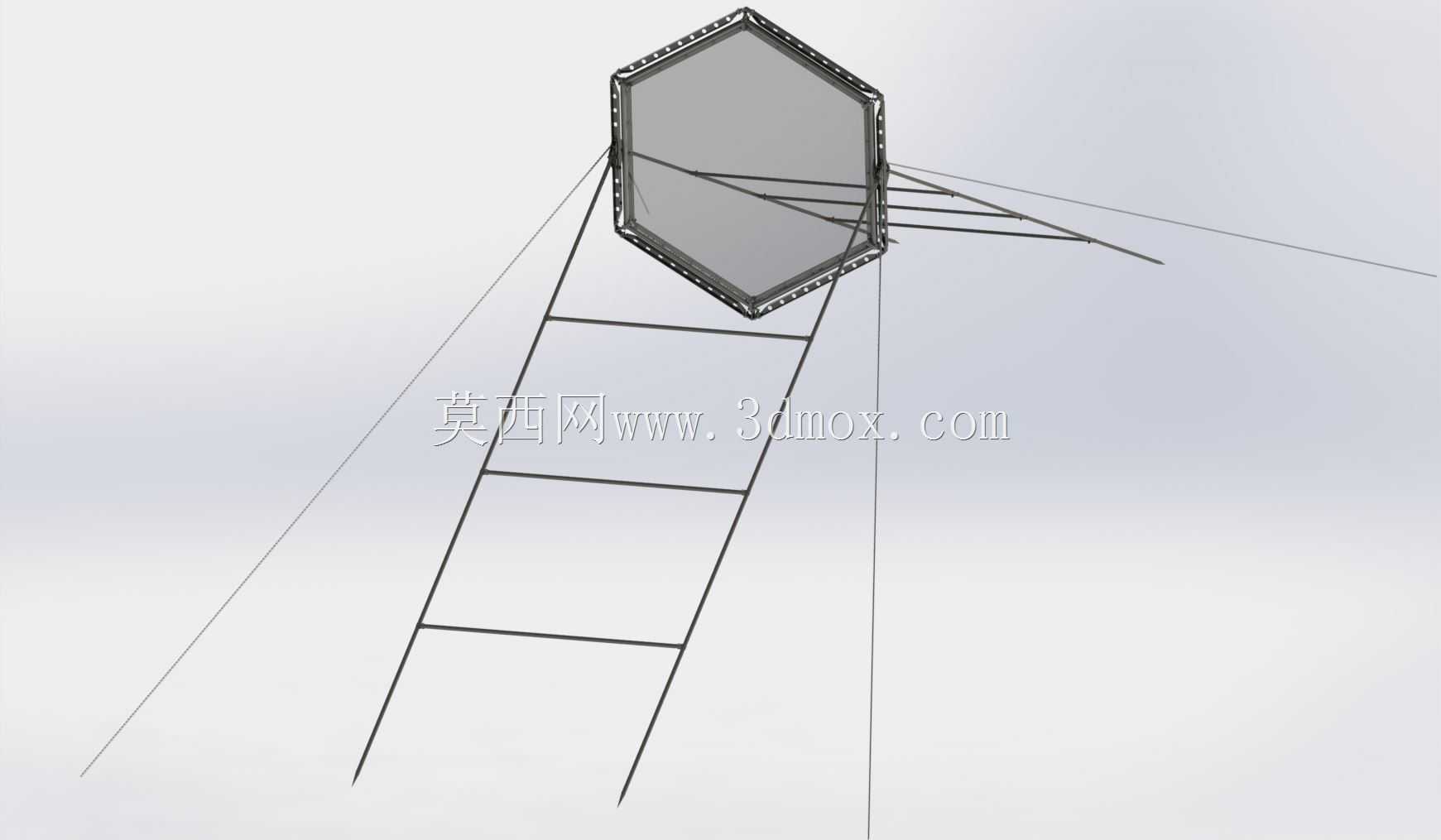

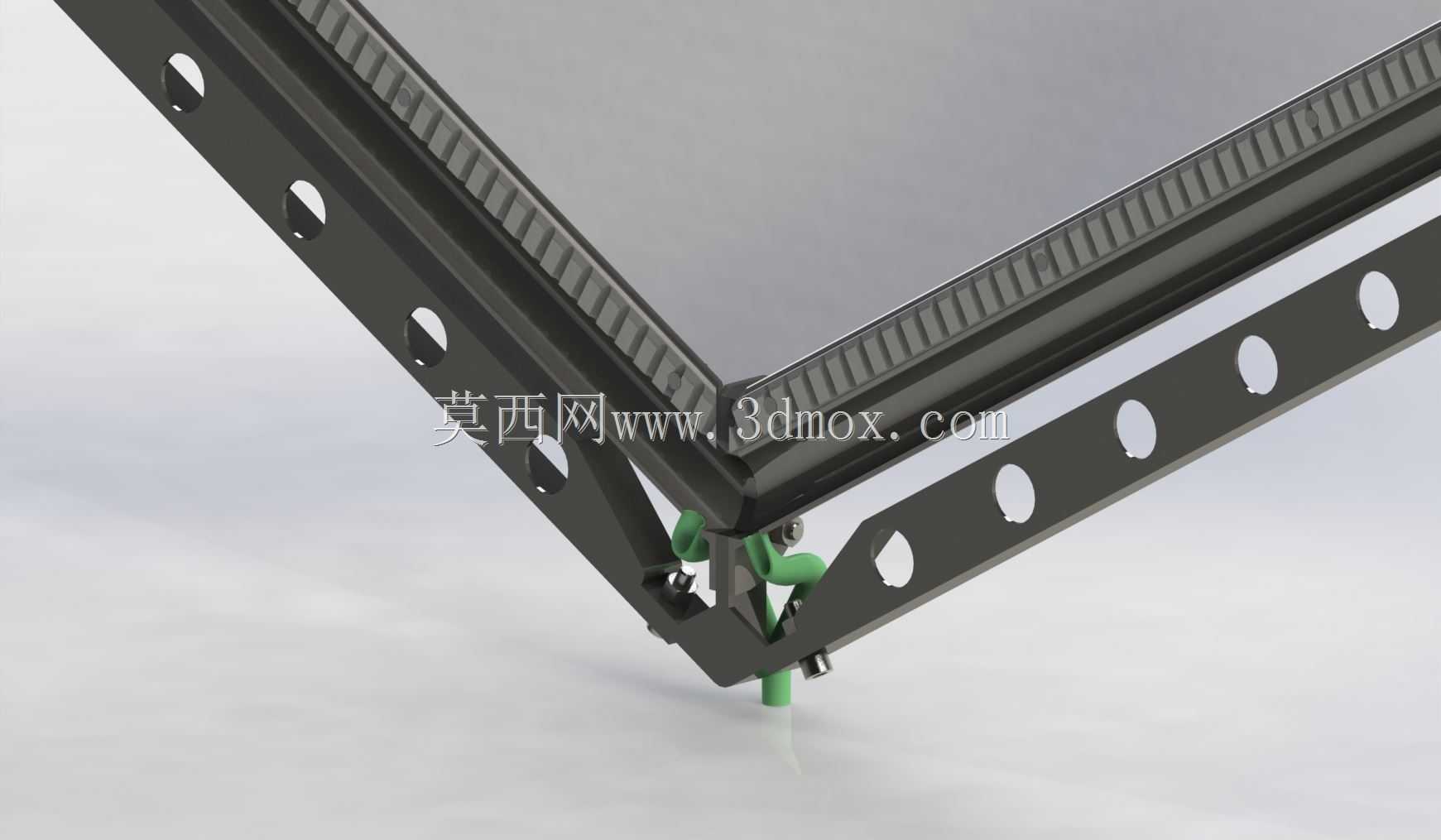

考虑到户外长期使用的可靠性，拉索固定点设置在网框的六个角点位置，每根拉索的拉力可以独立调节，即使在地面不平整的布设点位，也能通过调整各拉索的张紧度让网面保持平整，不会出现局部网丝松弛导致的水滴滴落偏移问题。网面下方预留了集水槽的安装接口，汇集到的水雾在网丝上凝结成水滴后，会顺着网丝流向边框的导水棱边，最终汇入下方的集水支管，不需要在每片网下单独设置集水槽，多模块拼接后可以共用纵向的集水主管，大幅减少组网时的管路配件用量。

设计过程中也充分考量了安装边界的限制，单模块架体展开后的地面投影尺寸控制在合理范围内，相邻架体之间不会出现拉索干涉问题，当多模块组成阵列时，前后排模块的间距可以根据当地的平均风速调整，避免前排网面的扰流影响后排的集水效率。网面的固定采用压条嵌入式设计，更换破损网面时不需要拆解整个边框，仅需松开对应边的压条就能完成网面替换，后期维护的作业量远低于传统整体式雾网。在高海拔强紫外线区域使用时，边框型材的表面做了抗老化涂层处理，拉索采用耐候性高分子材质，能够适应昼夜温差大、强紫外线照射的户外环境，不会出现短期内材料脆化、强度下降的问题。

不同于主动式的冷凝取水设备，这类模块化雾网完全依靠自然风的流动完成集水作业，整个运行过程没有运动部件，不需要日常巡检维护，除了偏远区域的生活供水外，也可以用于野外科考站点、山地造林区域的临时供水，组网规模可以根据实际需水量灵活增减，单模块损坏后可以单独更换，不会影响整个阵列的正常运行。在结构受力校核阶段，针对不同等级的风载做了对应的仿真验证，六边形边框的应力分布均匀，在常规大风天气下不会出现边框变形、网面撕裂的问题，梯式支架的斜向支撑结构能够将风载顺利传递到地面固定点，即使在软土地基区域，也可以通过加长地锚的方式提升固定强度，不需要额外做硬化处理。
