海岛户外雾水收集支撑装置结构设计

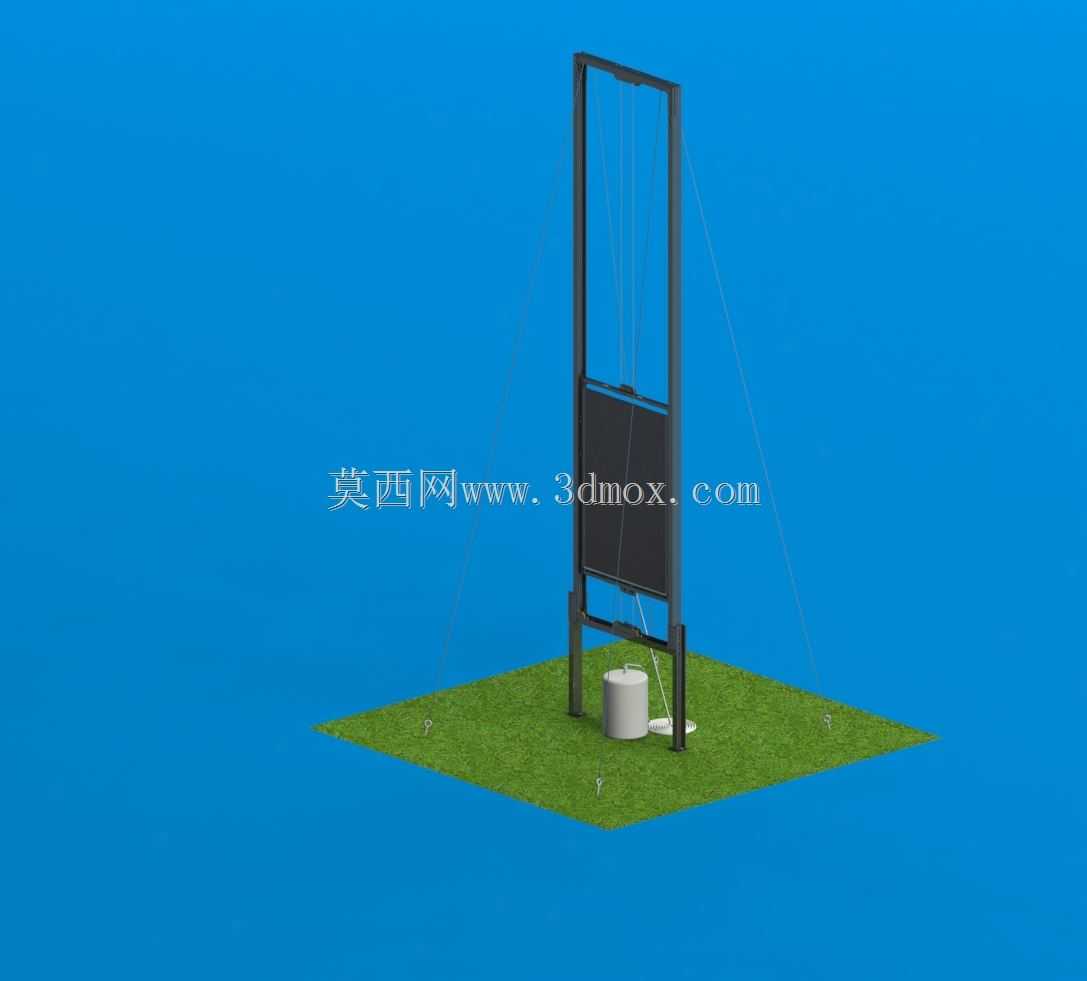

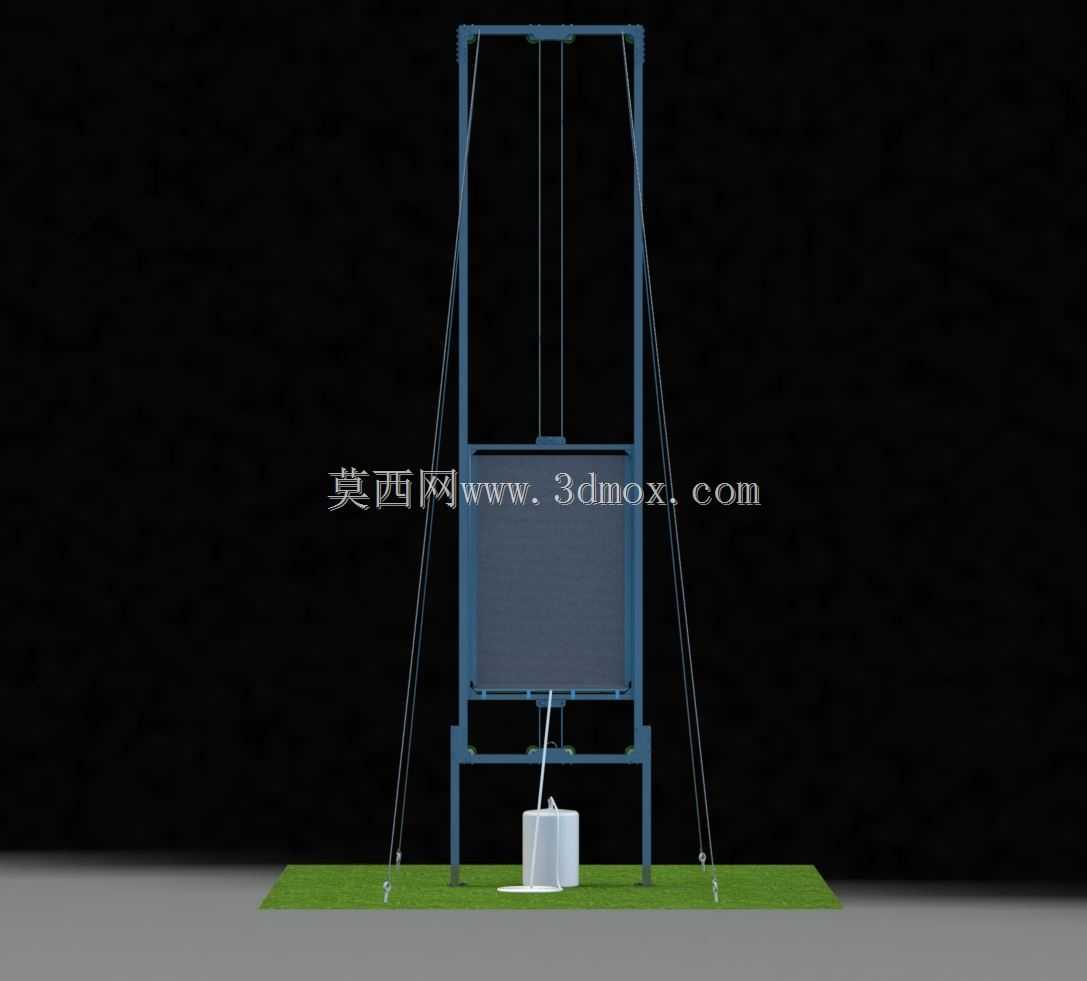

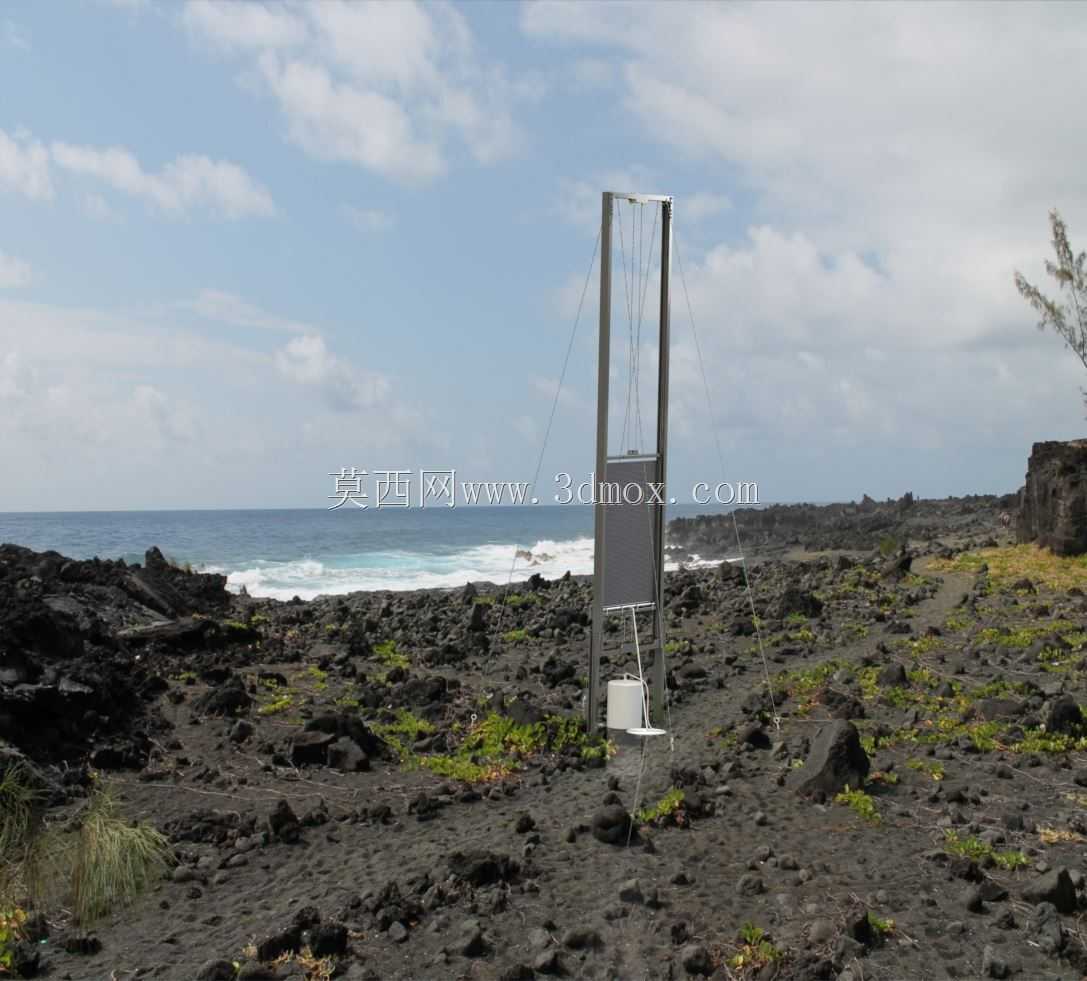

　　这套结构针对沿海岩滩、干旱海岛这类缺乏常规淡水资源的户外场景设计，核心用途是通过架设的雾网拦截空气中的悬浮水雾，将凝结的水珠汇集导入下方储水容器，为野外作业点、海岛值守点位提供稳定的非管道式淡水补给，适配常年多雾、风力较强的临海开阔区域使用，不需要接入市政供水管网，也不需要额外电力驱动就能完成集水作业。从结构受力逻辑来看，整套装置的核心受力件为两根竖向平行布置的钢制立柱，立柱底部通过地脚锚固件与硬质岩土地面固定，设计阶段按照600N/㎡的风压载荷做强度校核，对应31.3m/s的极端阵风工况，取1.5倍安全系数做冗余设计，确保在强风作用下立柱顶端的最大位移量控制在2mm以内，避免网面拉扯变形或者立柱倾覆。

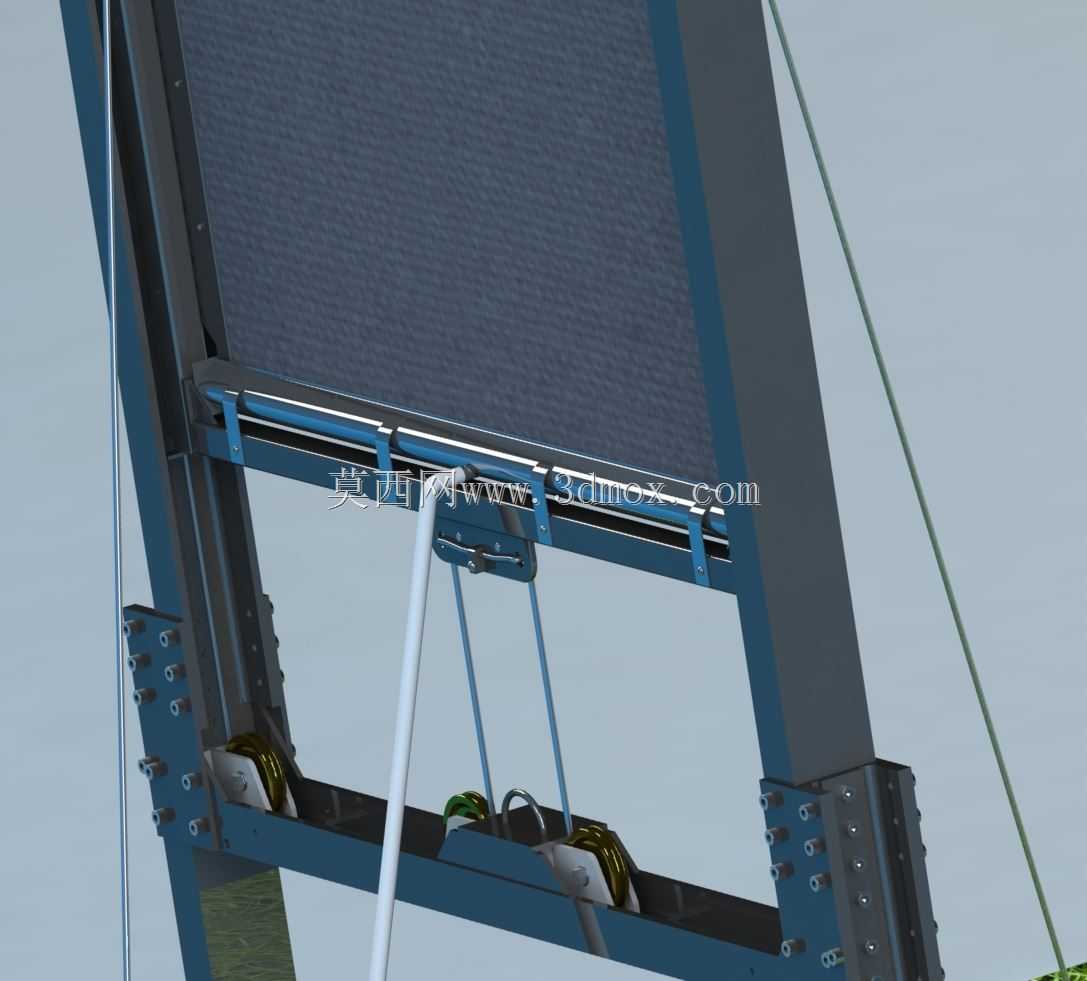

　　网面的安装高度支持在1m到3m的区间内灵活调整，适配不同区域的雾层高度差，安装时可以根据现场常年的雾流走向调整网面的倾斜角度，提升水雾拦截效率。考虑到户外运输与现场组装的便利性，整套结构没有采用复杂的焊接预制件，全部采用标准型钢与普通螺钉、六角紧固件拼接，所有连接节点都可以通过常规扳手完成拆装，不需要配备专用焊接设备或者重型吊装工具，单组作业人员携带全套零件徒步进入不通车的岩滩区域也能完成组装。网面固定端采用张紧拉索与立柱连接，拉索上配套可调松紧的螺栓扣，使用过程中可以根据网面的松弛度随时调整张紧力，避免网面在长期风振作用下出现松脱、撕裂的问题。设计过程中重点考量了网面孔隙率对风阻的影响，孔隙率参数既要保证足够的水雾附着面积，

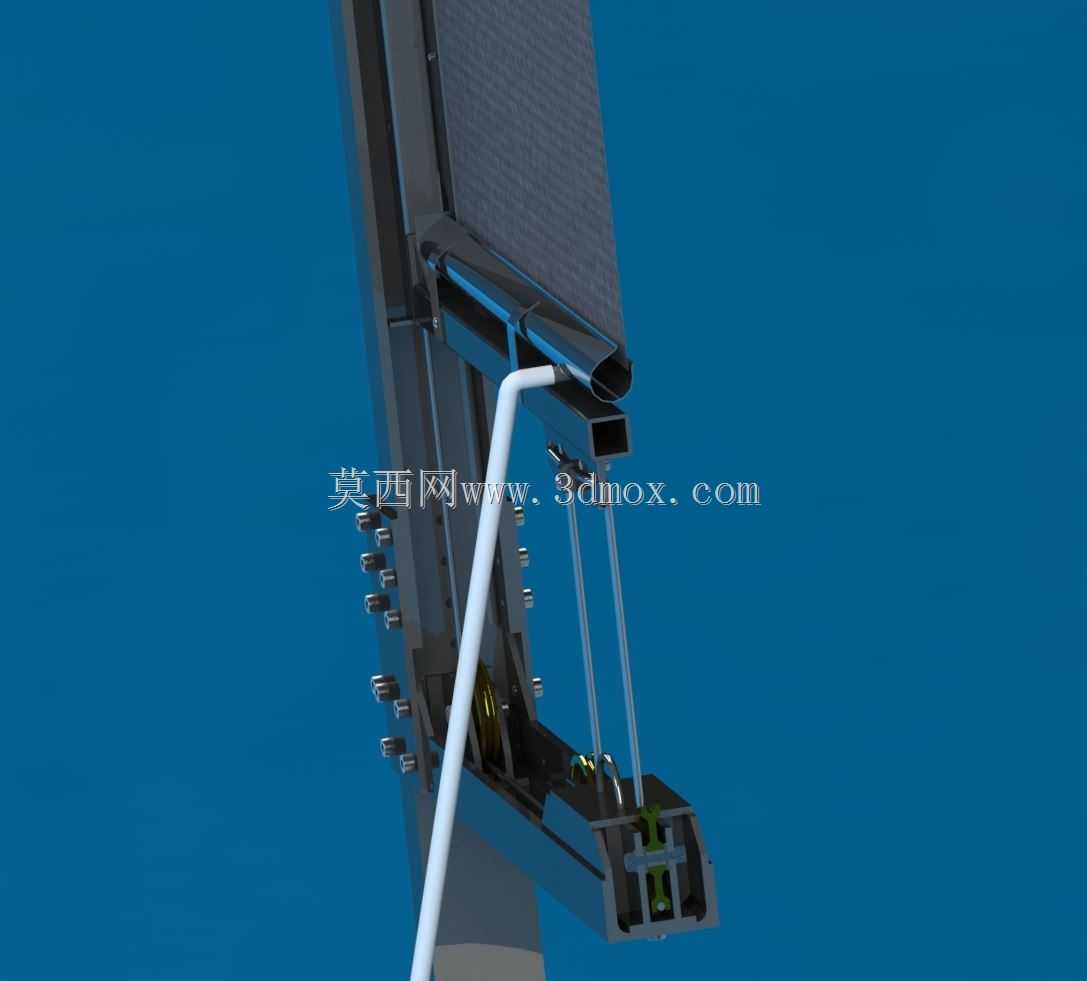

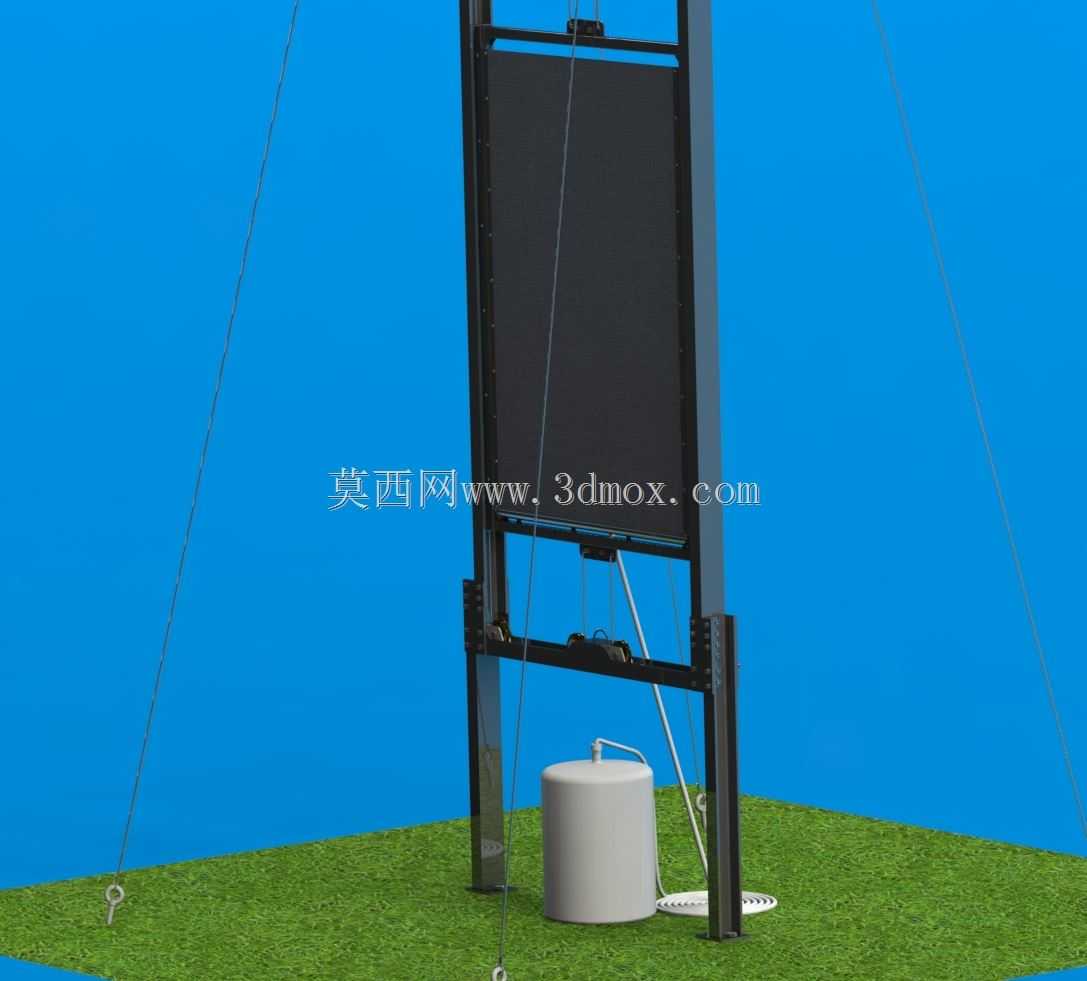

　　又不能让网面风阻过大超出立柱的承载上限，同时预留了网面更换的快拆结构，长期使用后如果网面出现积尘堵塞或者破损，不需要拆解整套支撑结构就能单独更换网片。底部的集水导槽采用倾斜布置，凝结的水珠顺着网面垂直下落进入导槽后，会顺着坡度自动流入下方的储水容器，导槽与立柱的连接位置也做了腰型孔设计，可以根据网面的实际安装高度调整导槽的固定位置，确保所有下落的水滴都能被完全收集，不会出现滴漏损失。针对临海区域盐雾腐蚀的问题，所有钢制构件表面都做了防腐涂层处理，紧固件采用镀锌标准件，避免长期在高湿度高盐雾环境下出现锈蚀卡死的问题，后期维护只需要定期检查紧固件松紧、清理网面附着的盐结晶与杂物即可，不需要复杂的养护流程。整套结构的安装边界要求不高，只需要地面有足够的锚固强度，不管是硬质岩石地面还是夯实的土层都能完成固定，不需要做大面积的混凝土基础，适配偏远无基建区域的快速部署需求，组装完成后不需要专人值守，就能持续完成雾水收集作业。
