流体减阻用仿生锯齿翼结构设计

在流体输送、高速运动装备的结构优化场景中，边界层分离带来的阻力激增、涡流噪声问题始终是结构设计端需要重点攻克的方向，这款锯齿翼结构正是针对这类工况开发的专用导流减阻部件。从实际落地的应用场景来看，这类结构既可以配套在高速轨道交通车辆的转向架周边导流罩上，打散车底高速气流形成的大尺度涡流，降低整车运行的气动阻力与气动噪声；也可以安装在轴流风机、离心风机的叶片前缘位置，延缓叶片表面的气流分离，提升风机在高背压工况下的运行效率，减少叶尖涡流带来的能量损耗；甚至在小型低速无人机的机翼尾缘搭配这类锯齿结构，也能有效提升飞行过程中的升阻比，降低巡航状态下的动力消耗。

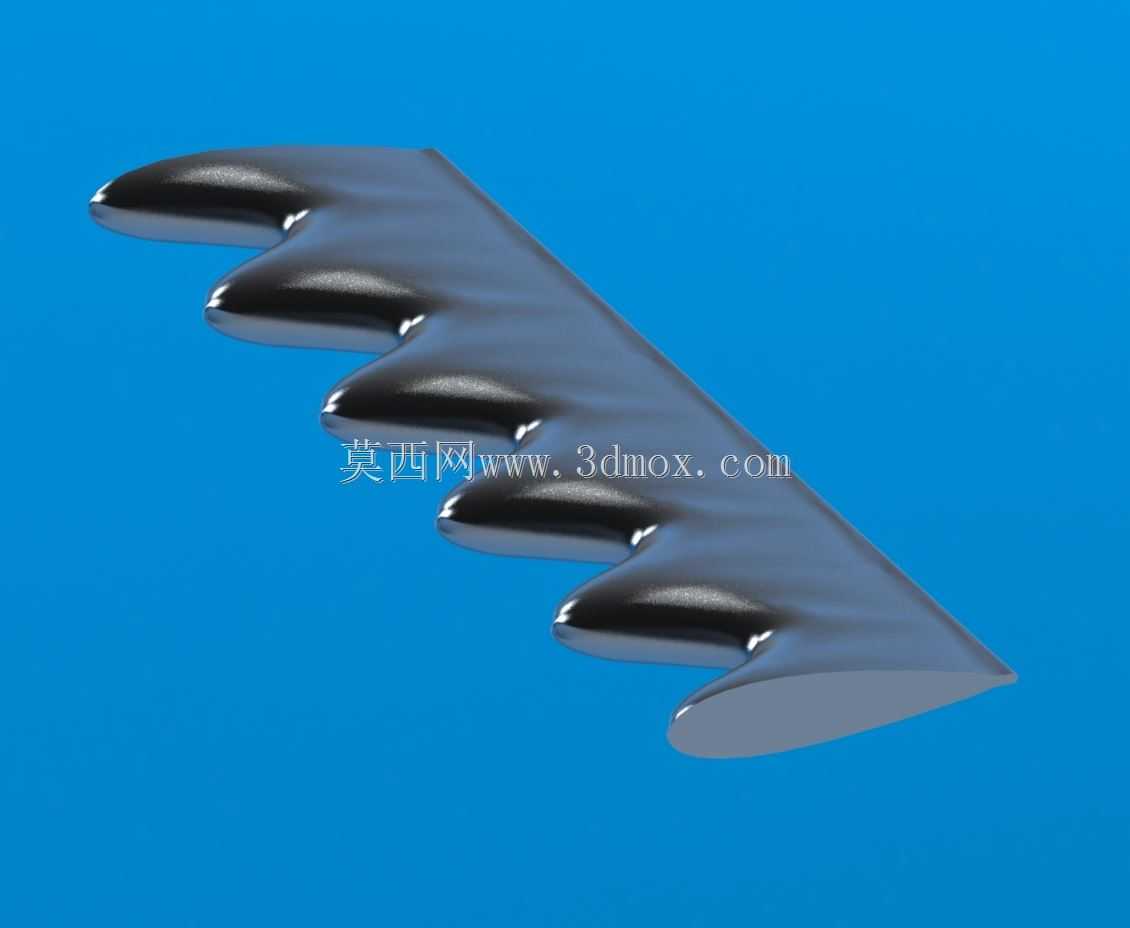

从结构功能特性来看，这款锯齿翼没有采用传统翼型的光滑连续前缘/尾缘设计，而是沿翼展方向设置了五组连续的凸起齿状结构，每个齿形都采用了流线型的圆滑过渡曲面，没有尖锐的棱角或突变的截面，能够在气流经过翼面时，将大尺度的展向涡流切割为多个小尺度的涡流，避免大尺度涡流快速脱离翼面形成低压尾流区，从根源上降低翼型前后的压差阻力。齿形的凸起高度、相邻齿的间距都经过了流体仿真验证，既不会因为齿形过大增加额外的迎风面积，也不会因为齿形尺寸过小无法起到打散涡流的作用，翼面主体依然保留了基础翼型的升力面构型，不会因为增设锯齿结构损失原有的翼型气动性能。

在设计思路的落地过程中，首先需要确定基础翼型的截面弦长，根据不同的安装场景匹配对应的翼型弯度，比如应用在风机叶片上的锯齿翼会选择相对厚度更大的翼型截面，保证结构本身的强度与刚度，避免高速气流冲击下产生结构形变；应用在飞行器上的锯齿翼则会选择相对厚度更薄的低阻翼型，降低自身的结构重量。锯齿部分的建模采用了沿翼展方向的阵列扫掠方式，每个齿形的截面轮廓都与基础翼型的曲面保持G2连续，避免曲面衔接位置出现台阶或棱角，防止气流在衔接位置产生额外的摩擦阻力。整个翼体的壁厚设计采用了等壁厚加局部加强筋的构型，在翼型的内部沿弦向设置了两条加强筋，既可以降低整体的结构重量，也能保证翼面在高速气流冲击下不会出现凹陷或颤振。

从安装边界与外形尺寸的适配角度来看，这款锯齿翼的安装基面设置在翼体的平直侧端面，端面上预留了四个均匀分布的安装孔位，孔位的间距按照通用的导流部件安装标准设置，可以直接通过螺栓与设备的主体框架连接，不需要额外设计转接支架。翼体的整体展长可以根据实际的安装面宽度进行等比例缩放，缩放过程中会保持齿形的弦长比、齿高与齿距的比例不变，避免比例调整后破坏原有的流体性能。安装时需要保证锯齿翼的前缘朝向来流方向，翼面与来流方向的夹角控制在设计允许的攻角范围内，避免攻角过大导致气流提前分离，抵消锯齿结构的减阻效果。在实际装配过程中，需要保证翼面安装后的平面度误差不超过0.5mm，相邻两段锯齿翼拼接时的接缝高度差不超过0.2mm，防止接缝位置产生额外的气动噪声。

不同于常规的光滑翼型结构，这类锯齿翼在加工适配性上也做了对应的优化，整个外表面的曲面曲率变化平缓，既可以采用注塑工艺批量生产塑料材质的部件，配套在家用电器、小型风机这类对成本敏感的产品上；也可以采用铝合金铣削或者碳纤维模压的工艺生产高强度的部件，配套在轨道交通、航空装备这类对结构强度、耐候性要求较高的场景中。结构本身没有复杂的内部型腔，除了必要的加强筋之外没有多余的结构，生产过程中的脱模或者加工走刀都比较顺畅，不会出现加工死角，能够有效控制生产制造成本。在后期维护过程中，因为翼面都是圆滑过渡的曲面，没有容易积灰的凹槽或缝隙，日常清洁维护也比较方便，长时间在户外工况使用也不容易出现积水、积尘腐蚀的问题。
