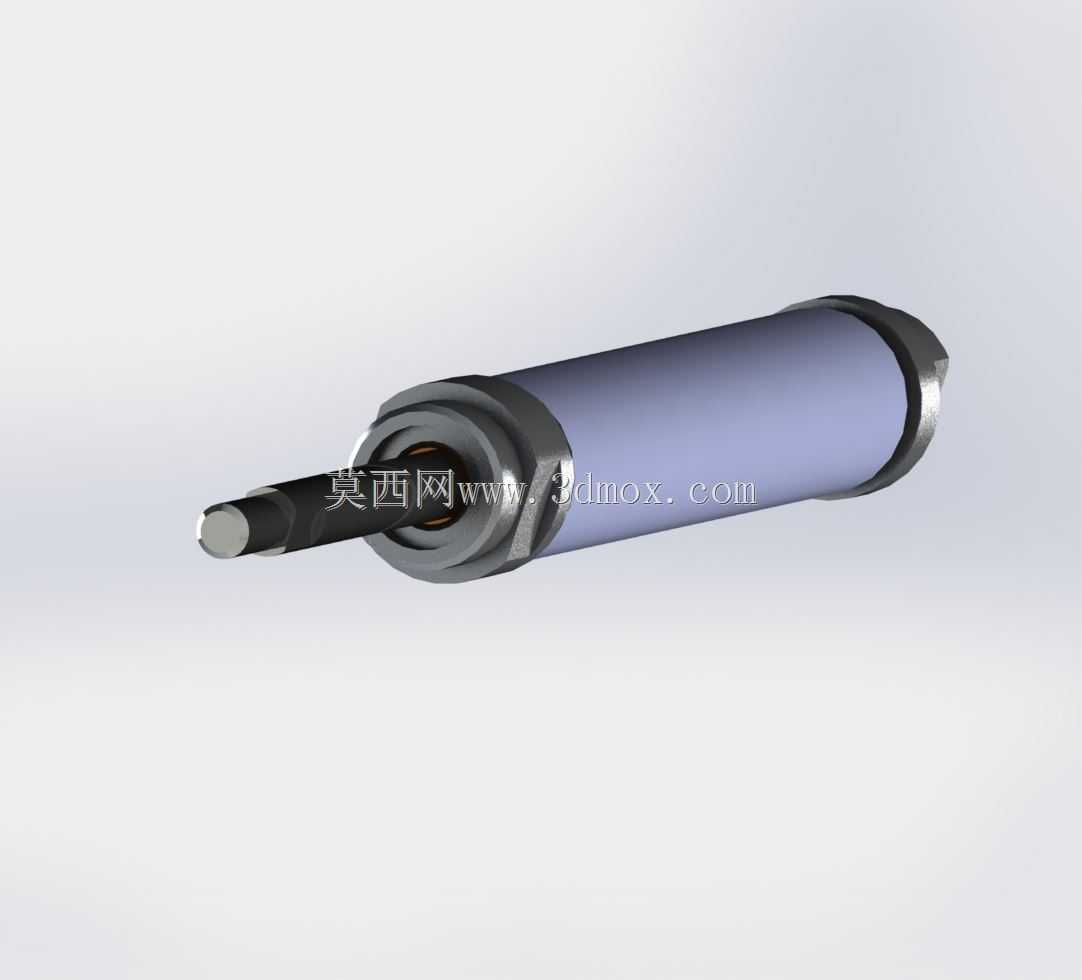

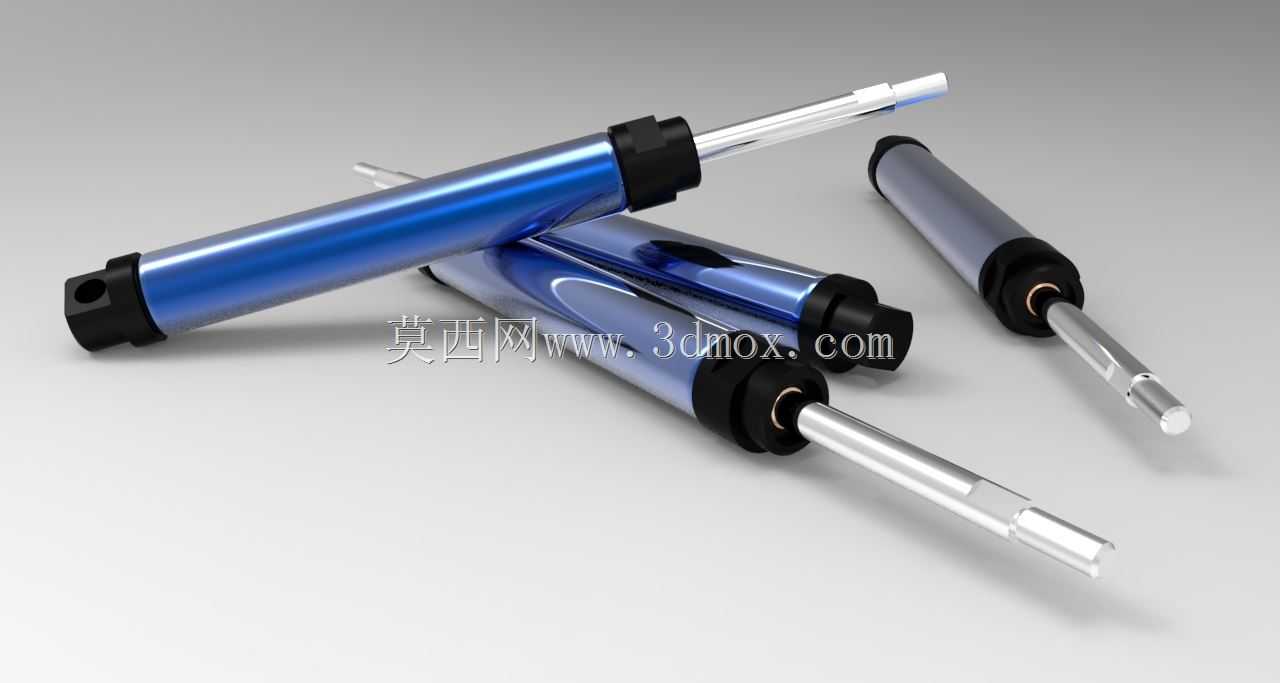

缸径25行程100标准型气动气缸

项目分类:通用机械零部件 发布时间:2021-10-16 ID:324736
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸
  • 缸径25行程100标准型气动气缸

  在轻工装配、电子元器件分拣、小型工装夹具的气动回路里,这类缸径25行程100的气缸是出镜率极高的执行部件,很多做非标设备的工程师在选型时,碰到需要100毫米直线往复推压动作的工位,第一反应都会先核对这个规格的安装尺寸是否适配。从实际使用场景来看,它既可以用在小型皮带线的工件挡停工位,靠活塞杆伸出挡住流转的工装板,待工位作业完成后缩回放行;也能装在简易压合工装里,配合调压阀输出稳定推力,完成塑料卡扣压装、标签贴合这类压力要求不高的工序;甚至在一些小型焊接工装的夹紧单元里,它也能作为动力源带动压头压紧待焊工件,避免焊接过程中工件移位。

  从功能特性上看,这款气缸属于常规的单杆双作用气缸,两端带气口,通过换向阀切换进气方向就能实现活塞杆的伸出与缩回,缸筒采用硬质氧化铝合金材质,内壁粗糙度控制在合理范围,能降低活塞密封圈的磨损速率,延长整体使用寿命。活塞杆表面做了镀硬铬处理,硬度足够应对日常工况下的轻微磕碰,也能减少外界粉尘、水汽对杆体的锈蚀,配合前端的防尘密封圈,能阻挡大部分车间环境里的浮尘进入缸筒内部,避免活塞密封件被杂质刮损导致漏气。两端的端盖采用压铸铝合金成型,集成了气口安装位与缓冲结构,行程末端的缓冲能降低活塞撞击端盖的噪音,也能减少刚性冲击带来的紧固件松动问题,在每分钟往复次数不超过60次的工况下,运行稳定性足够有保障。

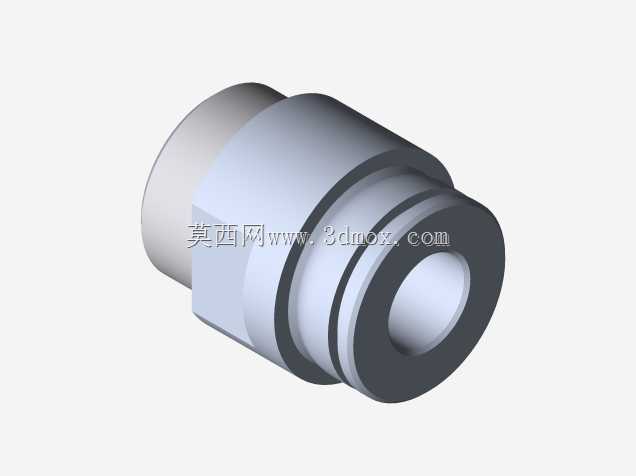

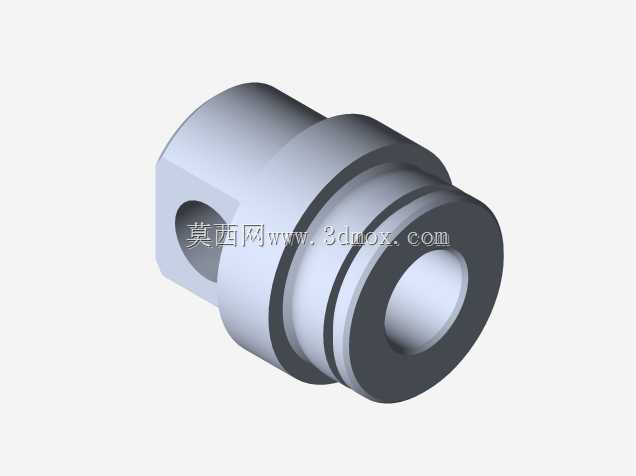

  做这个三维模型的时候,首先是从实际安装边界倒推结构尺寸的,先确定缸径25对应的缸筒外径为32毫米,这个尺寸是行业通用规格,对应的安装支架、磁性开关卡槽都能和市面标准件匹配。行程100毫米对应的是活塞杆完全伸出时,杆端安装孔中心到缸体尾端安装孔中心的距离,建模时特意把两端的安装销轴孔、活塞杆端的外螺纹尺寸都按常用标准做了还原,方便设计人员直接调用到装配体里做干涉检查。建模过程中没有做过度的结构简化,缸筒外壁的磁性开关安装槽、端盖上的气口螺纹沉孔、活塞杆前端的螺纹退刀槽这些细节都做了还原,因为实际做装配设计的时候,这些细节直接决定了配套的磁性开关、气管接头、连接接头能不能正常安装,要是省略了这些结构,后续导出工程图或者做装配仿真的时候很容易出现尺寸偏差。

  外形尺寸上,缸体总长度在活塞杆完全缩回时为162毫米,完全伸出时总长度为262毫米,缸体中心高度按照标准安装尺寸设定为22毫米,不管是采用脚架安装、法兰安装还是耳轴安装,对应的安装孔位都能和标准安装附件匹配。设计时特意核对了常用的安装公差,比如活塞杆的外径公差取f7,和前端盖内的导向套配合间隙控制在0.02到0.05毫米之间,既保证活塞杆伸缩顺畅,又不会因为间隙过大出现活塞杆晃动的问题。缸筒和两端端盖的配合采用H8/h7的间隙配合,装配时靠拉杆拉紧密封,后期维护拆解也比较方便,不需要专用工具就能更换内部的密封圈、活塞等易损件。

  在实际选型搭配的时候,这个规格的气缸通常搭配直径6毫米的气管,工作压力在0.1到0.8兆帕之间都能正常工作,在0.5兆帕的常用工作压力下,理论输出推力大概在245牛左右,足够应对大部分小型工装的推压、夹紧需求。建模时也考虑了配套磁性开关的安装空间,缸筒外壁的卡槽尺寸适配市面常见的CS1-F、D-A93等型号的磁性开关,设计人员在装配体里直接把磁性开关模型卡到卡槽里,就能调整开关位置来检测活塞杆的伸出、缩回到位信号,不用再额外核对卡槽尺寸是否匹配。另外,模型里的活塞杆密封、活塞密封都按实际的沟槽尺寸做了还原,要是有做密封件选型或者气缸拆解教学需求的,也能直接从模型里提取对应的沟槽尺寸来核对密封件规格。

  很多刚接触气动设计的工程师容易忽略气缸的行程余量问题,这个模型里把行程100毫米的实际可活动范围做了明确的结构限位,活塞在缸筒内的活动距离刚好是100毫米,两端预留了3毫米的缓冲行程,实际选型时不用额外预留缓冲距离,只要工位需要的直线动作距离不超过97毫米,就能直接选用这个规格,不会出现活塞撞端盖或者行程不够的问题。安装边界方面,要是采用尾部耳轴安装的方式,耳轴的中心距、轴径都按标准尺寸建模,对应的耳轴座可以直接调用标准件库的模型,不用重新绘制;要是采用前端法兰安装,法兰上的四个安装孔孔距、孔径也都符合通用标准,配打安装板孔位的时候直接参考模型尺寸就行,能减少很多重复核对尺寸的工作量。
