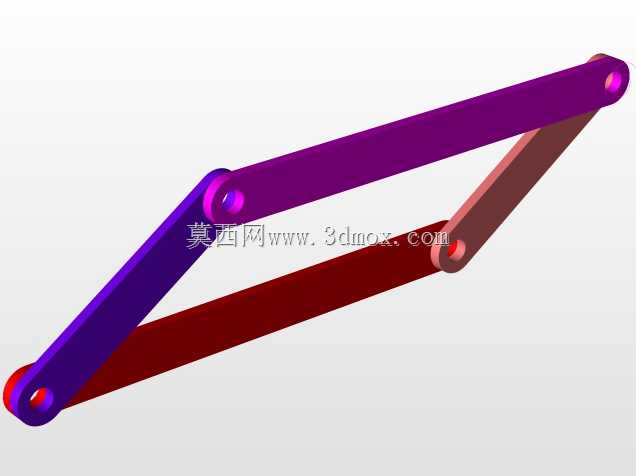

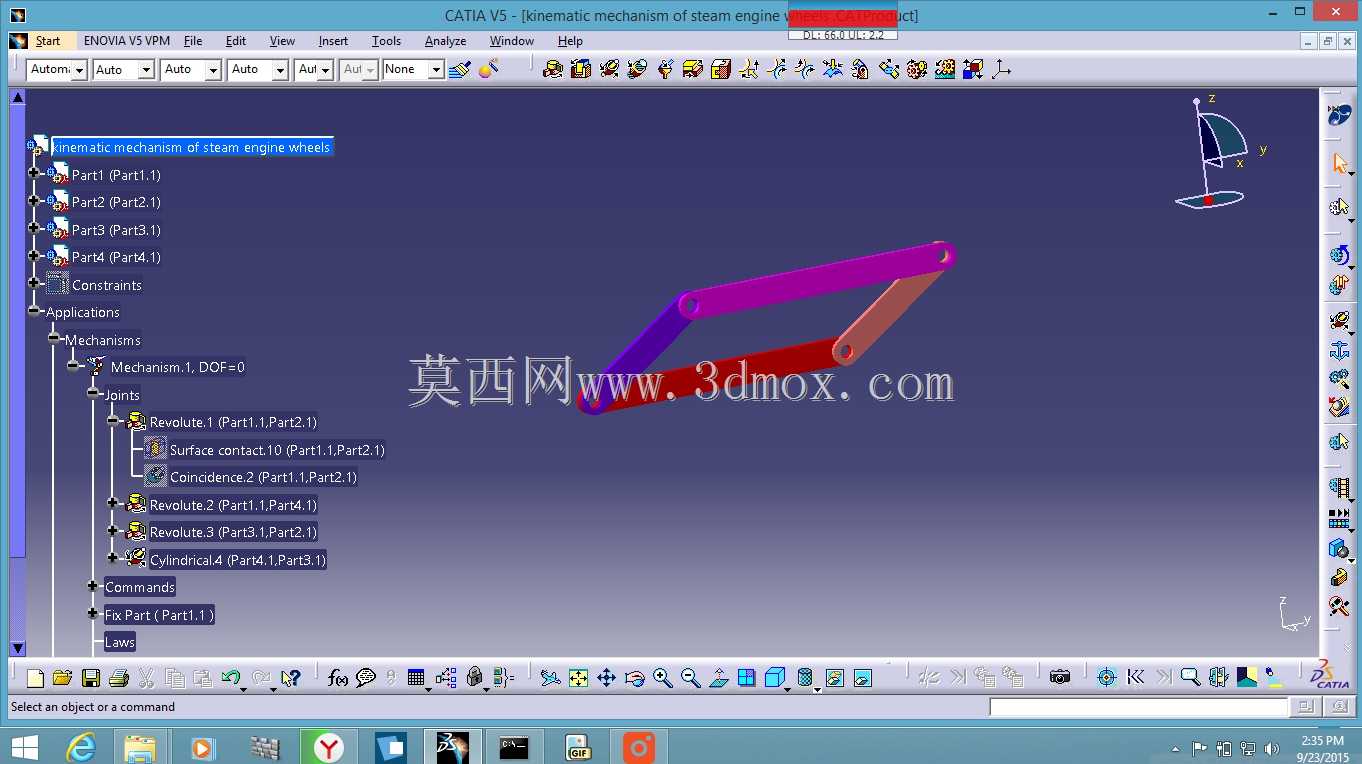

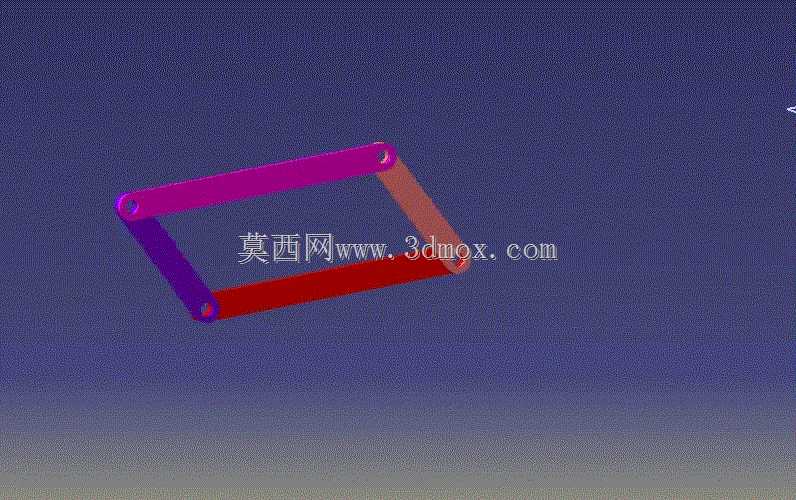

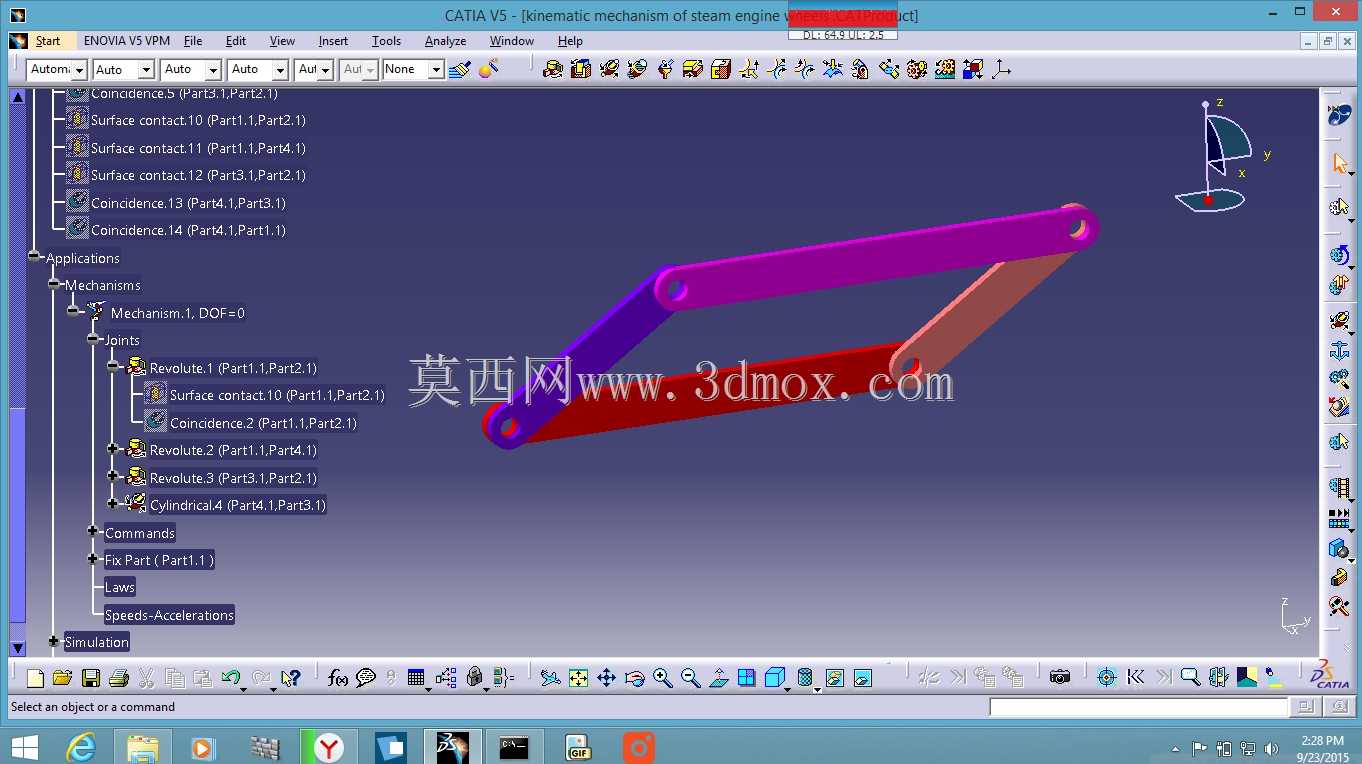

在轻工生产线的工件换位工位、包装设备的料仓启闭机构、小型检测设备的探头摆转驱动单元里,这类铰接四连杆结构是出现频率极高的基础传动构件,它不需要复杂的电控逻辑,仅靠刚性杆体与铰接转动副的配合,就能把输入端的定轴转动或者直线往复动作,精准转化为输出端预设轨迹的摆转运动,相比齿轮、凸轮传动,它的加工门槛更低,运行过程中无刚性冲击,维护时只需要定期检查铰接销轴的磨损量即可,适配很多中低速、轻负载的往复动作场景。做这套结构的三维建模时,最先要敲定的不是杆体的色彩,而是四个铰接转动副的相对位置关系——也就是固定铰链的安装孔位坐标,这两个点位是整个机构的安装基准,必须和配套设备的安装面预留孔位完全对齐,一旦基准孔位偏差超过0.2mm,整个机构的运动轨迹就会偏移,甚至出现杆体卡滞、无法转动的问题。确定固定铰点后,再根据需要的输出摆角范围反推四根连杆的长度:主动杆的长度决定了输入端的转动行程需求,从动杆的长度匹配输出端的摆角幅度,连接两根动杆的连杆长度则要反复校核,确保整个运动行程里不存在死点,也就是四根杆不会出现共线锁死的状态,这一点在需要连续往复运转的工位上尤其重要,一旦存在死点位置,机构就需要额外加装助力装置才能越过锁止位,徒增结构复杂度。从安装边界来看,这套四连杆机构的整体外轮廓在运动过程中是动态变化的,建模时不能只画静态装配状态的尺寸,必须把整个运动行程里杆体扫过的最大空间范围标注出来,给周边的走线、其他构件预留足够的安全间隙,避免设备运行时杆体和周边结构发生剐蹭。比如这套彩色区分杆体的结构,每根杆的两端铰接孔都做了等直径的同轴设计,销轴和孔的配合选用间隙配合,既不会因为间隙过大出现运动晃量,也不会因为配合过紧导致转动卡涩,杆体本身的截面尺寸根据负载大小选定,轻负载场景下用矩形截面的工程塑料或者薄铝板就能满足强度要求,负载稍大的工位可以换成45号钢切削的杆体,表面做发黑处理防锈。实际应用中,这类四连杆机构经常和小型驱动气缸、步进电机搭配使用:当气缸推杆做直线伸缩时,连接在主动杆上的气缸接头就会带动主动杆绕固定铰点转动,再通过中间连杆带动从动杆完成预设角度的摆转,整个动作的响应速度可以通过气缸的调速阀灵活调整,不需要复杂的运动控制程序,对于很多需要简单往复摆转动作的非标设备来说,这种结构的可靠性远高于多关节的机械臂,采购和维护成本也只有后者的几十分之一。建模过程中还要注意铰接处的细节处理,每根杆的铰接孔端面都要做小尺寸的倒角,既方便装配时销轴顺利导入,也能避免杆体转动时端面和相邻构件的平面发生干摩擦,销轴的两端要加装卡簧或者轴用挡圈限位,防止设备运行过程中销轴轴向窜动脱出,造成机构失效。另外,在做运动仿真的时候,要逐帧检查每一个转动角度下各杆体之间的最小间隙,尤其是杆体摆到极限位置的时候,不能出现杆体之间的碰撞干涉,很多新手建模时只校核静态装配的干涉情况,忽略了运动过程中的动态间隙,等到实际加工装配后才发现转到某个角度杆体就会顶死,只能返工修改杆长,耽误项目进度。这类四连杆结构还有一个很实用的特性,就是可以通过调整杆长的比例,实现不同的运动轨迹输出,比如需要输出端做近似直线的往复动作时,就可以把连杆和从动杆的长度比例调整到特定数值,不需要额外加装导轨就能实现近似直线的运动,在一些空间受限、无法安装直线导轨的小型设备里,这种设计能大幅压缩机构的占用空间。
