1-5/8英寸支柱槽梁直角安装夹紧装置

　　在工业管线架设、轻型设备侧装、工位辅助支架搭建这类现场施工场景里，经常会遇到需要在垂直支柱上加装水平横梁的需求，尤其是1-5/8英寸规格的通用支柱，这类支柱广泛应用在厂房管线排布、车间工位走线、小型设备壁挂支撑的场景中，传统的安装方式多采用焊接固定或者U型螺栓抱箍锁紧，焊接方式需要现场动火，不仅对施工场地有防火要求，后期调整横梁位置、拆卸改造时也极为不便，普通U型抱箍在承受垂直向下载荷时，容易出现抱箍沿支柱轴向滑移的问题，尤其是在有振动的工位旁，螺栓松动后横梁移位的风险很高，这款支柱槽梁安装夹就是针对这类场景开发的专用夹紧连接件。

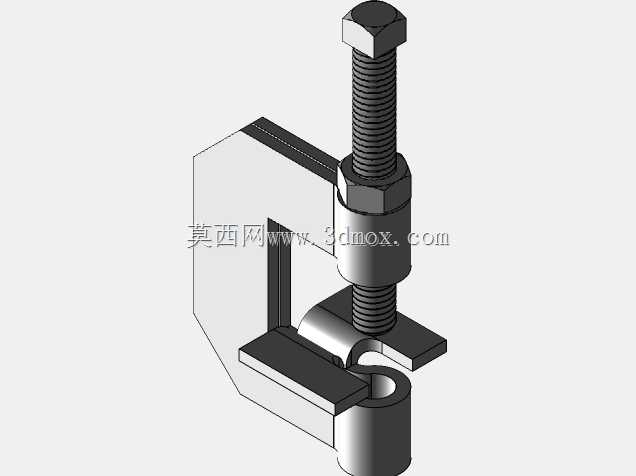

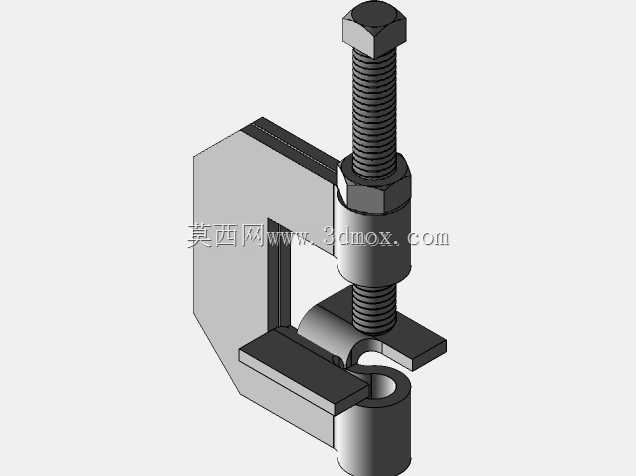

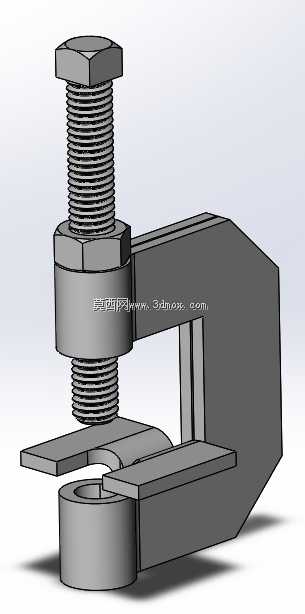

　　从结构功能上看，这款安装夹采用C型开口的主体结构，使用时不需要从支柱端部套入，直接从支柱侧面卡装即可，适配现场已完成支柱架设的改造类施工场景，不需要拆解原有支柱上的已装构件，大幅降低现场施工的改造成本。夹体底部设计有两块对称的定位滑板，安装时滑板直接嵌入1-5/8英寸支柱的轴向通槽内，这一结构直接限制了夹体相对于支柱的周向转动自由度，同时通槽的侧壁可以承受横梁传递过来的垂直载荷，避免夹紧螺栓单独承受剪切力，大幅提升连接的可靠性。夹体的水平支撑面与支柱轴线保持严格的90度直角，保证安装后的横梁处于水平状态，不需要现场额外调校水平度，降低施工人员的操作难度。

　　锁紧结构分为两部分，夹体上部的锁紧螺母配合贯穿夹体上部的螺栓，旋紧时螺栓端部顶紧支柱的外侧壁，配合底部嵌入支柱通槽的滑板，将整个夹体牢牢锁死在支柱的指定位置，这一锁紧方式不需要在支柱上打孔，不会破坏支柱的原有结构强度，调整位置时只需要松开锁紧螺母，就可以沿支柱通槽上下滑动夹体，调整到目标位置后重新锁紧即可，适配需要灵活调整横梁安装高度的使用场景。夹体底部设计有标准3/8-16规格的螺纹孔，配套的支撑螺杆可以根据横梁的安装需求调整伸出长度，当横梁搭放在夹体水平支撑面上时，旋紧底部的支撑螺杆可以顶住横梁的下表面，消除横梁与夹体支撑面之间的装配间隙，避免横梁受载后出现上下窜动的问题，同时可以辅助承受横梁传递的垂直载荷，降低上部锁紧螺栓的受力负荷。

　　从设计思路上看，这款安装夹的所有受力部件都做了载荷路径的优化，C型主体采用整体式结构，避免拼接结构带来的应力集中问题，夹体的转角位置做了圆弧过渡处理，避免长期受载后转角位置出现应力开裂。滑板的厚度与1-5/8英寸支柱的通槽宽度做了间隙配合设计，既保证滑板可以顺畅滑入通槽，又不会因为间隙过大导致夹体安装后出现晃动，滑板的边缘做了倒角处理，现场安装时不需要刻意对准，稍微调整角度就可以滑入通槽，提升现场安装的效率。锁紧螺栓采用标准外六角头设计，现场施工时使用普通扳手就可以完成锁紧操作，不需要配备专用工具，适配各类复杂的施工现场条件。

　　安装边界方面，这款安装夹仅适配截面规格为1-5/8英寸、带轴向通槽的标准支柱，夹体的C型开口尺寸严格匹配该规格支柱的截面宽度，无法适配更大或者更小截面的支柱。夹体的水平支撑面宽度可以满足常规规格槽梁的搭放需求，底部3/8-16螺纹孔的支撑螺杆最大伸出长度可以覆盖常规槽梁的截面高度范围，当搭放的横梁截面高度超过螺杆最大伸出长度时，可以更换更长的同规格螺杆，不需要更换夹体主体。安装时需要保证两块滑板完全嵌入支柱通槽内，避免单侧滑板未入槽导致夹体受载后倾斜，锁紧螺母的锁紧力矩需要控制在合理范围，既要保证夹体不会沿支柱滑移，又要避免力矩过大导致螺栓变形或者夹体开口过度张开影响夹紧力。在承受动态载荷的场景下使用时，可以在锁紧螺栓的螺纹位置加装防松垫圈，避免长期振动导致螺母松动，提升连接的长期可靠性。

　　实际应用中，这类安装夹除了用于架设槽梁之外，还可以作为临时支架的固定座，在设备检修时搭建临时操作平台的横梁支撑，也可以用于固定管线支架、电缆桥架的侧装支撑，不需要动火作业的特性让它可以在易燃易爆的厂区环境内使用，灵活可调的特性也让它在工位改造、管线调整的项目中大幅缩短施工周期，相比传统的连接方式，它的可拆卸、可重复利用特性也能降低项目的材料成本，避免一次性焊接构件带来的材料浪费。
