手动齿轮拉拔拆卸工具结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:324938

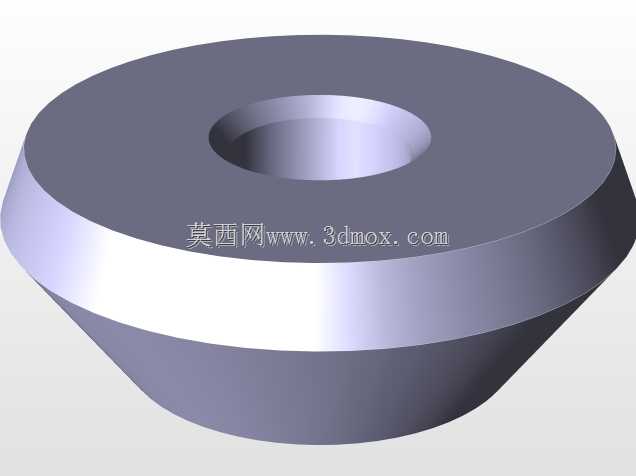

  • 手动齿轮拉拔拆卸工具结构设计
  • 手动齿轮拉拔拆卸工具结构设计
  • 手动齿轮拉拔拆卸工具结构设计
  • 手动齿轮拉拔拆卸工具结构设计
  • 手动齿轮拉拔拆卸工具结构设计
  • 手动齿轮拉拔拆卸工具结构设计
  • 手动齿轮拉拔拆卸工具结构设计
  • 手动齿轮拉拔拆卸工具结构设计

在设备运维、机械装配的现场场景里,轴系部件的拆卸一直是一线维修人员绕不开的作业环节,过盈配合的齿轮、皮带轮、滚动轴承如果采用撬棍撬动、锤击的野蛮拆卸方式,很容易造成轴颈拉伤、配合面变形、零件内应力集中,甚至直接导致轴件报废、轴承滚道碎裂,后续更换零件的成本与停机损失往往远高于拆卸作业本身。这款手动齿轮拉拔器的设计,正是针对这类小到中型轴系部件的拆卸需求开发,适配常规设备维修中多数过盈装配件的拆卸工况,不管是车间里的常规电机维护、减速机检修,还是流水线设备的传动部件更换,都能通过这套工具完成无损伤拆卸作业。

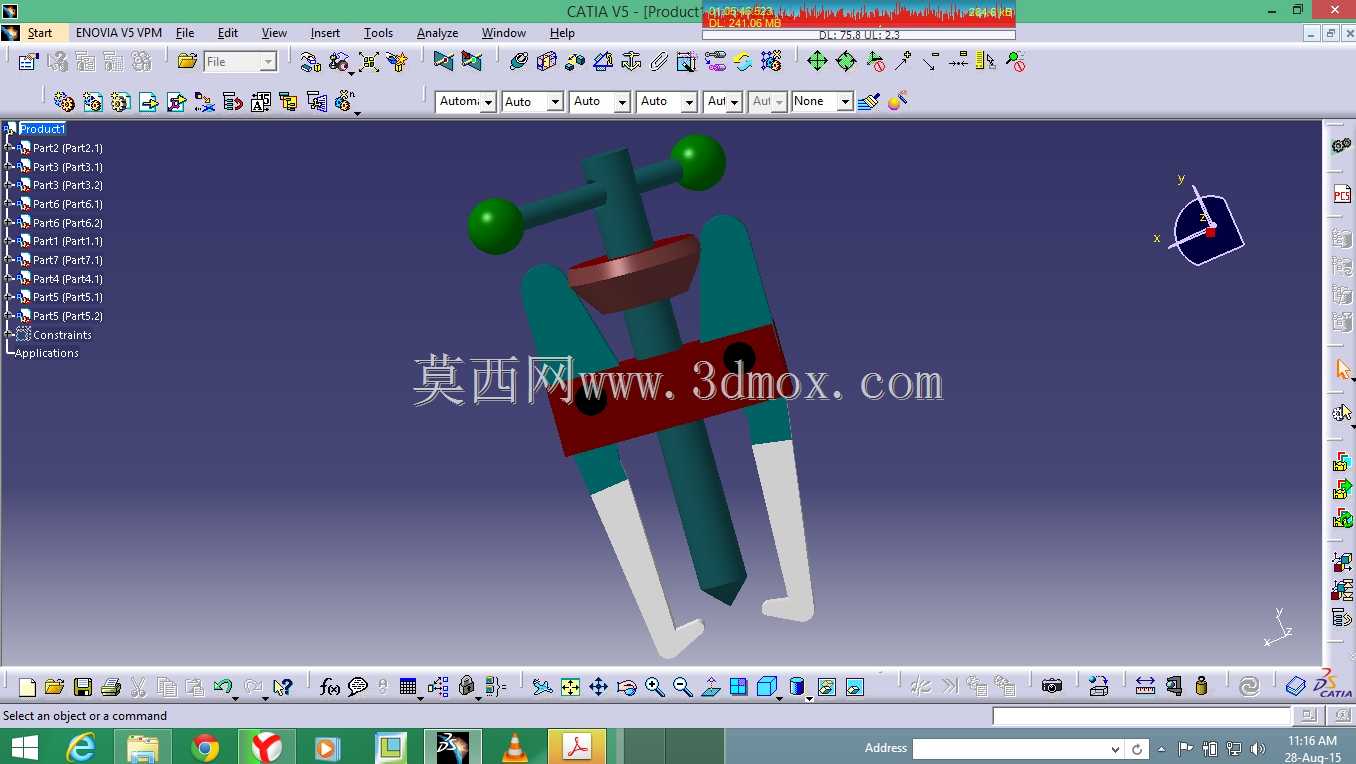

从功能实现逻辑来看,这套拉拔器采用的是螺旋顶推的施力结构,核心受力路径为中心顶杆抵住轴端中心孔,两侧的卡爪勾住待拆卸零件的背面端面,通过旋转顶部的施力横杠带动中心顶杆轴向进给,利用反作用力将卡爪勾住的零件平稳从轴上拉出,整个施力过程沿轴的中心线方向,不会产生侧向的掰扯力,从根源上避免了拆卸过程中轴件受弯、零件偏载卡滞的问题。卡爪的开合行程做了适配性设计,能够覆盖常规直径范围内的齿轮、轴承、皮带轮拆卸需求,针对不同直径的待拆零件,卡爪可以沿横梁的滑槽调整跨距,保证卡爪勾合位置的受力点对称,避免单侧受力导致零件卡滞在轴上。

设计过程中首先考虑的是现场使用的便携性,整套工具没有额外的液压、气动辅助部件,完全依靠手动施力即可完成作业,不需要外接动力源,不管是高空的设备检修、还是野外无电源的作业场景,都能随时取用操作。结构上做了分体式的受力优化,中心顶杆采用高强度合金结构钢材质,端部做了圆弧顶头处理,顶在轴端中心孔的时候不会刮伤中心孔的定位锥面,保证后续轴件二次装配时的定位精度;两侧卡爪的勾合端面做了加厚处理,并且设计了向内的止退勾角,拉拔过程中卡爪不会从零件边缘滑脱,避免滑脱造成的零件磕碰或者人员受伤;顶部的施力横杠两端加装了防滑握球,旋转施力的时候手部不会打滑,施加的扭矩可以平稳转化为顶杆的轴向进给力,相比普通的直杆结构,握球的设计让施力过程更顺手,长时间作业也不容易磨手。

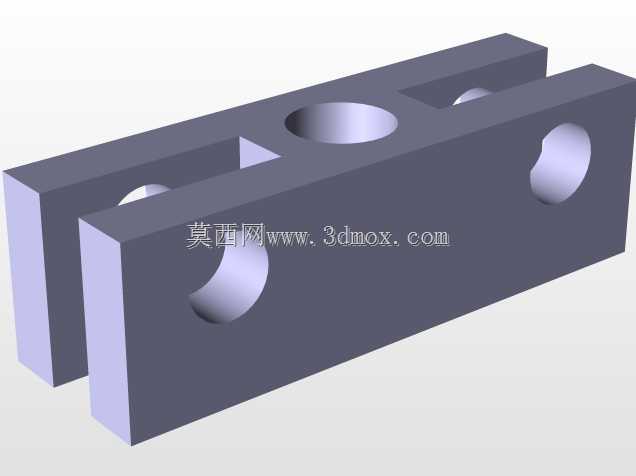

从安装边界和尺寸适配来看,这套拉拔器的卡爪有效勾合深度覆盖了常规传动零件的安装厚度,不管是薄型的皮带轮、还是厚度较大的齿轮轮毂,都能保证卡爪勾住零件的背面受力面,不会出现勾合深度不足导致滑脱的问题;中心顶杆的有效行程满足常规过盈配合件的拆卸拉出距离,不需要中途额外垫接垫块就能一次性将零件从轴上拉出,减少作业中的辅助操作步骤。横梁上的卡爪滑槽采用等距对称设计,调整卡爪跨距的时候可以快速对齐两侧位置,保证两个卡爪到中心顶杆的距离一致,拉拔过程中受力均匀,不会因为两侧卡爪位置不对称导致零件偏斜,拉伤轴的配合表面。

实际使用的时候,只需要先根据待拆卸零件的直径调整两侧卡爪的跨距,将卡爪勾住零件的背面,旋转中心顶杆让顶头抵住轴端的中心孔,确认三个接触点都贴合稳固之后,缓慢旋转顶部的横杠施加顶推力,就能平稳将零件从轴上拉出,整个过程不需要额外的敲击、撬动,对轴和待拆零件都不会造成额外损伤。相比液压拉马,这款手动结构的拉拔器整体重量更轻,携带收纳更方便,针对小吨位的拆卸作业,操作灵活性更高,不会出现液压工具漏油、密封件失效的维护问题,非常适合作为车间维修班组的常备工装,适配日常多数中小型传动部件的拆卸需求。在结构细节上,各个活动连接部位都做了间隙优化,卡爪在横梁上滑动顺畅不会卡滞,顶杆的螺纹副做了耐磨处理,反复使用也不会出现螺纹滑牙的问题,整体结构的强度冗余足够承受额定拉拔力下的载荷,不会出现作业过程中结构变形、断裂的安全隐患。
