安费诺26针圆形航空连接器结构设计

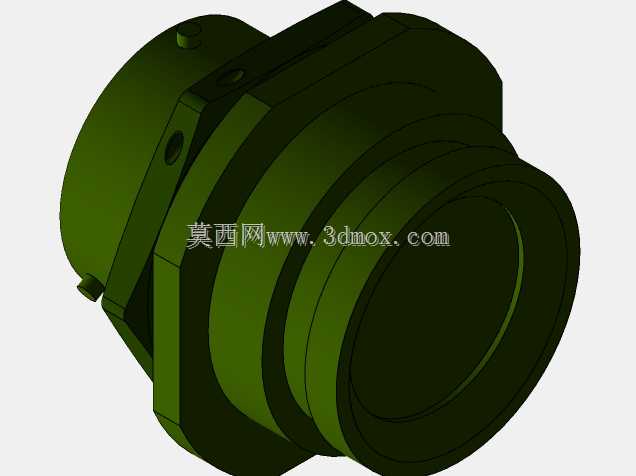

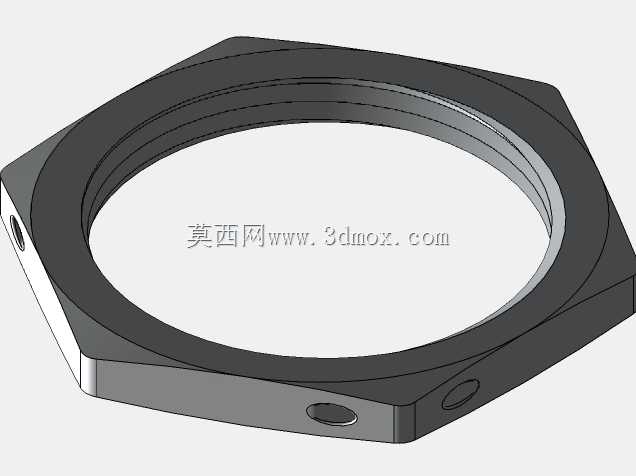

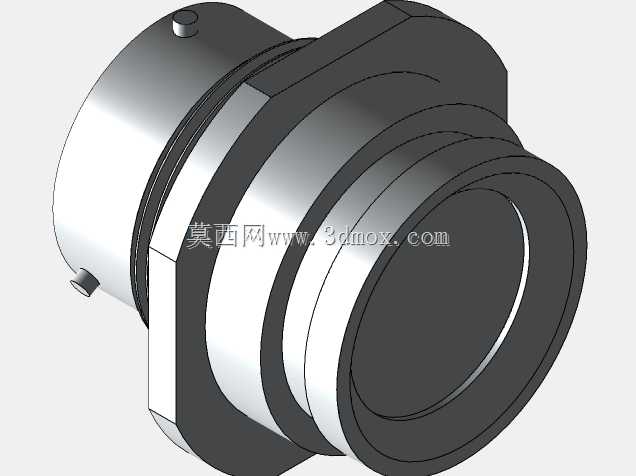

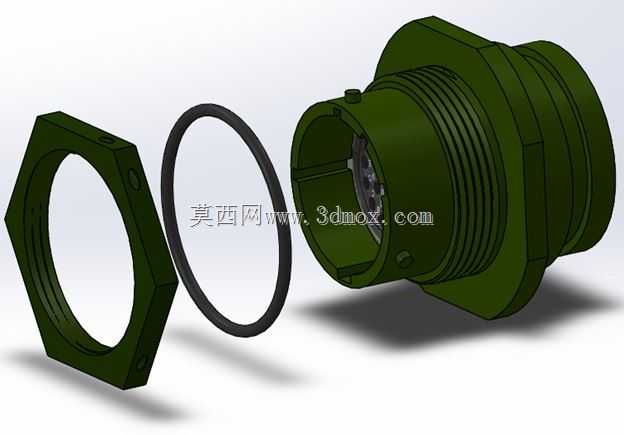

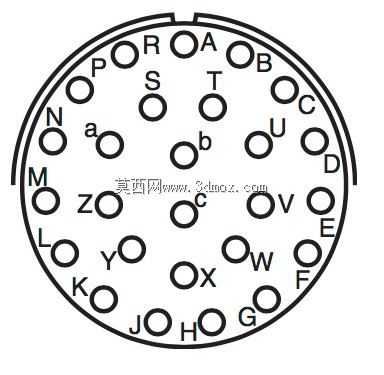

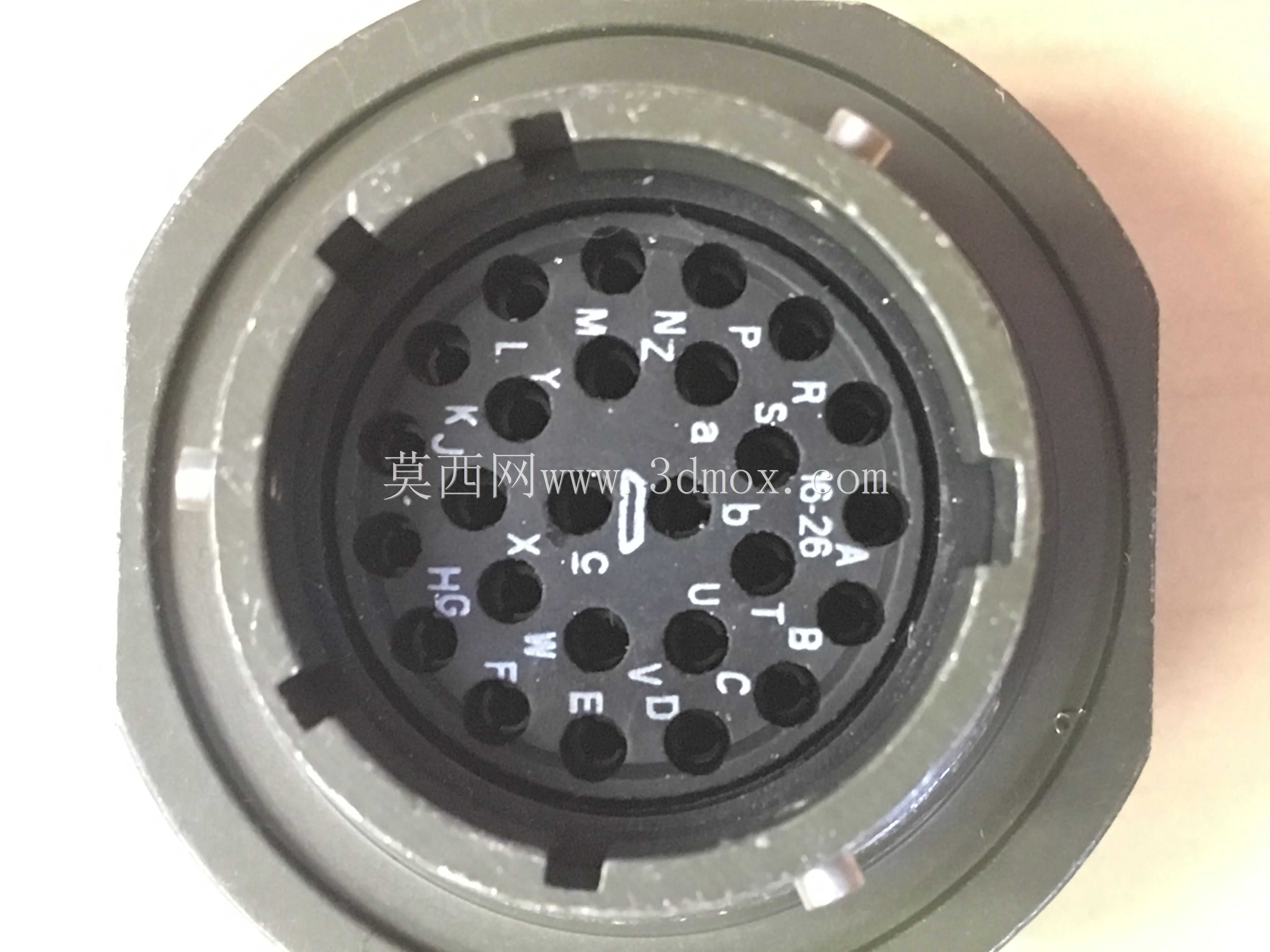

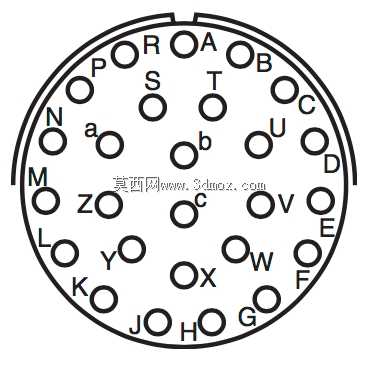

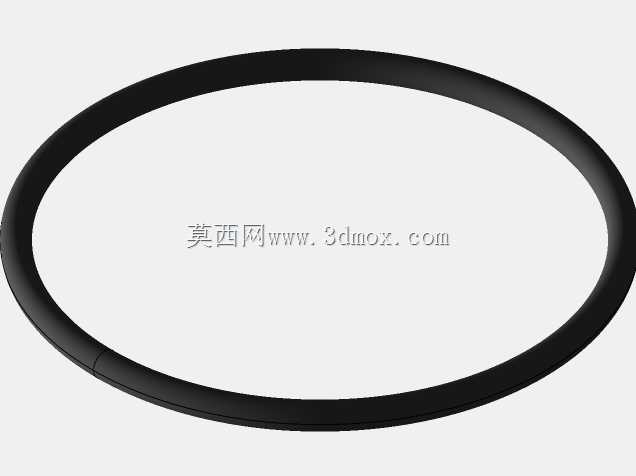

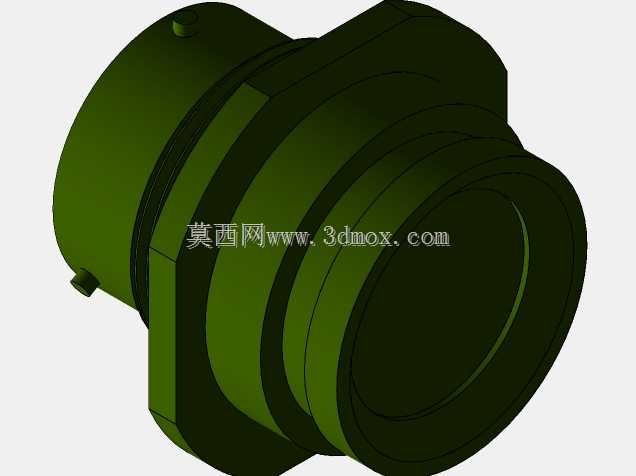

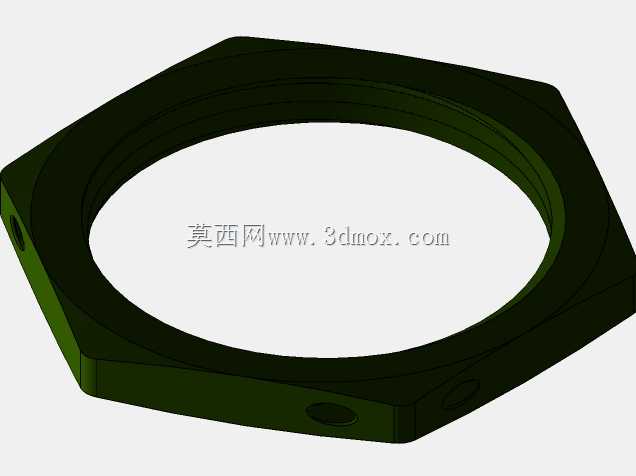

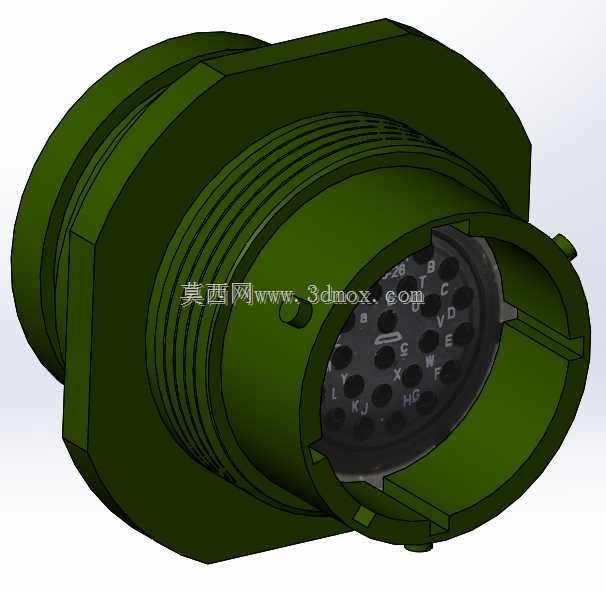

在工业电气互联场景中，多针圆形连接器始终是严苛工况下信号与动力传输的核心部件，本次呈现的26针圆形插座，适配安费诺MS3124系列安装规范，主要面向军工装备、工业自动化控制柜、户外重型设备、轨道交通车载系统的信号回路搭建场景，这类场景普遍存在振动冲击大、环境温湿度波动范围宽、存在油污或粉尘侵蚀的问题，对连接部件的可靠性、安装稳固性、密封防护能力都有明确的硬性要求。从结构拆分来看，整套部件包含插座主体、安装锁紧螺母、密封O型圈三个核心组成部分，主体外壳采用军绿色钝化处理的金属材质，外壳前端设置多道环形外螺纹，用于和配套插头实现螺纹旋合锁紧，旋合到位后能提供足够的轴向锁紧力，避免设备运行过程中因持续振动出现接插件松脱、信号瞬断的问题。插座主体尾部设置法兰安装边，法兰上加工有对称的安装定位缺口，配合六角形锁紧螺母使用时，可直接在设备面板的预制开孔处完成固定，安装时无需额外设计复杂的定位结构，只需在面板上开出对应直径的穿装孔，将插座主体从面板外侧穿入，内侧旋紧六角锁紧螺母即可完成面板固定，安装边界清晰，能适配厚度在2mm到8mm区间的各类金属、非金属设备面板。密封结构设计上，O型圈被安置在法兰安装面与设备面板之间，当锁紧螺母旋紧时，O型圈受到轴向挤压产生均匀形变，完全填充法兰与面板之间的装配间隙，可实现IP67级别的面板侧密封，能有效阻挡外部水汽、粉尘、切削液从安装缝隙渗入设备内部，适配户外露天部署或者车间有切削液飞溅的加工设备使用场景。接触件端接方式采用压接工艺，26个接触件按照16-26号标准排列布局，接触件插针适配26#20号规格的导线线径，压接端设计有安全线孔结构，压接操作时可直观确认导线插入深度，避免因导线插装不到位导致压接拉力不足、接触电阻超标的问题，相比焊接端接形式，压接接触件的抗振动疲劳性能更优，适合在持续有振动冲击的移动设备上使用，同时压接工艺不需要高温焊接，现场装配效率更高，也不会出现焊锡渣掉落引发电路短路的装配风险。电气性能参数上，该款插座单回路额定载流能力为13安培，回路间绝缘耐压可承受最高850V直流电压，能同时满足低压控制信号、小功率动力回路的混装传输需求，在实际设备选型中，可用于分布式IO模块的信号汇总连接、伺服电机编码器信号传输、机载传感器信号集中采集等场景，单颗连接器即可完成26路信号的集中互联，能大幅减少设备面板上的开孔数量，简化设备内部的布线走向，降低整体布线的人工成本。从建模细节来看，外壳的螺纹牙型、锁紧螺母的六角对边尺寸、O型圈的槽位尺寸、接触件的排列间距都严格对应实物的装配公差要求，法兰安装边的厚度、螺纹段的长度都经过装配干涉校验，在三维装配环境中可直接调用该模型完成面板开孔尺寸标注、布线空间预留、接插件插拔行程校核，能有效减少结构设计阶段的重复建模工作量，也能提前规避装配时出现的空间干涉、安装距离不足等问题。这类圆形连接器的设计核心始终围绕可靠连接、快速装配、环境适配三个核心维度，没有冗余的外观装饰结构，所有结构特征都服务于实际功能需求：外壳的滚花或者多道棱边设计是为了旋合操作时增加摩擦力，锁紧螺母的六角结构适配标准扳手的拧紧操作，O型圈的槽位深度经过精确计算，既保证足够的压缩量实现密封，又不会因压缩量过大导致O型圈永久变形失效，接触件的排列布局充分考虑了不同电位回路之间的绝缘间距，避免高压回路与信号回路之间出现串扰。在实际设备维护场景中，这类螺纹锁紧的连接器相比卡扣式连接器，抗意外拉扯的能力更强，即使受到外力拖拽，也需要完全旋开螺纹才能分离，不会出现误碰断开的情况，同时金属外壳具备良好的电磁屏蔽能力，能为内部的信号传输回路提供连续的屏蔽层，减少工业现场电磁干扰对弱信号传输的影响，适合在变频器、伺服驱动器这类强电磁干扰源周边的信号回路中使用。
