车载多级DC-DC蓄电池充电器结构设计

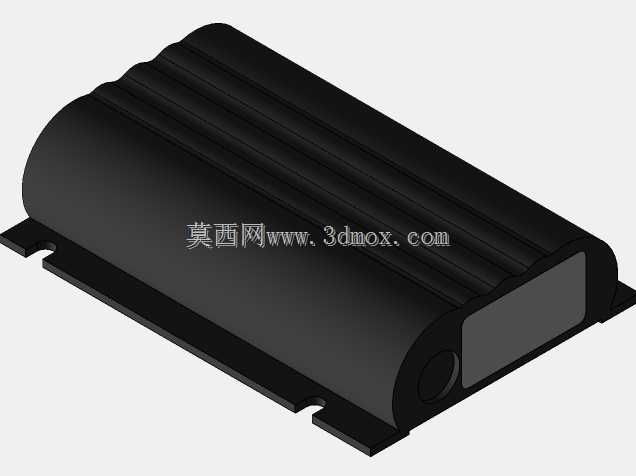

　　做车载供电系统选型的时候，这类DC-DC充电器是越野改装、房车配电、特种作业车辆供电回路里绕不开的核心部件，这次建模还原的这款12V40A规格的车载充电器，是专门针对车内双电池隔离充电场景设计的多级辅助转换单元。先从实际安装场景说，这类设备一般布置在发动机舱靠近副电池的位置，或者房车底盘的电器舱内，要耐受舱内的高温、振动、泥水飞溅的工况，所以外形设计上没有做多余的突出结构，整体是带圆弧过渡的长条形壳体，壳体上的纵向加强筋不是装饰结构，一方面是增加壳体的结构刚度，应对车辆行驶过程中的持续振动，避免壳体长期受振出现开裂，另一方面这些筋条也充当了散热肋片，在没有额外风扇的被动散热条件下，把内部功率器件产生的热量快速导到壳体表面散出，毕竟车载设备要控制可靠性，带风扇的结构容易进灰卡滞，被动散热的方案更适配恶劣的车载使用环境。

　　从功能逻辑上看，这款设备不是简单的直流降压模块，它是多级DC-DC转换结构，输入端可以接主蓄电池、车载交流发电机输出，甚至兼容太阳能板的直流输入，能够根据输入源的电压状态自动切换供电回路，在车辆行驶时，从发电机取电给副蓄电池充电，同时隔离主副电池，避免副电池的用电负载耗光主电池电量导致车辆无法启动；在车辆熄火状态下，可以自动切换到太阳能输入回路，持续给副电池补电，满足驻车时车载电器的用电需求。40A的输出电流设计，刚好匹配常见的100Ah-200Ah容量的车载副电池充电需求，不会因为电流过大导致电池充电过热，也不会因为电流过小导致充电时间过长，适配铅酸、胶体这类常用的车载蓄电池类型。

　　建模的时候特意还原了壳体两端的安装固定耳，这两个带安装孔的凸耳是安装边界的核心参考，安装孔的间距、孔径都是按照车载电器通用的安装标准设计的，固定时采用M6的螺栓配合减震垫片安装，能够抵消车辆行驶带来的振动冲击，避免设备松动移位。壳体侧面的接口区域做了内凹设计，接线端子藏在凹腔内部，一方面可以避免泥水直接溅到接线柱上导致锈蚀短路，另一方面接线完成后线束可以顺着凹腔的走线槽引出，不会和周边的其他部件产生干涉，在做整车电器布置的时候，只要预留出比设备本体长宽各大10mm的安装空间，同时留出接线端15mm的线束弯折空间，就能顺利完成安装，不需要额外做定制的安装支架。

　　壳体一端的状态指示窗口也是设计里的实用细节，这个窗口是半透明的PC材质，内部的状态指示灯可以透过窗口显示设备的工作状态，比如充电中、充满、故障这类状态，不需要打开设备外壳就能直观判断运行情况，日常检修的时候不用拆件就能快速排查故障。整个壳体的合缝结构采用了卡扣加密封胶条的设计，能够达到车载电器要求的防尘防水等级，应对发动机舱的扬尘、偶尔的泼水冲洗都不会出现内部进水的问题。在做结构建模的时候，内部的功率器件排布也做了对应还原，大电流的功率管都贴装在壳体的内壁上，通过导热硅胶把热量直接传到外壳上，电容、电感这类大尺寸器件都做了点胶固定，避免长期振动导致引脚脱焊，整个内部布局把高压大电流的回路和低压信号回路做了分区排布，减少电路之间的干扰，保证充电过程的电压稳定，不会因为车辆用电负载的波动导致输出电压不稳，损伤车载用电设备。

　　很多人在做车载配电系统建模的时候，容易忽略这类充电设备的安装细节，比如接线端的安全间隙、散热所需的周边空间预留，这次的模型把这些实际安装需要考虑的边界都做了准确还原，不管是做整车电器布置的干涉检查，还是做改装方案的布局演示，都能直接调用，不需要再额外调整结构尺寸。另外壳体表面的圆角处理也不是随意设计的，所有外露的棱边都做了R3以上的圆角，一方面是避免安装的时候锋利的棱边划伤施工人员的手，另一方面在车辆行驶振动的时候，也不会因为棱边和周边的线束摩擦，割破线束绝缘层导致短路隐患。从实际使用的反馈来看，这类全密封被动散热的车载充电器，比带风扇的开放式结构故障率低很多，尤其是在越野、长途穿越这类使用场景下，不会因为进灰、进水导致设备失效，所以在结构设计上所有的细节都是围绕车载工况的可靠性来做的，没有多余的装饰性结构，每一处外形设计都对应实际的功能需求。
