适配GT/GTX的18650锂电池组外壳立管结构

在电动两轮车、轻型电动代步设备的动力系统改装与原厂配套场景中，18650圆柱锂离子电池组的封装结构直接决定了整组电池的抗震性能、空间利用率与后期维护便捷性，这款适配GT/GTX系列的电池外壳立管结构，正是针对单层18650电池组的安装需求开发的承载构件。从实际使用场景来看，这类立管结构多嵌入车辆车架的中空管腔内部，替代原有车架立管的部分结构功能，在不额外占用车身外部空间的前提下完成动力电芯的承载固定，尤其适配追求车身轻量化、外观一体化的电动改装车型，能够避免传统外挂电池盒带来的风阻增加、外观突兀、易受磕碰损坏等问题。

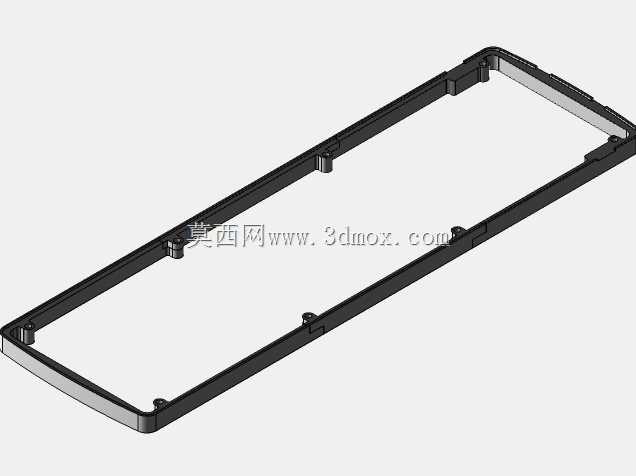

该结构的核心功能是为单层排布的18650电芯提供稳定的定位与防护，整套构件由四个独立的零件组合而成，各零件之间通过卡扣与定位槽实现无额外紧固件的预固定，降低组装工序的复杂度。设计过程中针对原有同类结构的尺寸偏差问题做了修正，将电芯定位垫片的有效厚度控制在14mm，这个尺寸既能够保证每颗18650电芯在槽位内不会出现径向窜动，又能预留出足够的间隙满足电芯之间的散热需求，避免长期大电流放电时热量堆积引发的安全隐患。从安装边界来看，整个外壳的外形轮廓完全匹配GT/GTX系列车型的车架立管内腔尺寸，两侧延伸出的固定绑带位能够将整个电池组与车架管壁牢牢绑定，应对车辆行驶过程中产生的颠簸、振动冲击，防止电芯组在腔体内出现位移拉扯连接镍片。

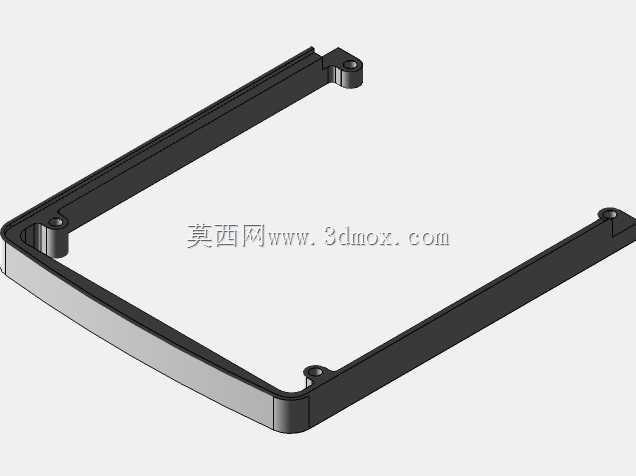

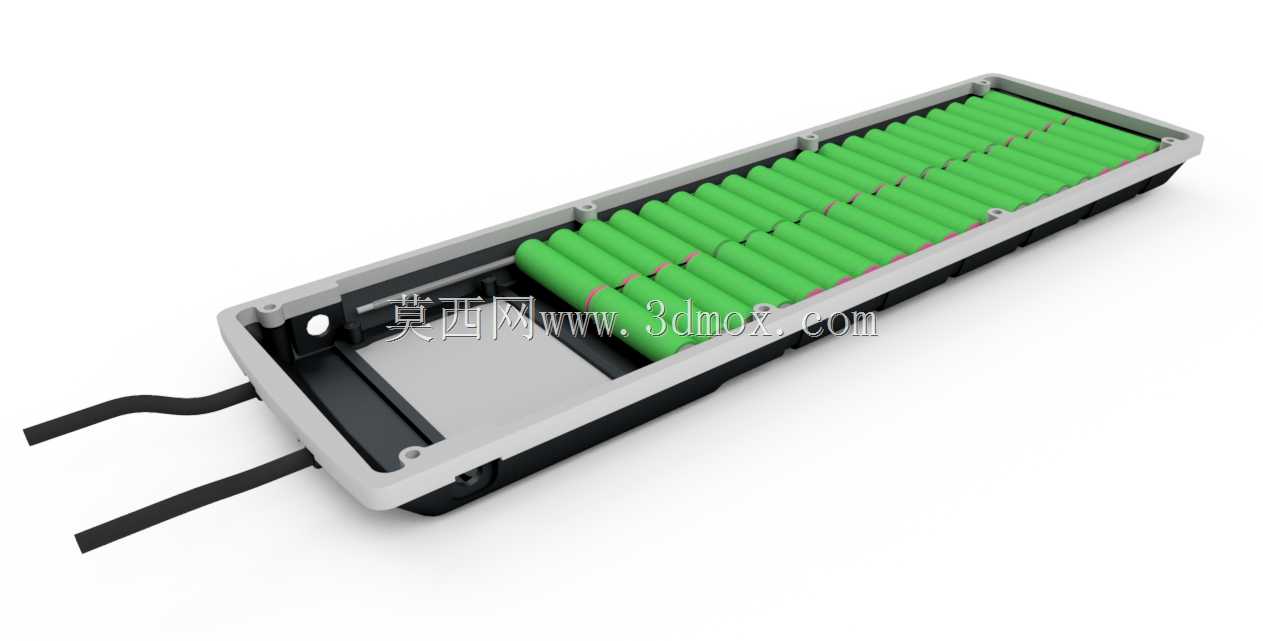

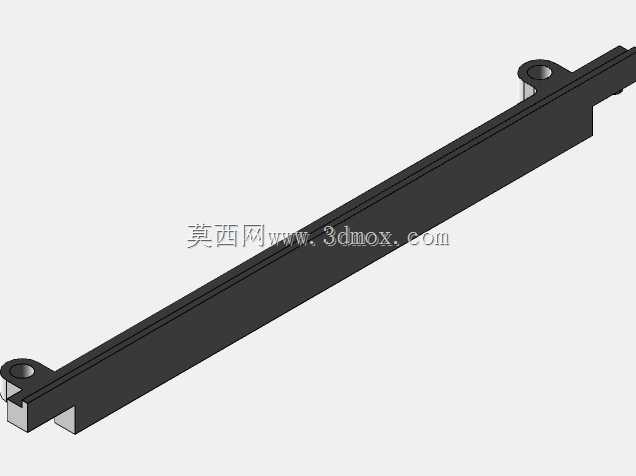

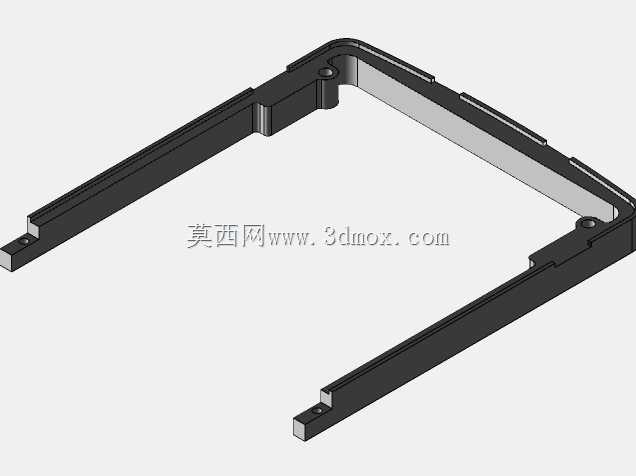

结构设计上，外壳主体采用带加强筋的薄壁框架形式，在控制整体重量的前提下保证结构强度，电芯排布槽位按照单层18650的最优排布间距设计，每颗电芯的卡位都做了圆角过渡处理，避免组装过程中刮破电芯外层绝缘皮引发短路风险。外壳端部预留了走线通道，电池组的输出线束、采样线束可以通过端部的专用槽位规整引出，避免线束被挤压磨损。四个组合零件分别承担电芯底部承托、侧边防撞限位、上部压合固定、端部走线防护的功能，拆分式的设计也方便后期电池组的维护更换，出现单节电芯故障时无需破坏整体外壳结构即可拆解更换故障电芯，降低后期维护成本。

从工程应用的实际角度考量，这类嵌入式电池外壳立管的设计需要平衡多个维度的需求：一方面要满足车架结构的强度要求，不能因为嵌入电池舱影响原有车架立管的承重与抗扭性能，因此外壳的侧壁厚度、加强筋排布都经过受力校核，在装入电芯后整体结构强度能够达到原有车架立管的同等受力标准；另一方面要兼顾电池组的散热与绝缘需求，电芯槽位之间预留的间隙能够形成自然通风的散热通道，外壳内壁的绝缘层设计能够避免电芯外壳与金属车架直接接触引发漏电风险。在实际组装过程中，该结构不需要额外定制专用工装，操作人员按照定位标识即可快速完成四个零件的拼合与电芯的装入，适配批量组装的生产节奏，同时也满足个人改装场景下的手工组装需求，不需要复杂的专用工具即可完成整套电池组的封装。
